还有0项未选择重置

选择代码

代码参数

材质

螺纹旋向

表面处理

选型参数

丝杠外径D(mm) *

螺距 *

丝杠长度L(mm) *

80~1200/0.5

台阶长度S(mm) *

2~100/0.5

图片仅供参考

梯形丝杠组件法兰螺母型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	头数	材质 / 丝杠	材质 / 螺帽	表面处理 / 丝杠	类型
JT-ILSSD●	右旋	一头	S45C	黄铜	发黑	固定侧+支持侧 ● 法兰型螺帽
JT-ILSSQ●	左右旋	一头	S45C	黄铜	发黑	固定侧+支持侧 ● 法兰型螺帽
JT-ILSSU●	右旋	一头	SUS303	黄铜	—	固定侧+支持侧 ● 法兰型螺帽
JT-ILSSF●	左右旋	一头	SUS303	黄铜	—	固定侧+支持侧 ● 法兰型螺帽
JT-ILESD	右旋	一头	S45C	球墨铸铁 QT400	发黑	固定侧+支持侧 ● 法兰型螺帽
JT-ILESQ	左右旋	一头	S45C	球墨铸铁 QT400	发黑	固定侧+支持侧 ● 法兰型螺帽
JT-ILESU	右旋	一头	SUS303	球墨铸铁 QT400	—	固定侧+支持侧 ● 法兰型螺帽
JT-ILESF	左右旋	一头	SUS303	球墨铸铁 QT400	—	固定侧+支持侧 ● 法兰型螺帽

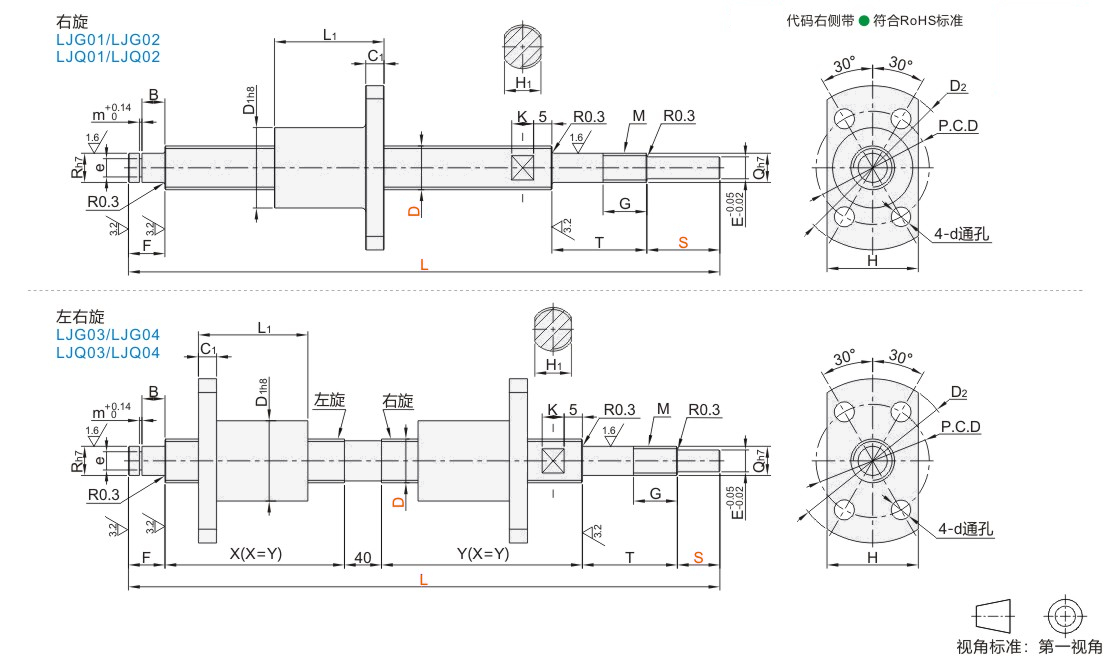

X、Y请根据使用要求制定尺寸，最小单位0.5mm。

选型参数

选型表

型号		螺距	最小单位0 .5		螺帽尺寸							丝杠尺寸													轴向间隙	径向间隙	动态容许推力 KN	理论传动效率
代码	丝杠轴径D	螺距	L	S	D1	L1	D2	C1	P.C.D	d	H	F	R	e	e公差	m	B	T	Q	G	M	E	H1	K	轴向间隙	径向间隙	动态容许推力 KN	理论传动效率
右旋 JT-ILSSU	10	3	80~499	2~40	20	24	37	5	26	4.3	23	9	6	5.7	0 -0.2	0.8	6	27	6	6	M6×0.75	5	8	6	0. 1mm 以内	0.3mm 以内	2.5	≈32%
右旋 JT-ILSSD JT-ILSSU JT-ILESD JT-ILESU 左右旋 JT-ILSSQ JT-ILSSF JT-ILESQ JT-ILESF	12	2	140~1000	2~100	22	30	45	5	31	5.3	25	10	8	5	+0.075 0	0.7	7	26	8	12	M8×1.0	6	10	6			3.9
	12	3*										10	8	5	+0.075 0	0.7	7	26	8	12	M8×1.0	6	10	6			3.9
	14	3										12	10	9.6	0 -0.09	1.15	8	29	10	13	M10×1.0	8	12	7			4.5	≈39%
	16	3	170~1200		28	35	52	6	38	6.3	31		12	11.5	0 -0. 11				12		M12×1.0	10	14	8			6.62	≈35%
	16	4*	170~1200		28	35	52		38		31		12	11.5					12(有牙痕)		M12×1.0	10	14				6.62	≈35%
	20	4	200~1200		32	40	57		42		35		15	14.3			9	34	15	15	M15×1.0	12	17				9.8	≈37%
	25	5	200~1200		36	50	62	7	47		41		15	14.3			9	34	15	15	M15×1.0	12	23				14.2	≈37%

带*的规格仅适用JT-ILSSD/JT-ILSSU。
JT-ILSSD/JT-ILSSU、JT-ILESD/JT-ILESU需满足条件：L>L1+T+S+F。
JT-ILSSQ/JT-ILSSF、JT-ILESQ/JT-ILESF需满足条件：L>2×L1+T+S+F+40。

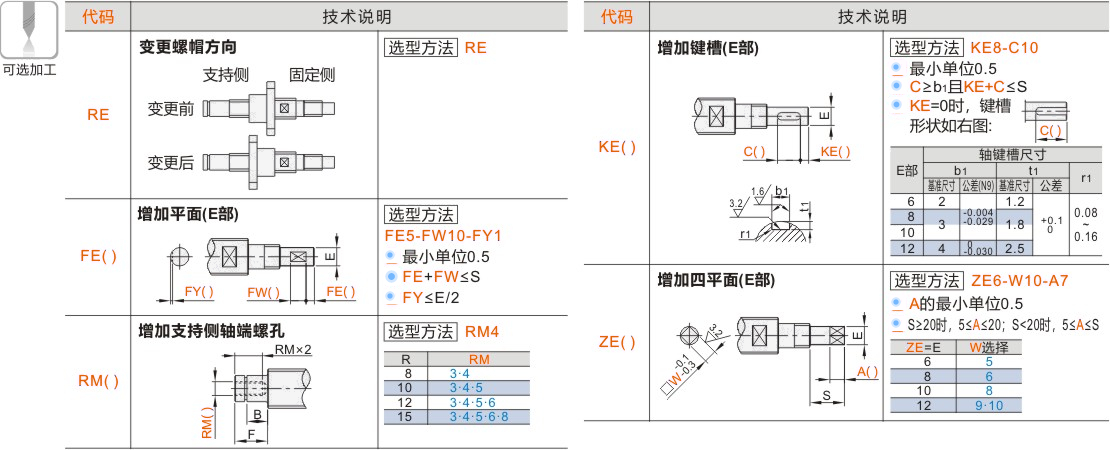

可选加工参数

暂未上传文档资料

梯形丝杠组件 法兰螺母型
