双轴承T型带座轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质 / 轴承	材质 / 轴承座	表面处理 / 轴承座
JT-VXQLXD	类型 / T·h选择型	钢	S45C	发黑
JT-VXQLLD	类型 / T选择 h指定型	钢	S45C	发黑
JT-VXQLMD	类型 / T·h指定型	钢	S45C	发黑
JT-VXQLGD	类型 / T选择·h指定倒角型	钢	S45C	发黑
JT-VXQLXU	类型 / T·h选择型	钢	S45C	无电解镀镍
JT-VXQLLU	类型 / T选择 h指定型	钢	S45C	无电解镀镍
JT-VXQLMU	类型 / T·h指定型	钢	S45C	无电解镀镍
JT-VXQLGU	类型 / T选择·h指定倒角型	钢	S45C	无电解镀镍
JT-VXQLXQ	类型 / T·h选择型	钢	A6061	本色阳极氧化(哑光)
JT-VXQLLQ	类型 / T选择 h指定型	钢	A6061	本色阳极氧化(哑光)
JT-VXQLMQ	类型 / T·h指定型	钢	A6061	本色阳极氧化(哑光)
JT-VXQLGQ	类型 / T选择·h指定倒角型	钢	A6061	本色阳极氧化(哑光)
JT-VXQLXF	类型 / T·h选择型	不锈钢	A6061	本色阳极氧化(哑光)
JT-VXQLLF	类型 / T选择 h指定型	不锈钢	A6061	本色阳极氧化(哑光)
—	类型 / T·h指定型	不锈钢	A6061	本色阳极氧化(哑光)
JT-VXQLGF	类型 / T选择·h指定倒角型	不锈钢	A6061	本色阳极氧化(哑光)
JT-VXQLXX	类型 / T·h选择型	不锈钢	SUS304	—
JT-VXQLLX	类型 / T选择 h指定型	不锈钢	SUS304	—
JT-VXQLMX	类型 / T·h指定型	不锈钢	SUS304	—
JT-VXQLGX	类型 / T选择·h指定倒角型	不锈钢	SUS304	—

由于产品批次不同，发货镀镍产品可能存在喷细砂，不影响尺寸及功能。

轴承精度：GB/T 307.1 0 级
相当于：JIS B 1514 0 级

选型参数

选型表

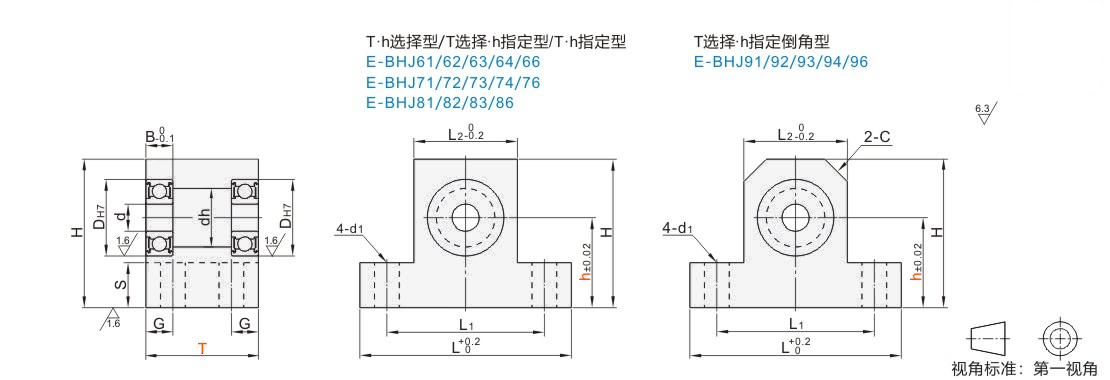

型号			T			h		d	DH7		dh	B	H	L	L1	L2	G	S	C	d1
代码	轴承型号	密封圈	选择型	最小单位1		选择型	最小单位1
代码	轴承型号	密封圈	选择型	范围(1)	范围(2)	选择型	最小单位1
T·h选择型 JT-VXQLXD JT-VXQLXQ JT-VXQLXX T选择·h指定型 JT-VXQLLD JT-VXQLLQ T·h指定型 JT-VXQLMX T选择·h指定倒角型 JT-VXQLGD JT-VXQLGU JT-VXQLGF	623	ZZ (双盖式) ※VV (非接触式橡胶密封圈) DD (接触式橡胶密封圈)	20 30 35	—	—	10 15 20 25	—	3	10	+0.015 0	7	4	h+8.8	36	26	16	5	4.8	5	4.5
	624							4	13	+0.018 0	9	5	h+10.8	38	28	18
	605							5	14		10		h+10.8	40	30	20
	625		25 30 35			20 25 30		5	16		12		h+11.8	46	34	22	6	9.8
	606		25 35 40	22~34	36~50		15~30	6	17		13	6	h+12.8	47	35	23				5.5
	626							6	19	+0.021 0	15	6	h+13.8	49	37	25
	608							8	22		18	7	h+14.8	53	41	29
	628							8	24		20	8	h+15.8	56	44	32
	6900		25 40 45	22~39	41~50	20 30 40	15~40	10	22		19	6	h+14.8	53	41	29			10
	6000		25 40 45				20~40		26		22	8	h+16.8	58	46	34
	6200		30 40 45						30		24	9	h+18.8	62	50	38
	6901		25 30 40					12	24		21	6	h+15.8	56	44	32
	6001		25 30 40						28		24	8	h+17.8	60	48	36
	6201		30 40 45		41~60				32	+0.025 0	26	10	h+19.8	64	52	40
	6902		25 40 50	25~49	51~60	25 30 40 50	20~50	15	28	+0.021 0	25	7	h+17.8	60	48	36		14.8
	6002		30 40 50				25~50		32	+0.025 0	28	9	h+19.8	68	54	40	7			6.5
	6202		35 40 50						35	+0.025 0	29	11	h+21.8	72	58	44
	6903		25 40 50					17	30	+0.021 0	27	7	h+18.8	64	52	38
	6003		30 40 50						35	+0.025 0	31	10	h+21.8	70	56	43
	6203		35 40 50		51~70				40		34	12	h+23.8	76	62	49
	6904		35 40 50		51~70	30 40 50 60	30~60	20	37		34	9	h+22.8	73	59	45
	6004		40 50 55	30~49	51~80				42		36	12	h+24.8	82	66	50	8			9
	6204		45 50 55	30~49	51~80				47		40	14	h+27.8	88	72	56	8
	6005		40 50 60	34~59	61~80	35 40 50 80	35~80	25	47		41	12	h+27.8	96	76	56	10		12
	6205		45 50 60	37~59	61~90			25	52	+0.030 0	45	15	h+30.8	102	82	62		19.8		11
	6006		45 50 60		61~90			30	55		48	13	h+31.8	104	84	64
	6206		50 60 65		61~100			30	62		55	16	h+35.8	112	92	72
	6007		50 60 65	37~65	66~100	45 50 90	40~90	35	62		55	14	h+35.8	112	92	72
	6207		60 65 70	50~74	75~100	45 50 90	40~90	35	72		64	17	h+43.8	148	118	88	15	24.8	15	13
	6008		50 60 70	40~69	71~100	50 60 100	45~100	40	68		60	15	h+40.8	122	102	82	10	19.8	12	11
	6208		60 65 80	50~79	81~100	50 60 100	45~100	40	80		74	18	h+49.8	160	130	100	15	24.8	15	13

※ VV(非接触式橡胶密封圈)不适用于型号为623、624、605、606的轴承。

※ VV(非接触式橡胶密封圈)、DD(接触式橡胶密封圈)、轴承材质为钢。

高度h选择型不能指定倒角C加工。

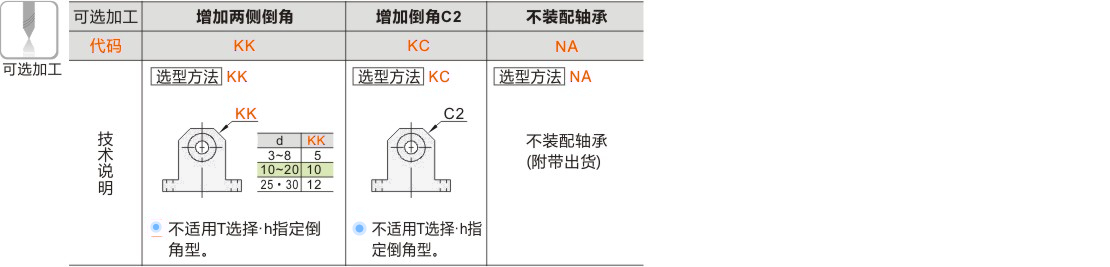

可选加工参数
