U型内置滑轨

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-HNVQD	SPCC	镀锌(黑色)	滑轨 ● 内置型
JT-HNVQL	A7075	亮光阳极氧化(黑色)	滑块 ● 内置型

特点：
● 承载力高，刚性好，性能稳定；
● 摩擦系数小，耐磨性好，寿命长；
● 能承受高线速度和高加速度、噪音低；
● 滑轨的可拼接设计实现了更长的传输距离；
● 滑轨与滑块之间的间隙可调整，也可加预载。
安装孔为锥孔，请选用DIN7991标准螺钉。
安装孔为沉孔，28规格滑轨，选用M5圆柱头超短头型螺钉，43规格滑轨，选用M8圆柱头超短头型螺钉。

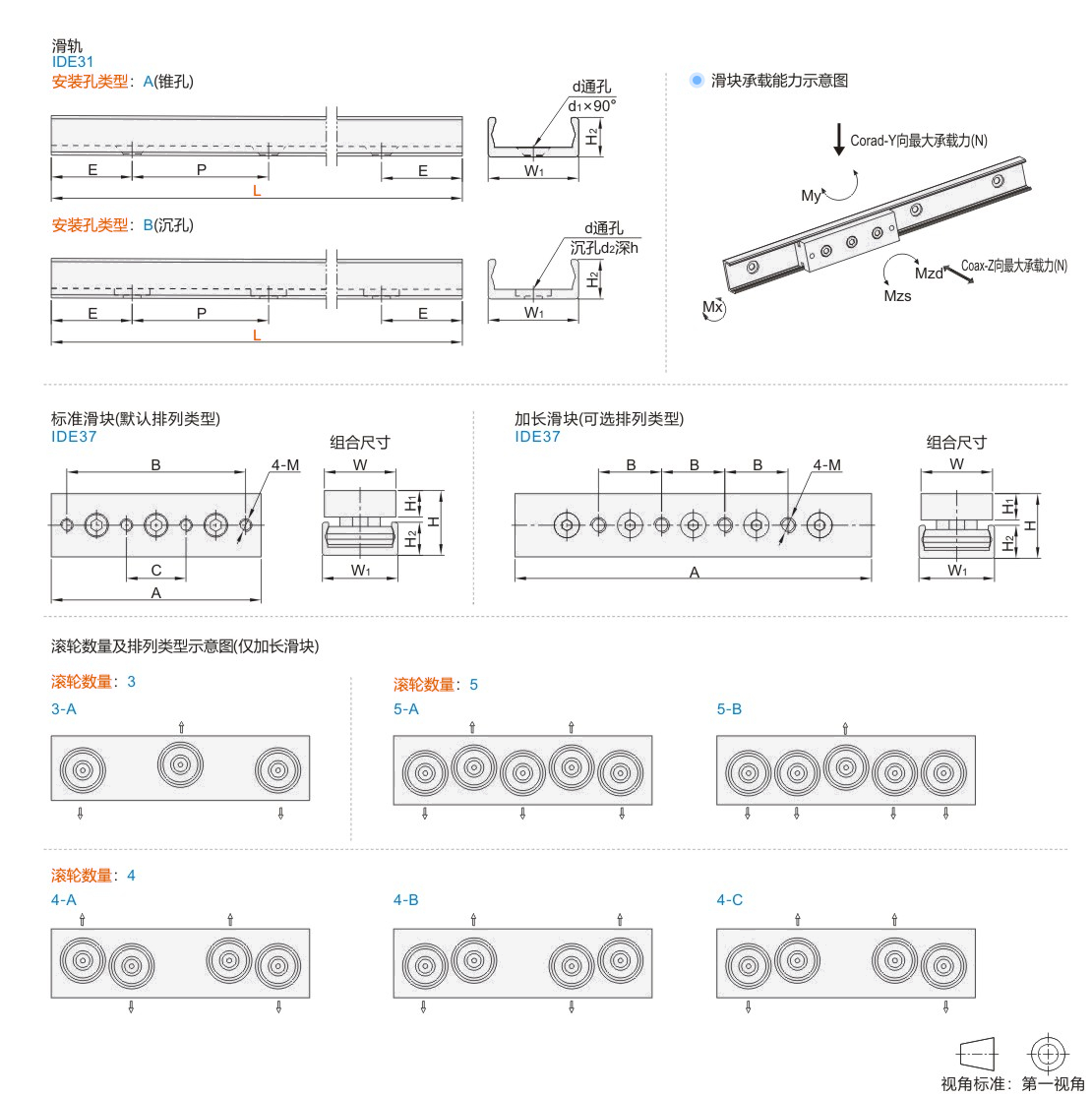

选型参数

滑轨

型号		L 最小单位1	安装孔类型	d	d1	d2	h	W1	H2	P	参考重量 (kg/m)
代码	配合滑块规格	L 最小单位1	安装孔类型	d	d1	d2	h	W1	H2	P	参考重量 (kg/m)
JT-HNVQD	28	90~1920	A(锥孔) B(沉孔)	5.5	10.6	11	2.1	28	12.25	80	1
JT-HNVQD	43	90~1920	A(锥孔) B(沉孔)	8.5	17	18	3.1	43	21	80	2.6

如需L>1920以上长度，请咨询怡合达。

滑块

型号		滚轮数量	滚轮排列类型	H	H1	W	A	B	C 仅标准滑块	M	承载能力							参考重量 (kg/pcs)
代码	配合滑轨规格										C100* (N)	Corad (N)	Coax (N)	Mx (Nm)	My (Nm)	Mz(Nm)
代码	配合滑轨规格										C100* (N)	Corad (N)	Coax (N)	Mx (Nm)	My (Nm)	Mzd	Mzs
JT-HNVQL	28	3	无指定(标准滑块)	24	9.8	26.5	88	78	35	M5	4285	2170	640	6.3	16	27.3	27.3	0.15
		3	A(加长滑块)				140	25	—				640	6.3	29	54.4	54.4	0.15
		4	A(加长滑块)										750	11.5		54.4	109	0.3
			B(加长滑块)													109	54.4
			C(加长滑块)													81.6	81.6
		5	A(加长滑块)								5065	2580	900			81.6	81.6	0.45
		5	B(加长滑块)								6816	3472	640	6.2		54.4	54.4	0.45
	43	3	无指定(标准滑块)	37	14.5	40	134	114	55	M8	12280	5515	1575	23.6	60	104.5	104.5	0.4
		3	A(加长滑块)				208	40	—				1575	23.6	108.4	212	212	0.4
		4	A(加长滑块)										1855	43.6		212	418	0.6
			B(加长滑块)													418	210
			C(加长滑块)													313.5	313.5
		5	A(加长滑块)								14675	6540	2215			313.5	313.5	0.8
		5	B(加长滑块)								19650	8800	1570	23.6		210	210	0.8

*C100是滑块或内轨未伸出时，整个滑轨能承受的重量。

N(安装孔数)/E(螺孔中心至端面距离)

P	L (滑轨长度)	N (安装孔数)	E
80	90~129	2	25
	130~209	2	E=[L-(N-1)×P]/2
	210~289	3
	290~369	4
	370~449	5
	450~529	6
	530~609	7
	610~689	8
	690~769	9
	770~849	10
	850~929	11
	930~1009	12
	1010~1089	13
	1090~1169	14
	1170~1249	15
	1250~1329	16
	1330~1409	17
	1410~1489	18
	1490~1569	19
	1570~1649	20
	1650~1729	21
	1730~1809	22
	1810~1889	23
	1890~1920	24
