直线轴承形状

直线轴承样式

选型参数

内径d(mm) *

单衬型带法兰直线轴承

图片仅供参考

单衬型带法兰直线轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴套 / 材质	轴套 / 硬度	轴套 / 表面处理	滚珠 / 材质	保持架材质	密封圈材质	使用环境温度	类型
JT-RSKXSD	SUJ2	56HRC~	无电解镀镍	SUJ2	树脂	丁腈橡胶	-15～80°C	单衬型 ● 圆法兰型
JT-RSKXDD	SUJ2	56HRC~	无电解镀镍	SUJ2	树脂	丁腈橡胶	-15～80°C	单衬型 ● 方法兰型
JT-RSKXUD	SUJ2	56HRC~	无电解镀镍	SUJ2	树脂	丁腈橡胶	-15～80°C	单衬型 ● 对边法兰型
JT-RSKXQD	SUJ2	56HRC~	无电解镀镍	SUJ2	树脂	丁腈橡胶	-15～80°C	双衬型 ● 圆法兰型
JT-RSKXFD	SUJ2	56HRC~	无电解镀镍	SUJ2	树脂	丁腈橡胶	-15～80°C	双衬型 ● 方法兰型
JT-RSKXOD	SUJ2	56HRC~	无电解镀镍	SUJ2	树脂	丁腈橡胶	-15～80°C	双衬型 ● 对边法兰型

保持架材质树脂相当于DURACON M90。

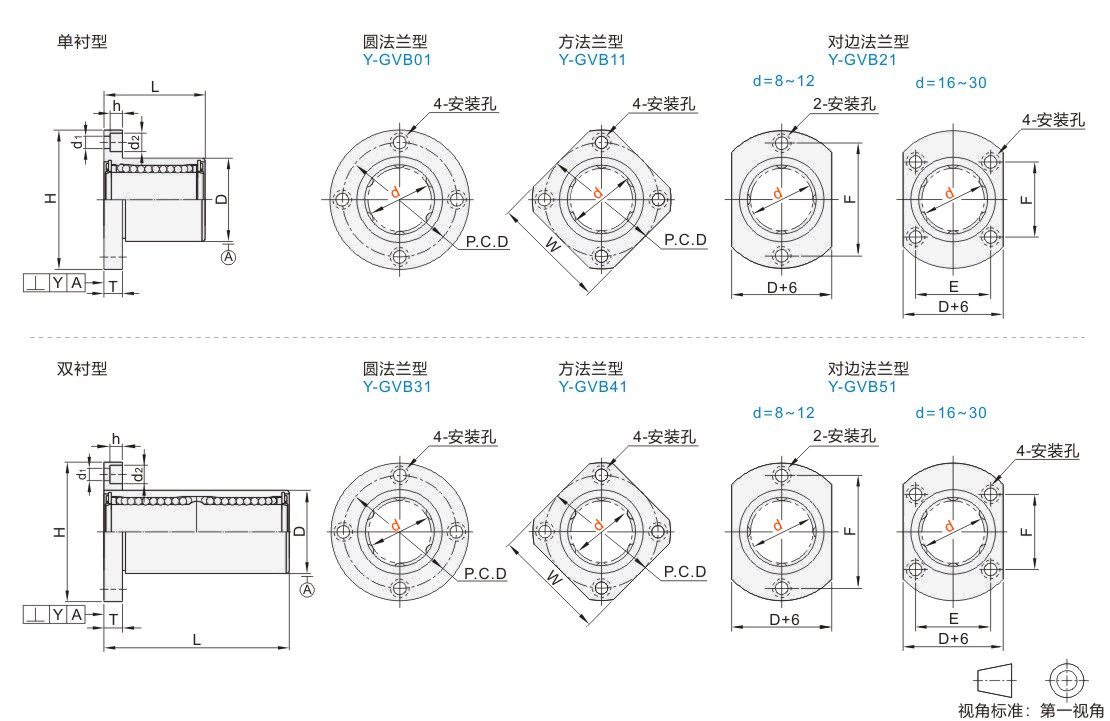

选型参数

单衬型

型号			D		L		H	T	d1	d2	h	P.C.D	W	E	F	偏心	滚珠列数	垂直度 Y	基本额定负载(N)		重量(g)
代码	d		D		L		H	T	d1	d2	h	P.C.D	W	E	F	偏心	滚珠列数	垂直度 Y	C(动)	Co(静)	圆法兰型	方法兰型	对边法兰型
圆法兰型 JT-RSKXSD 方法兰型 JT-RSKXDD 对边法兰型 JT-RSKXUD	8	0 -0.009	15	0 -0.018	24	±0.3	32	5	3.5	6	3.1	24	25	—	24	0.012	4	0.012	265	380	37	29	33
	10		19	0 -0.021	29		40	6	4.5	7.5	4.1	29	30		29				370	545	72	52	64
	12		21		30		42					32	32		32				410	595	76	57	68
	16		28		37		48					38	37	22	31				775	1180	120	104	112
	20	0 -0.010	32	0 -0.025	42		54	8	5.5	9	5.1	43	42	24	36	0.015	5	0.015	882	1370	180	145	167
	25		40		59		62	8	5.5	9	5.1	51	50	32	40		6		980	1570	340	300	325
	30		45		64		74	10	6.6	11	6.1	60	58	35	49		6		1570	2740	470	375	388

1Kgf=9.81N

双衬型

型号			D		L		H	T	d1	d2	h	P.C.D	W	E	F	偏心	滚珠列数	垂直度 Y	基本额定负载(N)		静态允许力矩(N/m)	重量(g)
代码	d		D		L		H	T	d1	d2	h	P.C.D	W	E	F	偏心	滚珠列数	垂直度 Y	C(动)	Co(静)	静态允许力矩(N/m)	圆法兰型	方法兰型	对边法兰型
圆法兰型 JT-RSKXQD 方法兰型 JT-RSKXFD 对边法兰型 JT-RSKXOD	8	0 -0.009	15	0 -0.018	45	±0.3	32	5	3.5	6	3.1	24	25	—	24	0.015	4	0.015	430	780	4.31	51	43	47
	10		19	0 -0.021	55		40	6	4.5	7.5	4.1	29	30		29				585	1100	7.24	98	78	90
	12		21		57		42					32	32		32				655	1200	10.9	110	90	102
	16		28		70		48					38	37	22	31				1230	2350	19.7	190	165	182
	20	0 -0.010	32	0 -0.025	80		54	8	5.5	9	5.1	43	42	24	36	0.020	5	0.020	1400	2740	26.8	260	225	247
	25		40		112		62	8	5.5	9	5.1	51	50	32	40		6		1560	3140	43.4	540	500	525
	30		45		123		74	10	6.6	11	6.1	60	58	35	49		6		2490	5490	82.8	680	590	645

1Kgf=9.81N
