选型参数

轴径D(mm) *

长度L(mm) *

15~1500/1

平面距离端面距离A(mm) *

6~750/1

实心导向轴直杆带键槽型 g6公差

图片仅供参考

实心导向轴直杆带键槽型 g6公差

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
10 PCS	9.8折	-	-	-
100 PCS	9.5折	-	-	-

购买数量：

预计发货：1 天 按订单确认后起算

代码	D公差	材质	硬度	表面处理	类型
JT-CBASD	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC55~	—	带键槽型
JT-CBASU	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC55~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~	带键槽型
JT-CBASQ	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC55~	低温镀黑铭	带键槽型
JT-CBASX	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC55~	—	带键槽型
JT-CBASL	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC55~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~	带键槽型

圆度/直线度/垂直度/同轴度/硬度变化/铭层分布，请参阅导向轴产品简介。

选型参数

选型表

型号			最小单位1		E	H	C
代码	Dg6		L	A	E	H	C
JT-CBASD JT-CBASU JT-CBASQ JT-CBASX JT-CBASL	6	-0.004 -0.012	15~600	A＝6~L/2	3.1	2	0.5 以下
	8	-0.005 -0.014	15~600
	10	-0.005 -0.014	15~800
	12	-0.006 -0.017	15~1000			3
	13		20~1000
	15		20~1000
	16		25~1200
	18
	20	-0.007 -0.020				5	1.0 以下
	25		30~1200			5
	30		30~1500	A＝8~L/2	5.1	7
	35	-0.007 -0.020	30~1500			7
	40		40~1500			8
	50		50~1500			10

JT-CBASQ仅适用于D≤30且L≤500。

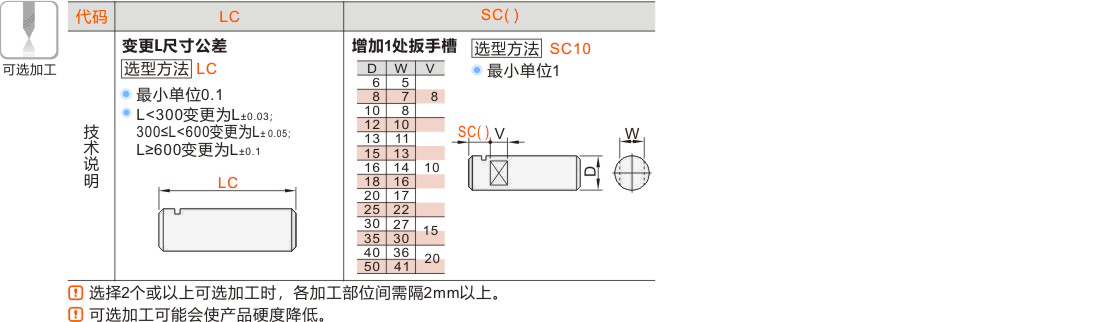

可选加工参数

产品名称

暂未上传文档资料
