浮动接头内螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

请在螺纹孔深度范围内拧入螺栓。否则，将导致动作不良
单方向持续施加负载，可能会造成难以吸收偏心。

选型参数

选型表

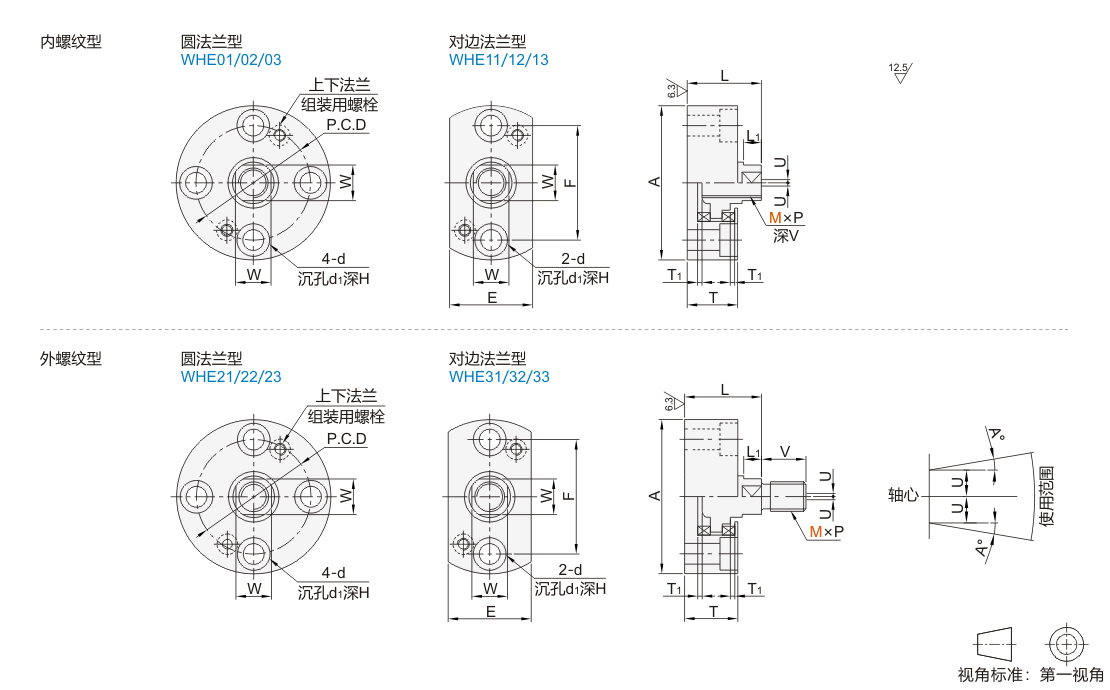

型号		螺距	V	W	L1	A	L	T	P.C.D	d	d1	H	E	F	容许	容许	T1	最大	重量g
代码	M	P	V	W	L1	A	L	T	P.C.D	d	d1	H	E	F	偏心量U	偏角度A°	T1	负载N	圆法兰型	对边法兰型
（内螺纹型）圆法兰型 JT-UQVSD JT-UQVSU JT-UQVSQ 对边法兰型 JT-UQVDD JT-UQVDU JT-UQVDQ	3	0.5	11	7	3.2	39	14	10	28.6	4.5	8	5	21	28.6	0.5	3	0.45	28	78	51
	4	0.7	11		3.2	39	14	10	28.6	4.5	8	5	21	28.6		3	0.45	80	77	50
	5	0.8	12.5		4.2	44	16	10.5	32.1	6	9.5	5.5	23	32.1		4	0.65	200	106	69
	6	1	12.5		4.2	44	16	10.5	32.1	6	9.5	5.5	23	32.1		4	0.65	200	105	68
	8	1.25	16	10	5.2	50	20	13	36.6	7	11	6	26	36.6		5	0.95	800	166	109
	10		20	12	6.2	52	25	17	38.6	7	11	6	28	38.6			1.1	800	236	157
	12		23	17	7.2	66	28	19.5	49.6	9	14	8	36	49.6	1		1.4	4400	411	274
	14	1.5	23	17	7.2	66	28	19.5	49.6				36	49.6			1.4	4400	402	269
	16		30	22	9.2	70	35	24.5	53.6				40	53.6			1.5	6400	553	372
	18		30	22	9.2	70	35	24.5	53.6				40	53.6			1.5	6400	538	363
	20		38	27	10.2	88	45	31.5	68.1	12	18	10	51	68.1	1.5		1.9	8800	1078	735
	22		38	27	10.2	88	45	31.5	68.1	12	18	10	51	68.1	1.5		1.9	8800	1058	715
（外螺纹型）圆法兰型 JT-UQVUD JT-UQVUU JT-UQVUQ 对边法兰型 JT-UQVQD JT-UQVQU JT-UQVQQ	5	0.8	10	7	4.2	44	16	10.5	32.1	6	9.5	5.5	23	32.1	0.5	4	0.65	200	103	67
	5	0.8	10																103	67	6	1	12	105	69
	8	1.25	15																10	5.2	50	20	13	36.6	7	11	6	26	36.6	5	0.95	800	173	113
	10	1.5	15	12	6.2	52	25	17	38.6	28	38.6	1.1	246	163											7	11	6					800
	12	1.75	18	17	7.2	66	28	19.5	49.6	9	14	8	36	49.6		1	1.4	4400	445	298
	16	2	20	22	9.2	70	35	24.5	53.6	9	14	8	40	53.6	1.5	1	6400	653	457
	20	2.5	25	27	10.2	88	45	31.5	68.1	12	18	10	51	68.1	1.5	1.9	8800	1304	928

暂未上传文档资料

浮动接头 内螺纹型
