方形外装拉手

图片仅供参考

方形外装拉手

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理/颜色	类型
JT-TBXDX	SUS316	镜面抛光	圆角带板型
JT-TBXDL	SUS304	拉丝	圆角带板型
JT-TBXDM	SUS304	镜面抛光	圆角带板型
XAB21	PVC	透明	圆角带板型

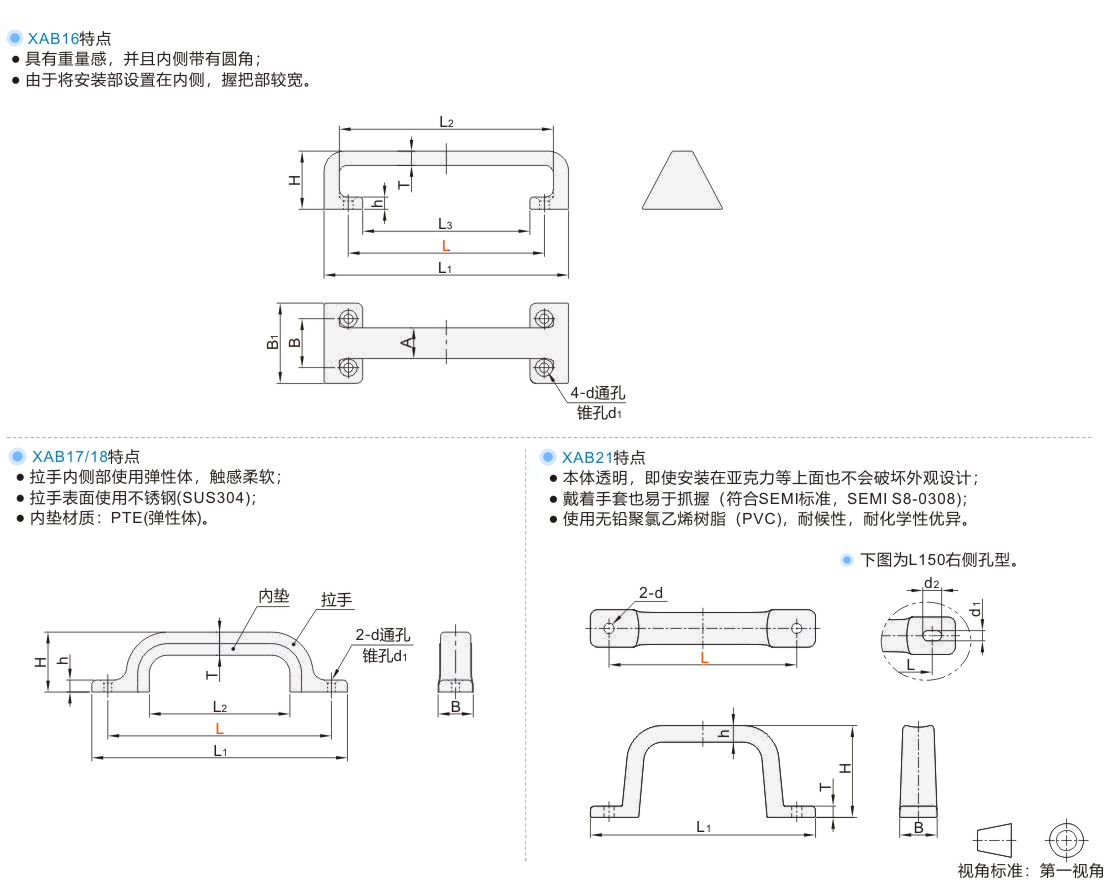

选型参数

JT-TBXDX

型号		L1	L2	L3	B	B1	A	H	T	h	d	d1	参考重量 (kg/pcs)	标配件十字槽圆沉头自攻螺丝 (不锈钢）
代码	L	L1	L2	L3	B	B1	A	H	T	h	d	d1	参考重量 (kg/pcs)	标配件十字槽圆沉头自攻螺丝 (不锈钢）
JT-TBXDX	96	120	105	82	24	40	15.1	28.5	7.5	5.5	4.5	8.5	0.22	M4×15
	135	170	150	119	32	54	18.7	38	10	7	5.5	10.5	0.50	M5×20
	176	220	200	155	41	70	24.3	49.5	13	9	6.5	12.5	1.00	M6×25

型号		L1	L2	B	H	T	h	d	d1	参考重量 (kg/pcs)	标配件十字槽圆沉头自攻螺丝 (不锈钢）
代码	L	L1	L2	B	H	T	h	d	d1	参考重量 (kg/pcs)	标配件十字槽圆沉头自攻螺丝 (不锈钢）
JT-TBXDL JT-TBXDM	54	70	20	17	28	7	2.2	3.3	6.6	0.02	日制M3.1×16
	102	120	57	19	32	11	6.5	3.8	7.6	0.04	日制M3.5×20
	140	160	88	22	37.5	14.5	7.5	4.1	8.1	0.JT-VMPSLCSFZMPNZFZ	日制M4.1×25

XAB21

型号		L1	d	d1		d2	H	T	B		h	参考重量 (kg/pcs)
代码	L	L1	d	d1		d2	H	T	B		h	参考重量 (kg/pcs)
XAB21	100	120	5.4	—		—	49	6	20		8.9	0.03
XAB21	150	170	5.4	5.2		7.2	52	6	24		9.5	0.06
