平行开闭二爪气动夹爪

图片仅供参考

平行开闭二爪气动夹爪

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	动作形式	类型
JT-USRSD	双作用	气爪 ● 基本型

选型参数

选型表

型号		开闭行程	磁性开关数量	接管螺纹	夹持力(N) (每个手指夹持力的有效值)		使用流体	使用压力范围 (MPa)	环境流体温度 (℃)	重复精度	最高使用频率 (c.p.m)	给油
代码	缸径	开闭行程	磁性开关数量	接管螺纹	外径夹持力	内径夹持力	使用流体	使用压力范围 (MPa)	环境流体温度 (℃)	重复精度	最高使用频率 (c.p.m)	给油
JT-USRSD	10	4	0~2	M3	11	17	空气	0.2~0.7	-10~60	±0.01	180	不需要
	16	6		M5	34	45
	20	10			42	66
	25	14			65	104
	32	22			158	193				±0.02	60
	40	30			254	318				±0.02	60

配套磁性开关为WHS13-L2-2，如单独购买磁性开关，缸径10的情况下，需另购支架配套使用。

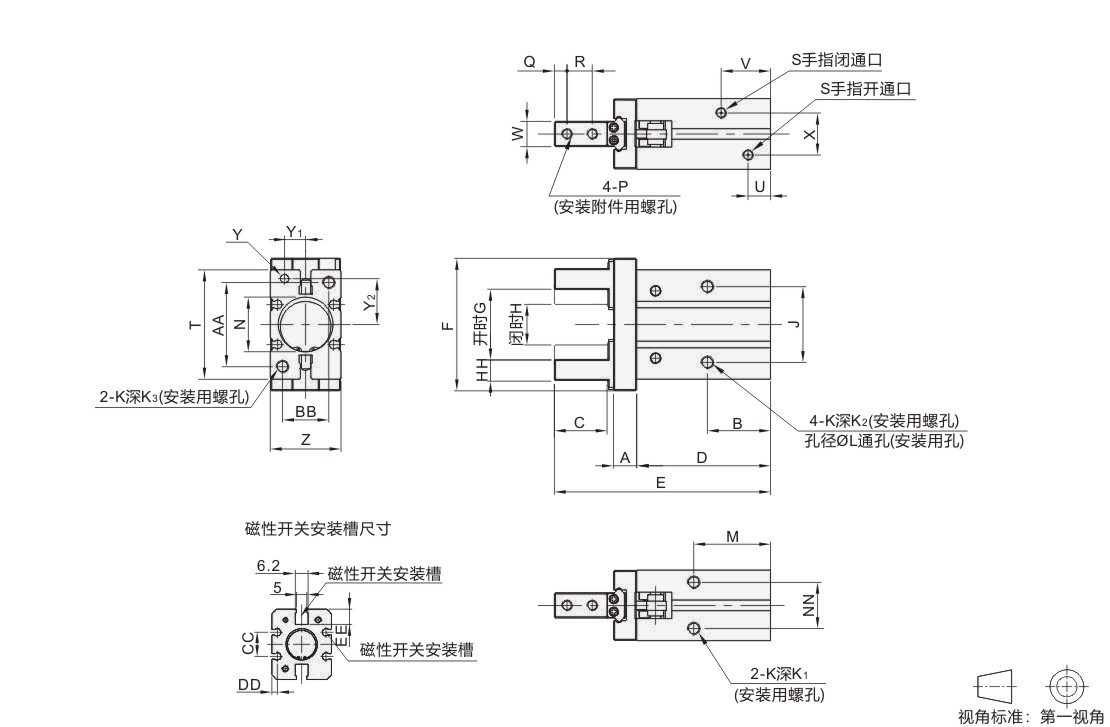

尺寸表

缸径	A	B	C	D	E	F	G		H		HH		J	K	K1	K2	K3	L	M	N			NN
10	6	23	12	37.8	57	29	15.2	+2.2 0	11.2	0 -0.7	4	0 -0.1	16	M3×0.5	6	5.5	6	2.6	27	Ø11H9	+0.043 0	深2	11.4
16	7.5	24.3	15	42.5	67.3	38	20.9	+2.2 -0.2	14.9	0 -0.7	5	0 -0.1	24	M4×0.7	4.5	8	8	3.4	30	Ø17H9	+0.043 0	深2	16
20	9.5	29	20	52.8	84.8	50	26.3	+2.2 -0.2	16.3	0 -0.7	8	0 -0.1	30	M5×0.8	8	10	10	4.3	35	Ø21H9	+0.052 0	深3	18.6
25	11	30	25	63.6	102.7	63	33.3	+2.5 -0.2	19.3	0 -0.8	10	0 -0.1	36	M6×1	10	12	12	5.1	36.5	Ø26H9	+0.052 0	深3.5	22
32	12	40	29	67	113	97	48	+2.5 0	26	0 -0.5	12	0 -0.1	46	M6×1	10	13	13	5.1	48	Ø34H9	+0.062 0	深4	26
40	15	49	36	83	139	119	60	+2.7 0	30	0 -0.5	14	0 -0.1	56	M8×1.25	13	16	17	6.6	58	Ø42H9	+0.062 0	深4	32

缸径	P	Q	R	S	T	U	V	W		X	Y			Z		Y1		Y2		AA	BB	CC	DD	EE
10	M2.5×0.45	3	5.7	M3×0.5	23	9	19	5	0 -0.05	11	Ø2H9	+0.025 0	深3	16.4	0 -0.05	5.2	0 -0.02	7.6	0 -0.02	18	12	—	—	5.4
16	M3×0.5	4	7	M5×0.8	30.6	7.5	19	8	0 -0.05	13	Ø3H9	+0.025 0	深3	23.6	0 -0.05	6.5	0 -0.02	11.0	0 -0.02	22	15	11.6	2.1	5.8
20	M4×0.7	5	9	M5×0.8	42	10	23	10	0 -0.05	15	Ø4H9	+0.03 0	深4	27.6	0 -0.05	7.5	0 -0.02	16.8	0 -0.02	32	18	14	2.1	9
25	M5×0.8	6	12	M5×0.8	52	10.7	23.5	12	0 -0.05	20	Ø4H9	+0.03 0	深4	33.6	0 -0.05	10.0	0 -0.02	21.8	0 -0.02	40	22	19	3.5	11.5
32	M6×1	7	14	M5×0.8	60	11	31	15	0 -0.05	24	Ø5H9	+0.03 0	深5	40.0	0 -0.1	12.0	0 -0.02	23.0	0 -0.02	46	26	24	3.3	11.5
40	M8×1.25	9	17	M5×0.8	70	12	38	18	0 -0.05	28	Ø5H9	+0.03 0	深5	48.0	0 -0.1	14.0	0 -0.02	29.0	0 -0.02	56	32	29.4	3.7	13
