丝杠支座组件平底型

图片仅供参考

丝杠支座组件平底型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-IVAXO	铸铁	发黑	一般型传动座 ● 平底型

选型参数

选型表

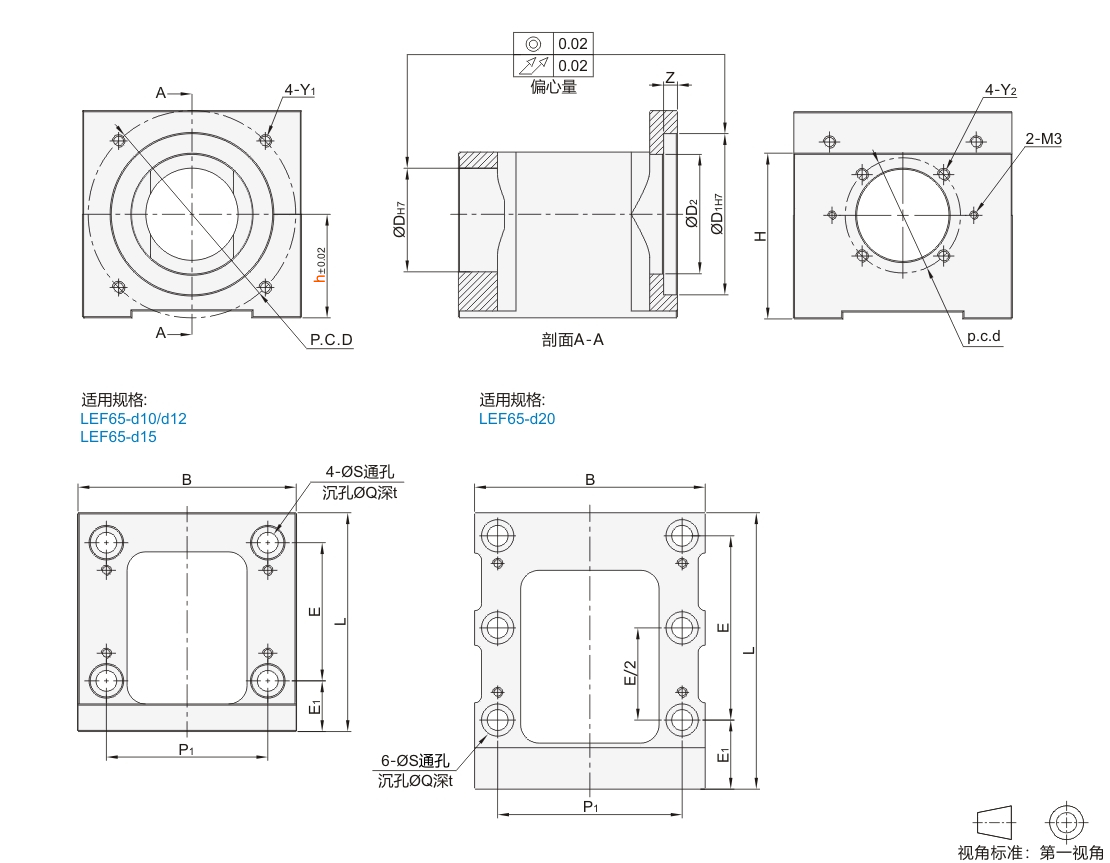

型号				适用电机类型	D1	P.C.D	Y1	D	p.c.d	Y2	Z	ØD2	B	H	E	E1	P1	S	Q	t	L	建议丝杠支座		建议电机规格
代码	适用丝杠轴径	适用电机法兰	中心高																			固定侧	支撑侧	止口规格	安装 P.C.D
代码	d	F*	h																			固定侧	支撑侧	止口规格	安装 P.C.D
JT-IVAXO	10	60	30	伺服电机	50	70	M5	34	42	M4	5	42	70	57	50	23	54	6.6	11	27	88	JT-IVXSD-10	JT-IVXOQ-10	50	70
	10	60S					M4	34	42													JT-IVXSD-10	JT-IVXOQ-10
	12	60					M5	36	44													JT-IVXSD-12	JT-IVXOQ-12
	12	60S					M4	36	44													JT-IVXSD-12	JT-IVXOQ-12
	15	60					M5	40	50	M5												JT-IVXSD-15	JT-IVXOD-15
		60S					M4																JT-IVXOD-15
		80	45		70	90	M6				6	52	95	72	60	22	70	9	14	27	95		JT-IVXOQ-1545	70	90
		80S	45				M5				6	52	95	72	60	22	70	9	14	27	95		JT-IVXOQ-1545
	20	80	48				M6	57	70	M6	7	57	100	85	80	30	80	9	14	35	120	JT-IVXSD-20	JT-IVXLF-20
	20	80S	48				M5	57	70	M6	7	57	100	85	80	30	80	9	14	35	120	JT-IVXSD-20	JT-IVXLF-20
	15	57	30	步进电机	38.1	66.7	M4	40	50	M5	6	36.1	70	57	50	23	54	6.6	11	27	88	JT-IVXSD-15	JT-IVXOD-15	38.1	66.7
	15	86	45		73	98.4	M6	40	50	M5	6	52	95	72	60	22	70	9	14	27	95	JT-IVXSD-15	JT-IVXOQ-1545	73	98.4
	20	86	48		73	98.4	M6	57	70	M6	7	58	100	85	80	30	80	9	14	35	120	JT-IVXSD-20	JT-IVXLF-20	73	98.4

*带S为松下电机，不带为其它品牌电机。
