梯形丝杠防转固定件圆法兰型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

选型参数

选型表

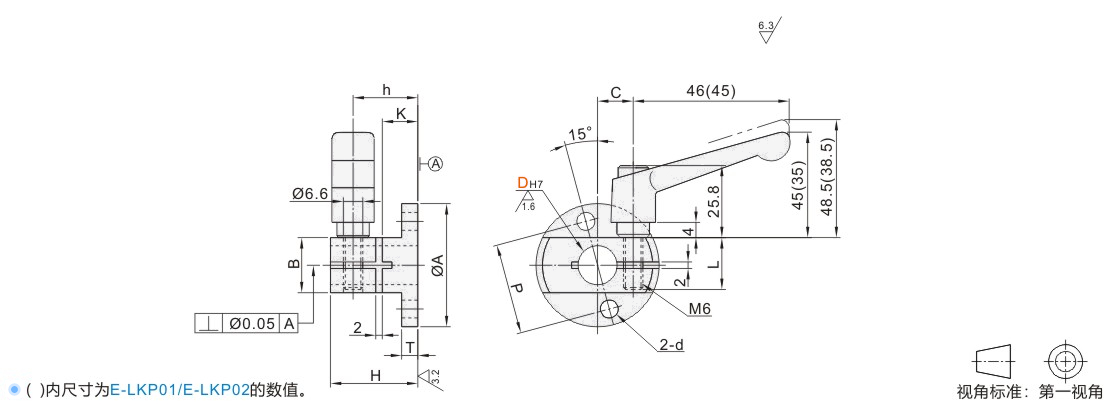

型号			A	B	C	H	h	P	d	T	L	K	使用把手
代码	DH7		A	B	C	H	h	P	d	T	L	K	使用把手
标准型 JT-IOFSD JT-IOFSU 经济型 JT-VIOFSD JT-VIOFSU	8	+0.015 0	33	13	9	24	18	23	4.3	4	12	9	HAF74-M6-L12-J
	10	+0.015 0	37	15	10	25	18	26	4.3	4	16	9	HAF74-M6-L16-J
	12	+0.018 0	39	17	11	27	20	28	5.3	5	16	11	HAF74-M6-L16-J
	15	+0.018 0	42	21	12	29	21	32	5.3	6	20	12	HAF74-M6-L20-J
	20	+0.021 0	51	26	15	34	25	39	6.3	8	25	16	HAF74-M6-L25-J

夹紧把手详细尺寸见怡合达电商平台。

暂未上传文档资料

梯形丝杠防转固定件 圆法兰型
