先导式二位/三位五通电磁阀 4V300系列

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	气口/位置数	主体材质	类型
JT-UIVDQ	二位/三位五通	铝合金	先导式 ● 4V300系列

特点
● 先导方式：外部与内部可选；
● 滑柱式结构，密封性好，反应灵敏；
● 三位置电磁阀有三种中央功能提供选择；
● 双头二位置电磁阀具有记忆功能；
● 内孔采用特殊加工工艺，磨擦阻力小，启动气压低，使用寿命长；
● 无需加油润滑；
● 附设手动装置，利于安装调试；
● 有多种标准电压等级可供选用；
● 可与底座集成阀组，节省安装空间。

选型参数

选型表

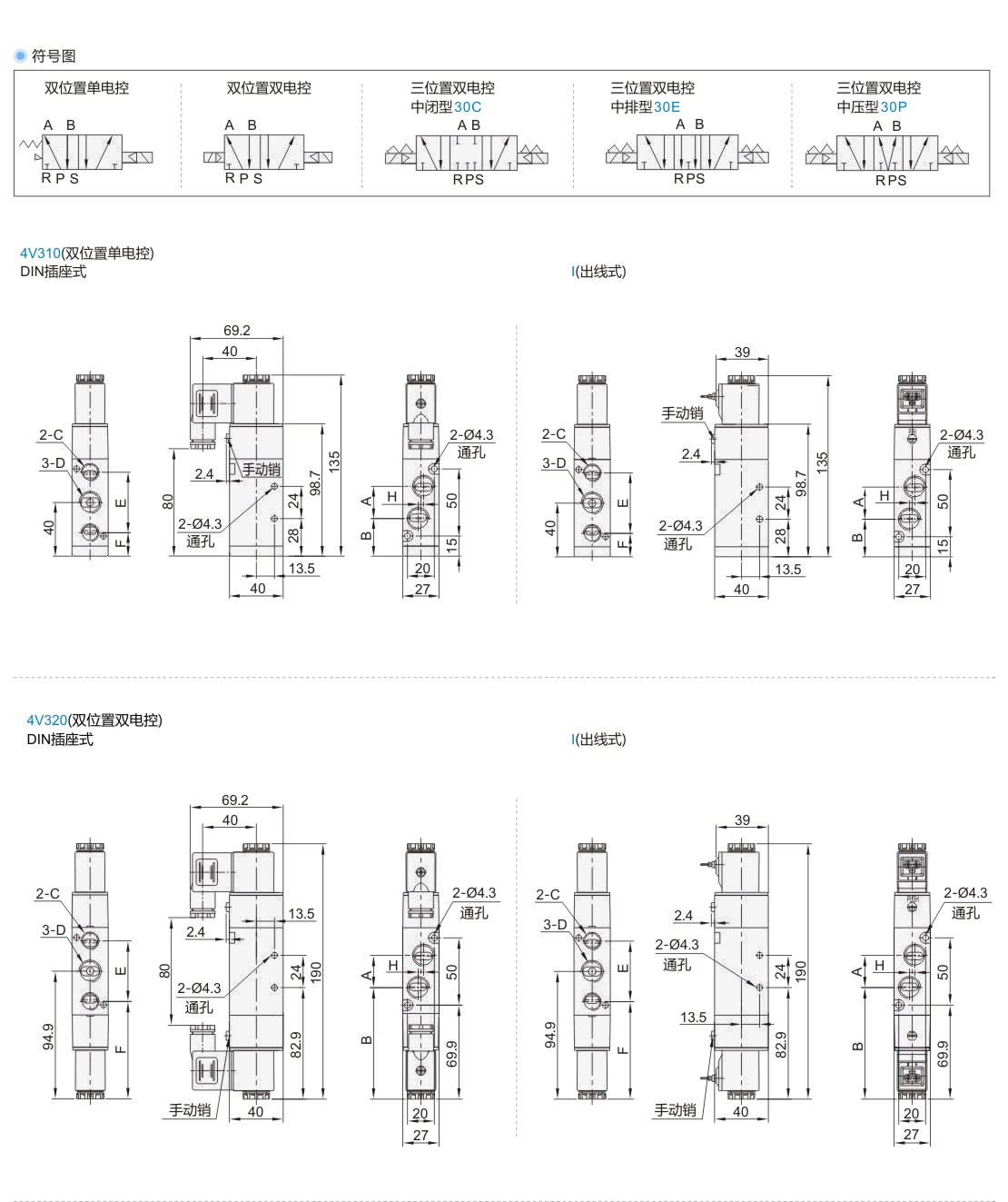

型号		接管口径	电压	接线方式	C	D	E	F	A	B	H
代码	规格	接管口径	电压	接线方式	C	D	E	F	A	B	H
JT-UIVDQ	4V310 (双位置单电控)	08(Rc1/4)	A(AC220V) B(DC24V)	无指定(DIN插座式) I(出线式)	Rc1/4	Rc1/4	45	17.5	22	29	0
	4V310 (双位置单电控)	10(Rc3/8)				Rc3/8		17.5	24	28	4
	4V320 (双位置双电控)	08(Rc1/4)				Rc1/4		72.4	22	83.9	0
	4V320 (双位置双电控)	10(Rc3/8)				Rc3/8			24	82.9	4

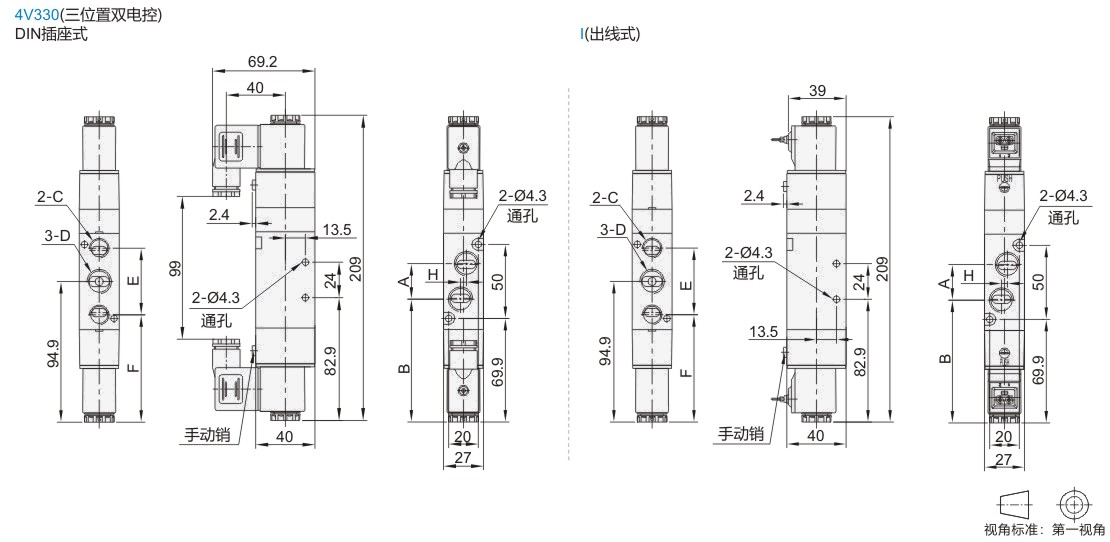

	4V330C (三位置双电控中闭型)	08(Rc1/4)				Rc1/4			22	83.9	0
	4V330C (三位置双电控中闭型)	10(Rc3/8)				Rc3/8			24	82.9	4
	4V330E (三位置双电控中排型)	08(Rc1/4)				Rc1/4			22	83.9	0
	4V330E (三位置双电控中排型)	10(Rc3/8)				Rc3/8			24	82.9	4
	4V330P (三位置双电控中压型)	08(Rc1/4)				Rc1/4			22	83.9	0
	4V330P (三位置双电控中压型)	10(Rc3/8)				Rc3/8			24	82.9	4

规格

型号	4V310-08 4V320-08	4V330C-08 4V330E-08 4V330P-08	4V310-10 4V320-10	4V330C-10 4V330E-10 4V330P-10
					工作介质	空气(经40μm以上滤网过滤)
					接管口径	进气=出气=排气=Rc1/4	进气=出气=Rc3/8 排气=Rc1/4
有效截面积	25.0mm² (Cv=1.40）	18.0mm² (Cv=1.00）	30.0mm² (Cv=1.68）	18.0mm² (Cv=1.00）
位置数	二位五通	三位五通	二位五通	三位五通
使用压力范围	0.15~0.8MPa(21~114psi)
保证耐压力	1.5MPa(215psi)
工作温度(℃)	-20~70
润滑	不需要
最高动作频率	4次/秒	3次/秒	4次/秒	3次/秒
重量(g)	4V310-08:310 4V320-08:400	450	4V310-10:310 4V320-10:400	450

如有加油润滑，中途不可停止，建议润滑油为ISO VG32或同级用油。

最高动作频率为空载状态。

性能参数

使用电压范围							AC:±15% DC:±10%
耗电量							AC:3.5VA DC:3W
保护等级							IP65 (DIN40050)
耐热等级							B级
励磁时间							0.05秒以下
