实心导向轴一端内六角孔一端外螺纹同径型 g6

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
10 PCS	9.8折	-	-	-
100 PCS	9.5折	-	-	-

购买数量：

预计发货：1 天 按订单确认后起算

代码	D公差	材质	硬度	表面处理	类型
JT-CLBQD	g6	SUJ2	高频淬火有效硬化层深度见P137 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC55~	—	内六角孔型 ● 外螺纹同径型
JT-CLBQU	g6	SUJ2	高频淬火有效硬化层深度见P137 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC55~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~	内六角孔型 ● 外螺纹同径型
JT-CLBQX	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P137 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC55~	—	内六角孔型 ● 外螺纹同径型
JT-CLBQL	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P137 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC55~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~	内六角孔型 ● 外螺纹同径型

注意：B=0时，无外螺纹。

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。

选型参数

选型表

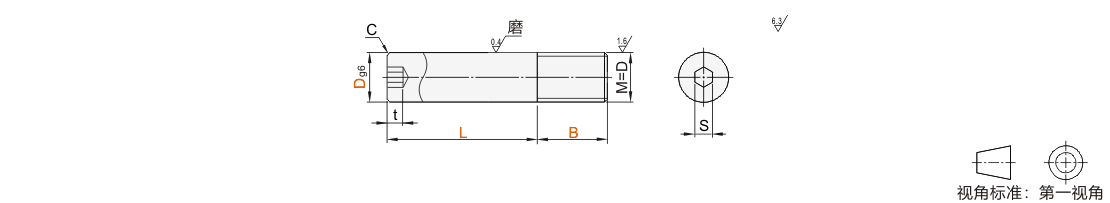

型号		最小单位1	最小单位	C	S	内六角空深度t
代码	D	L	B	C	S	内六角空深度t
JT-CLBQD JT-CLBQU JT-CLBQX JT-CLBQL	6	20~300	2≤B≤M×5 B=0时，无外螺纹	0.5以下	2.5	3.5
	8	20~400			3	4.5
	10	20~500			4	6
	12	20~600			5	7.5
	16	20~800			6	9
	20	20~1000		1.0以下	8	12
