选择代码

选型参数

规格 *

挂锁孔选择 *

标准型盒式搭扣

图片仅供参考

标准型盒式搭扣

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-QSBUM	SUS304	拉丝	挂锁孔可选型 ● 轻载型

选型参数

选型表

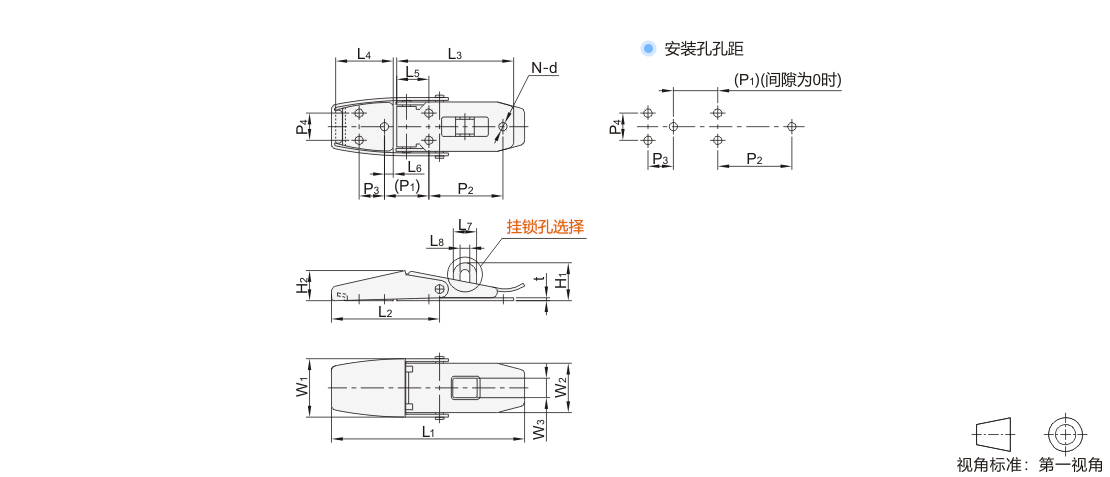

型号		挂锁孔选择	L1	L2	L3	L4	L5	L6	W1	W2	H2	t	(P1)	P2	P3	P4	d	N	Y(带挂锁孔)				拉伸承重 (kgf)	参考重量 (kg/pcs)
代码	规格	挂锁孔选择	L1	L2	L3	L4	L5	L6	W1	W2	H2	t	(P1)	P2	P3	P4	d	N	L7	L8	W3	H1	拉伸承重 (kgf)	参考重量 (kg/pcs)
JT-QSBUM	53	N(无挂锁孔)	53	31	32	18.5	8	3.5	16	12	9.5	0.8	12.5	19.5	7	—	3.2	4	—	—	—	—	10	0.013
	65	N(无挂锁孔) Y(带挂锁孔)	65	37	41.5	20.5	10.5	4	19	15.5	10	1.2	15.5	26	9		3.2		8	5	6.5	14.5	15	0.025
	82		82	46.5	50	24	14	4	24	20	13.5	1.5	20.5	30	10		4.2		10	5	8	16.5	20	0.048
	98		98	55.5	60	29	16.5	4.5	30	25.5	15.5	1.5	23.5	38	13	14	4.2	6	12	6	10	19.5	30	0.085
