膜片式联轴器螺钉夹紧型双膜片

图片仅供参考

膜片式联轴器螺钉夹紧型双膜片

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 膜片	表面处理 / 主体	附件	类型
JT-NXLSX ●	S45C	不锈钢	发黑	内六角圆柱头螺钉	螺钉夹紧型 ● 单膜片
JT-NXLUM	铝合金	不锈钢	本色阳极氧化	内六角圆柱头螺钉	螺钉夹紧型 ● 单膜片
JT-NXLDX ●	S45C	不锈钢	发黑	内六角圆柱头螺钉	螺钉夹紧型 ● 双膜片
JT-NXLQM	铝合金	不锈钢	本色阳极氧化	内六角圆柱头螺钉	螺钉夹紧型 ● 双膜片

偏心、偏角轴向位移如果同时出现多种偏差时，则各种偏差值为容许值的1/2。
单膜片型不允许偏心。

选型参数

选型表

型号		d-e
代码	D	d-e
单膜片 JT-NXLSX JT-NXLUM 双膜片 JT-NXLDX JT-NXLQM	65	d	12	12.7	13	14	15	16	17	18	19	20	22	24	25	26	28	30	32	35
单膜片 JT-NXLSX JT-NXLUM 双膜片 JT-NXLDX JT-NXLQM	65	e	12 12.7 13 14 15 16 17 18 19 20 22 24 25 26 28 30 32 35	12.7 13 14 15 16 17 18 19 20 22 24 25 26 28 30 32 35	13 14 15 16 17 18 19 20 22 24 25 26 28 30 32 35	14 15 16 17 18 19 20 22 24 25 26 28 30 32 35	15 16 17 18 19 20 22 24 25 26 28 30 32 35	16 17 18 19 20 22 24 25 26 28 30 32 35	17 18 19 20 22 24 25 26 28 30 32 35	18 19 20 22 24 25 26 28 30 32 35	19 20 22 24 25 26 28 30 32 35	20 22 24 25 26 28 30 32 35	22 24 25 26 28 30 32 35	24 25 26 28 30 32 35	25 26 28 30 32 35	26 28 30 32 35	28 30 32 35	30 32 35	32 35	35
双膜片 JT-NXLDX	87	d	17	18	19	20	22	24	25	26	28	30	32	35	36	38	40	42
双膜片 JT-NXLDX	87	e	17 18 19 20 22 24 25 26 28 30 32 35 36 38 40 42	18 19 20 22 24 25 26 28 30 32 35 36 38 40 42	19 20 22 24 25 26 28 30 32 35 36 38 40 42	20 22 24 25 26 28 30 32 35 36 38 40 42	22 24 25 26 28 30 32 35 36 38 40 42	24 25 26 28 30 32 35 36 38 40 42	25 26 28 30 32 35 36 38 40 42	26 28 30 32 35 36 38 40 42	28 30 32 35 36 38 40 42	30 32 35 36 38 40 42	32 35 36 38 40 42	35 36 38 40 42	36 38 40 42	38 40 42	40 42	42

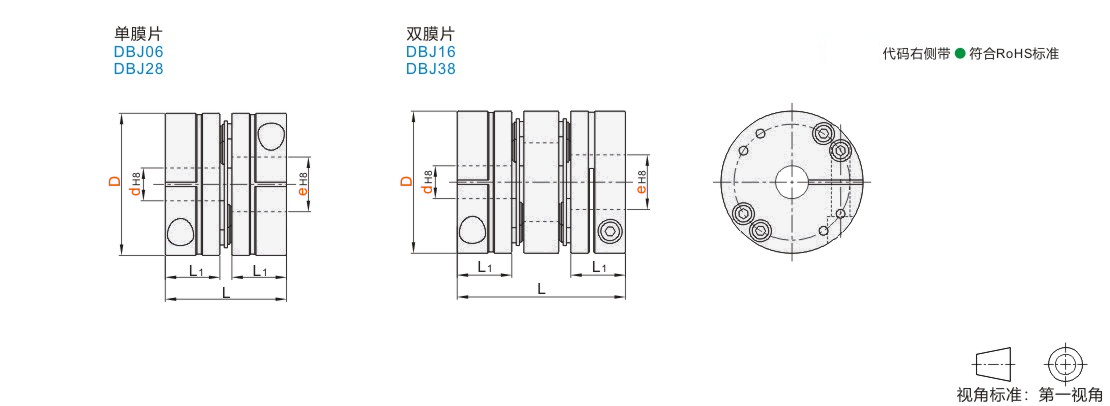

尺寸性能表

型号		L	L1	额定扭矩（N·m）	容许安装偏差			静态扭转刚性（N·m/rad）	最高转速（r/min)	惯性力矩 (kg·m²)	重量（g）
代码	D	L	L1	额定扭矩（N·m）	角向（°）	径向（mm）	轴向（mm）	静态扭转刚性（N·m/rad）	最高转速（r/min)	惯性力矩 (kg·m²)	重量（g）
JT-NXLSX	65	55.5	25	60	0.6	—	±0.3	120000	8000	6.30×10⁻⁴	985
JT-NXLDX	65	77	25	60		0.2	±0.6	58000	8000	8.29×10⁻⁴	1275
JT-NXLDX	87	94	30	100		0.2	±1.0	140000	6000	3.40×10⁻³	3000

型号		L	L1	额定扭矩（N·m）	容许安装偏差			静态扭转刚性（N·m/rad）	最高转速（r/min)	惯性力矩 (kg·m²)	重量（g）
代码	D	L	L1	额定扭矩（N·m）	角向（°）	径向（mm）	轴向（mm）	静态扭转刚性（N·m/rad）	最高转速（r/min)	惯性力矩 (kg·m²)	重量（g）
JT-NXLUM	65	55.5	25	55	0.7	—	±0.3	30000	6500	1.0×10⁻⁴	342
JT-NXLQM	65	77	25	55	1	0.2	±0.6	15000	6500	1.4×10⁻⁴	498

惯性力矩和重量为最大孔径时的值。
