十字环联轴器螺钉夹紧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 间隔环	附件	使用温度	类型
JT-NMXSD	不锈钢	POM	内六角圆柱头螺钉	-20℃~80℃	螺钉夹紧型

特点
使用温度-20℃~+80℃。
径向、轴向、偏角如果同时出现多种偏差时，则各种偏差值为容许值的1/2；
两端键槽的角度不固定，夹角存在偏差，无法指定成固定角度，3D图只做参考，若有角度需求，请联系工程师对接处理。

选型参数

选型表

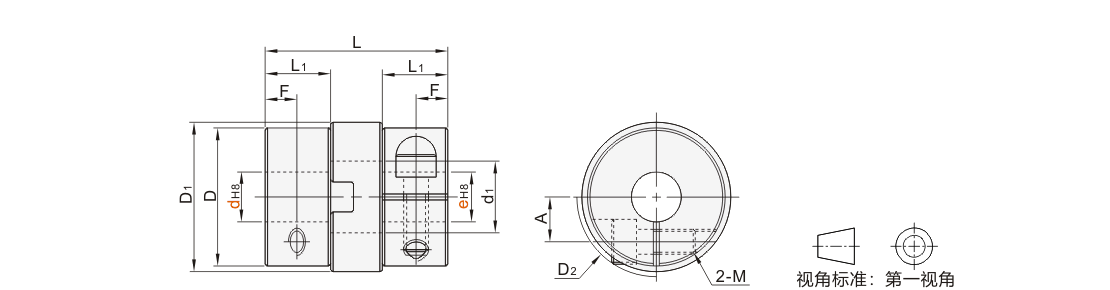

尺寸性能表

型号		D	D1	D2	d1	L	L1	A	F	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	容许安装偏差			静态扭转刚性 (N·m/rad)	最高转速 (r/min)	惯性力矩 (kg·m²)	重量 (g)
代码	规格	D	D1	D2	d1	L	L1	A	F	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	角向(°)	径向(mm)	轴向(mm)	静态扭转刚性 (N·m/rad)	最高转速 (r/min)	惯性力矩 (kg·m²)	重量 (g)
JT-NMXSD	15	14.5	15	16	5.0	18.4	6.6	4.5	3.2	M2.5	1.0	1.6	3	0.8	±0.45	90	1000	5.0×10^⁻⁷	15
	17	16.8	17.5	19	7.2	24.4	9	5	4	M3	1.8	2.2		1	±0.45	250	1000	1.0×10⁻⁶	28
	20	20	21	23	8.2	27.2	10	7	4.5	M3	1.8	3.2		1.5	±0.6	340	8000	2.4×10^⁻⁶	40
	26	26	27	29	12	30.4	11.5	8.4	5	M4	3.0	6		1		420	6500	8.0×10^⁻⁶	85
	30	30	31	32	13	33	12	9	6	M4	4.5	15		1		1200	6200	2.0×10^⁻⁵	100
	34	34	35	37	13	34	13	11	6	M5	8.0	16		2.5		2400	6000	2.5×10^⁻⁵	155
	38	38	41	41	17	39.5	15	13.7	7	M5	8.0	18		2.5		3500	5800	8.0×10⁻⁵	240

惯性力矩和重量按最大孔径计算。

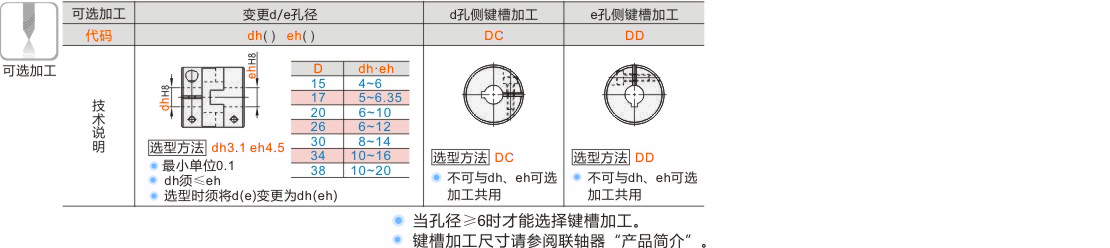

可选加工参数

暂未上传文档资料
