丝杠支座组件矮型

图片仅供参考

丝杠支座组件矮型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

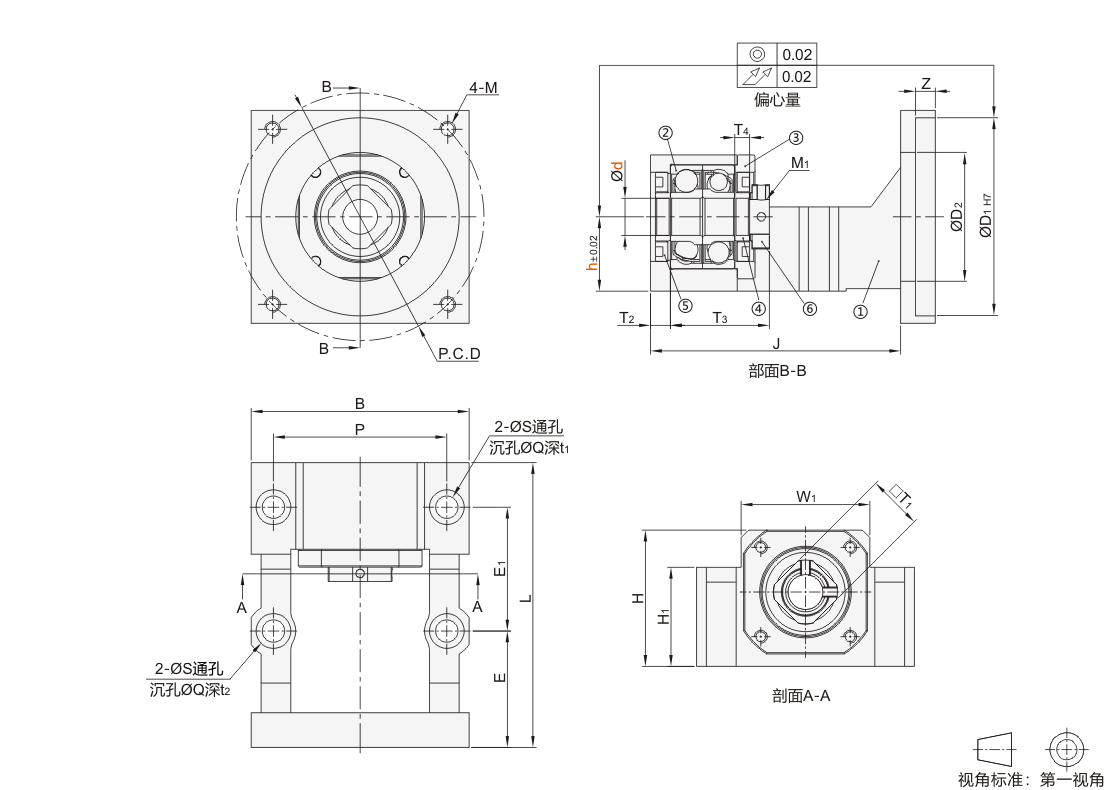

代码	材质 / ①	材质 / ③④⑥	表面处理 / ①③④⑥	类型
JT-IVAUO	铸铁	S45C	发黑	整合型传动座 ● 矮型

构成零件

编号	零件名称	数量
①	传动座本体	1
②	轴承	1组
③	压板	1
④	间隔环	2
⑤	油封	2
⑥	锁紧螺母	1组

使用之轴承经预压处理，轴向0间隙。
轴承采用P5配对DF组装，最适宜滚珠丝杆使用。

选型参数

选型表

型号				适用电机类型	ØD1	P.C.D	M	Z	ØD2	B	P	L	J	E	E1	S	Q	t1	t2	H	H1	W1	T1	T2	T3	T4	M1	建议丝杠支座	建议电机规格
代码	适用丝杠轴径	适用电机法兰	中心高																									支撑侧	止口规格	安装 P.C.D
代码	d	F*	h																									支撑侧	止口规格	安装 P.C.D
JT-IVAUO	15	80S	30	伺服电机	70	90	M5	6	52	88	70	113	102	45	50	9	14	8	1	55	40	54	22	8	40	6	M15×1.0	JT-IVXQD-15 JT-IVXOD-15	70	90
		80			70	90	M6	8				115		47															70	90
		90			80	100																							80	100
	17	80	30		70	90														55			24		46	9	M17×1.0	JT-IVXLF-17	70	90
	17	80	39																	64	49		24		46	9	M17×1.0	JT-IVXLD-17
	20	80S	30				M5	6				113		45						55	40		30		43	8	M20×1.0	JT-IVXQD-20 JT-IVXOD-20
		80	30				M6	8				115		47						55	40							JT-IVXQD-20 JT-IVXOD-20
		80S	34				M5	6				113		45						59	44							JT-IVXLD-20
		80	34				M6	8				115		47						59	44							JT-IVXLD-20
	15	86	30	步进电机	73	98.4	M6	8												55	40		22		40	6	M15×1.0	JT-IVXQD-15	73	98.4
	20		30																	55	40		30		43	8	M20×1.0	JT-IVXQD-20
	20		34																	59	44		30		43	8	M20×1.0	JT-IVXLD-20

*带S为松下电机，不带为其它品牌电机。
