规格 *

拆卸式铰链锥孔型

图片仅供参考

拆卸式铰链锥孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	安装孔型	拔插方向	材质	表面处理	类型
JT-QAYLD	锥孔型	左侧	SUS304	—	左右侧拔插型 ● 长轴型
JT-QAYLQ	锥孔型	右侧	SUS304	—	左右侧拔插型 ● 长轴型
JT-QAYLO	锥孔型	左侧	SUS304	—	左右侧拔插型 ● 短轴型
JT-QAYLL	锥孔型	右侧	SUS304	—	左右侧拔插型 ● 短轴型

选型参数

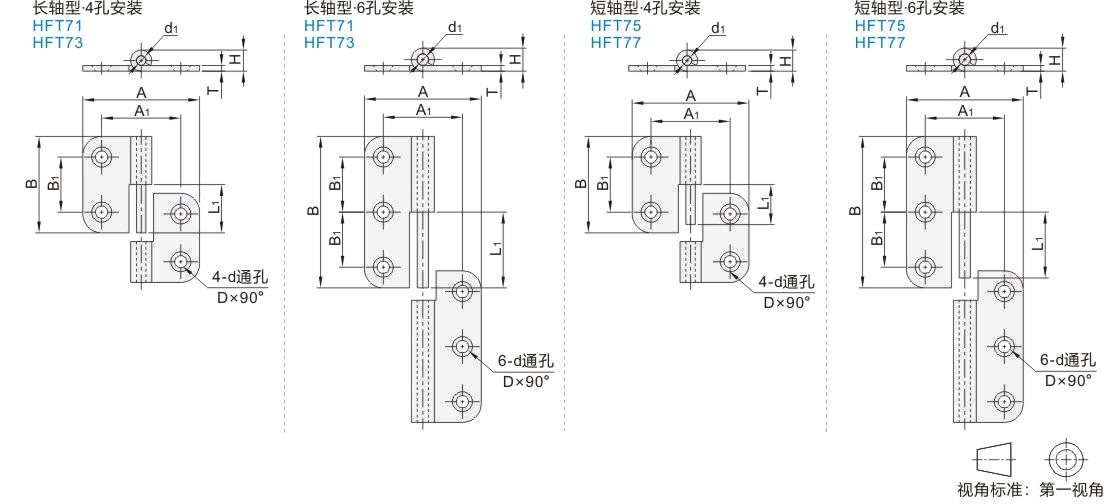

长轴型/短轴型·对称型

型号		A	B	A1	B1	L1		H	T	D	d	d1	负载 (kg)	参考重量 (kg/pcs)
代码	规格	A	B	A1	B1	长轴型	短轴型	H	T	D	d	d1	负载 (kg)	参考重量 (kg/pcs)
4孔安装 JT-QAYLD JT-QAYLQ JT-QAYLO JT-QAYLL	41	36	41	21	25	19	14	9.2	2	8.6	5.5	5	9	0.034
	48	48	48	32	30	22	17	9.2	2	8.6	5.5	5	12	0.049
	59	62	59	42	37	29	24	12.2	3	10.6	6.5	6	25	0.111
	70	80	70	47	43	34	29	12.2	3	10.6	6.5	6	30	0.162
6孔安装 JT-QAYLD JT-QAYLQ JT-QAYLO JT-QAYLL	66	36	66	21	25	31	26	9.2	2	8.6	5.5	5	11	0.055
	78	48	78	32	30	37	32	9.2	2	8.6	5.5	5	15	0.080
	96	62	96	42	37	47	42	12.2	3	10.6	6.5	6	38	0.185
	113	80	113	47	43	56	51	12.2	3	10.6	6.5	6	40	0.266

容许负载为使用2个时的数值。
