定位销用D孔型无肩衬套
图片仅供参考
收藏 分享

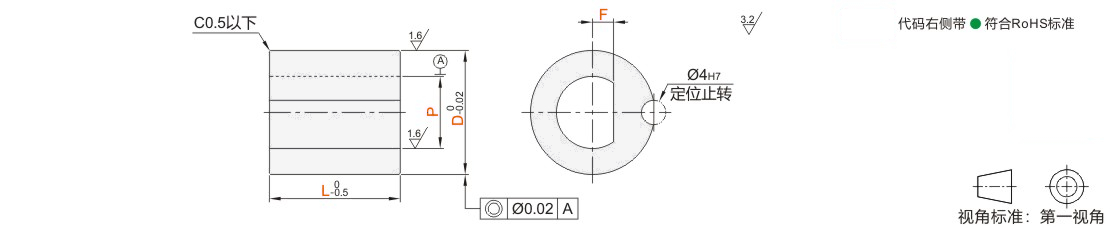

定位销用D孔型无肩衬套

产品属性： 材质 SKS93 尺寸选择 P.F.L尺寸指定型 适用定位销形状 D孔型 形状筛选 定位销用衬套 D孔型 种类筛选 定位销用衬套
产品型号： 请点击左侧选项进行选型
代码P公差F公差材质硬度表面处理类型
JT-RVYSD●+0.03
+0.01
+0.05
0
SKS93
48~58HRC一D孔型
● 定位止转型
● 无肩型
JT-RVYSU+0.03
+0.01
+0.05
0
SKS93
淬火硬度48~58HRC , 镀层硬度850HV~镀硬铬 , 镀层厚度3~5μmD孔型
● 定位止转型
● 无肩型
JT-RVYSX●H7
+0.03
0
SKS93
48~58HRC一D孔型
● 定位止转型
● 无肩型
JT-RVYSLH7
+0.03
0
SKS93
淬火硬度48~58HRC , 镀层硬度850HV~镀硬铬 , 镀层厚度3~5μmD孔型
● 定位止转型
● 无肩型
PH7公差
3.00~6.00+0.012
0
6.01~10.00+0.015
0
10.01~18.00+0.018
0
18.01~21.00+0.021
0


镀硬铬表面处理内径和内孔无法镀上镀层。

选型参数

选型表

型号最小单位0.01最小单位0.1最小单位1
代码DPF(F<P/2)L
JT-RVYSD
JT-RVYSU
JT-RVYSX
JT-RVYSL		83.00～5.000.3～2.55～26
103.00～7.000.3～3.0
123.00～9.000.5～4.0
164.00～13.000.5～6.0
206.00～17.001.0～8.0
258.00～21.002.0～10.0
