蝶形铰链螺钉安装

图片仅供参考

蝶形铰链螺钉安装

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-QAPSD	ZDC	电泳(黑色)	螺钉型 ● 经济型
JT-QAPQD	ZDC	喷塑(亚光黑)	螺钉型 ● 经济型
JT-QAPQU	ZDC	镀铬	螺钉型 ● 经济型

选型参数

选型表

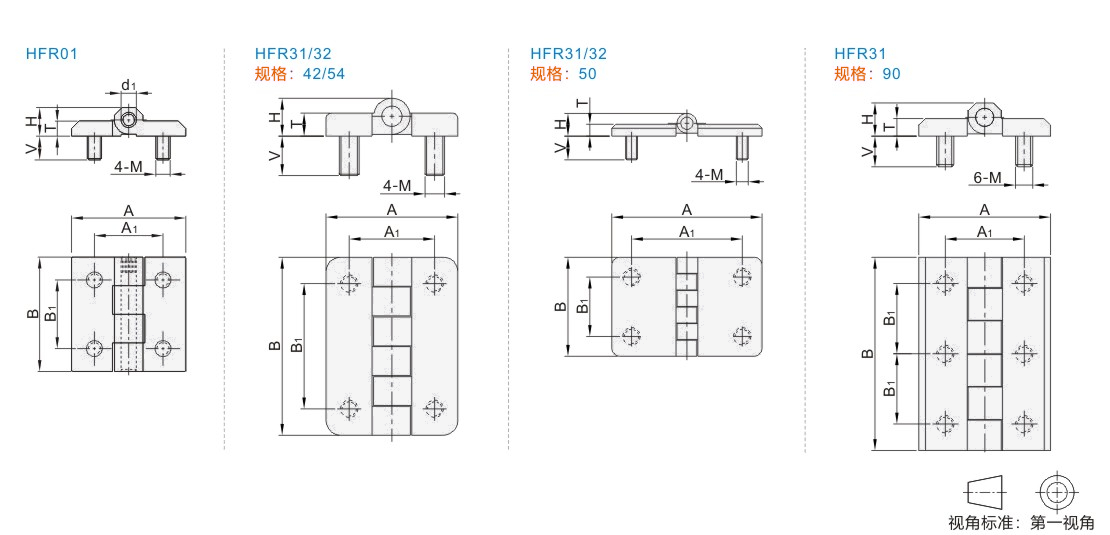

型号					A	B	A1			B1	T		H		V	d1		M		负载 (kg)			参考重量 (kg/pcs)
代码			规格		A	B	A1			B1	T		H		V	d1		M		负载 (kg)			参考重量 (kg/pcs)
JT-QAPSD			40		40	40	25			25	5		9		12	4		5		18			0.05
			50		50	50	30			30	6		11.5			6		6		18			0.10
			50A		76	50	56			30	6		11.5			6		6		20			0.17
			60		60	60	36			36	8		15		14.5	8		8		25			0.20

容许负载为使用2个时的数值。

型号					A		B		A1		B1	T		H		V		M	负载 (Kg)		参考重量 (Kg/pcs)
代码			规格		A		B		A1		B1	T		H		V		M	负载 (Kg)		参考重量 (Kg/pcs)
JT-QAPQD JT-QAPQU			42		32		42		20		30	5		11		10.5		M5	18		0.05
			50		76		50		56		30	6		11.5		12		M6	25		0.2
			54		40		54		26		38	7		11.5		12		M6	20		0.1
JT-QAPQD			90		60		90		36		32	8		15		14		M8	35		0.28

容许负载为使用2个时的数值。
