止动螺丝槽形状 *

前端形状 *

安装部直径D(mm) *

定位部直径P(mm) *

6.5~30/0.01

定位部长度B(mm) *

2~50/0.1

导入部圆弧尺寸R(mm) *

1~500/1

导入部小径尺寸G(mm) *

1~30/1

安装部长度L(mm) *

3~42/1

安装部止动槽长度尺寸K(mm) *

3~9/1

导入部倒角角度°A(mm) *

2~36/0.1

止动位置 *

大头型定位销

图片仅供参考

大头型定位销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	形状	材质	硬度	表面处理	类型
JT-RLMSD	圆型	SKS3	淬火硬度53~58HRC	—	止动螺丝型
JT-RLMSU	圆型	SKS3	淬火硬度53~58HRC, 镀层硬度850HV~	镀硬铬, 镀层厚度3~5μm	止动螺丝型
JT-RLMSX	圆型	S45C	淬火硬度43~48HRC	—	止动螺丝型
JT-RLMSL	圆型	S45C	淬火硬度43~48HRC	发黑	止动螺丝型
JT-RLMSM	圆型	S45C	淬火硬度43~48HRC	镀硬铬, 镀层厚度3~5μm	止动螺丝型
JT-RLMUD	多棱型	SKS3	淬火硬度53~58HRC	—	止动螺丝型
JT-RLMUU	多棱型	SKS3	淬火硬度53~58HRC, 镀层硬度850HV~	镀硬铬, 镀层厚度3~5μm	止动螺丝型
JT-RLMUX	多棱型	S45C	淬火硬度43~48HRC	—	止动螺丝型
JT-RLMUL	多棱型	S45C	淬火硬度43~48HRC	发黑	止动螺丝型
JT-RLMUM	多棱型	S45C	淬火硬度43~48HRC	镀硬铬, 镀层厚度3~5μm	止动螺丝型

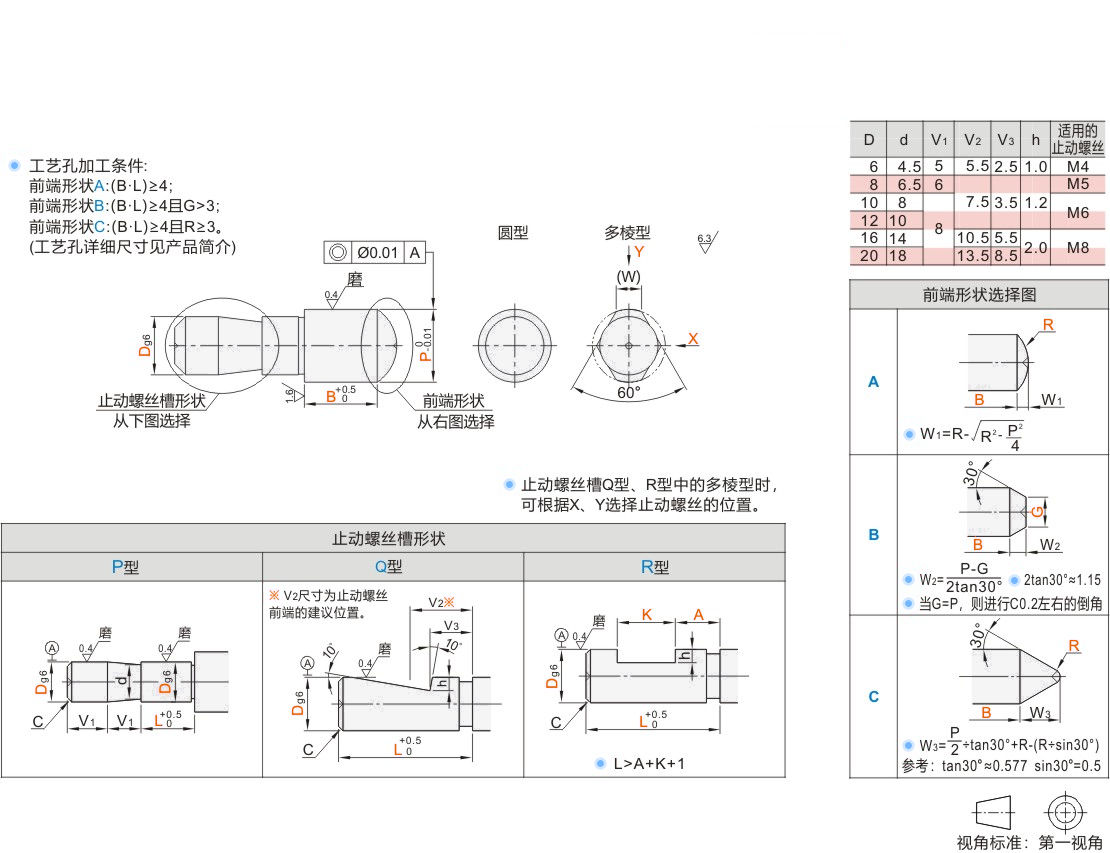

选型参数

选型表

型号				最小单位0.01	最小单位0.1	最小单位1					最小单位0.1	止动位置	C	(W)
代码	止动螺丝槽形状	前端形状	D	P	B	R	G	L		K	A	仅多棱型 Q、R形
代码	止动螺丝槽形状	前端形状	D	P	B	仅A形、C形	仅B形	P形状	Q·R形状	仅R形	仅R形	仅多棱型 Q、R形
圆型多棱型 JT-RLMSD JT-RLMUD JT-RLMSU JT-RLMUU JT-RLMSX JT-RLMUX JT-RLMSL JT-RLMUL JT-RLMSM JT-RLMUM	P Q R	A B C	6	6.50~12.00	2.0~40.0(20.0)	A形 R≥P/2且R≥4 C形 R≤P/2	B形 G≤P	3~15	12~22	3~9	2.0~8.0	X Y	1	3
			8	9.00~15.00	2.0~40.0(20.0)			4~18	14~25		2.0~12.0		1.5	3.5
			10	11.00~20.00	3.0~50.0(20.0)			5~22	15~27		2.0~16.0		2	4
			12	13.00~20.00	3.0~50.0(20.0)			6~26	15~27		2.0~20.0		2	5
			16	17.00~25.00	5.0~50.0(20.0)			8~35	24~37		2.0~28.0		3	7
			20	21.00~30.00	5.0~50.0(20.0)			10~42	27~42		2.0~36.0		3	9

( )内B尺寸适用于多棱型。

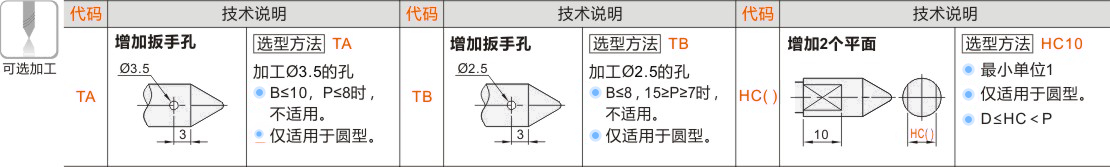

可选加工参数

产品名称

暂未上传文档资料
