环形轨道夹具分度系统

产品属性: 类型 环形轨道夹具分度系统 主体 型材 皮带类型 进口高扭矩同步带 驱动 头部驱动 种类筛选 夹具分度系统
产品型号: 请点击左侧选项进行选型 重新选型
代码
材质 / 型材材质 / 马达盖板材质 / 带轮固定座表面处理
/ 型材
类型
JT-OCNSU铝材铝材铝材阳极氧化处理环形轨道夹具分度系统

产品简介

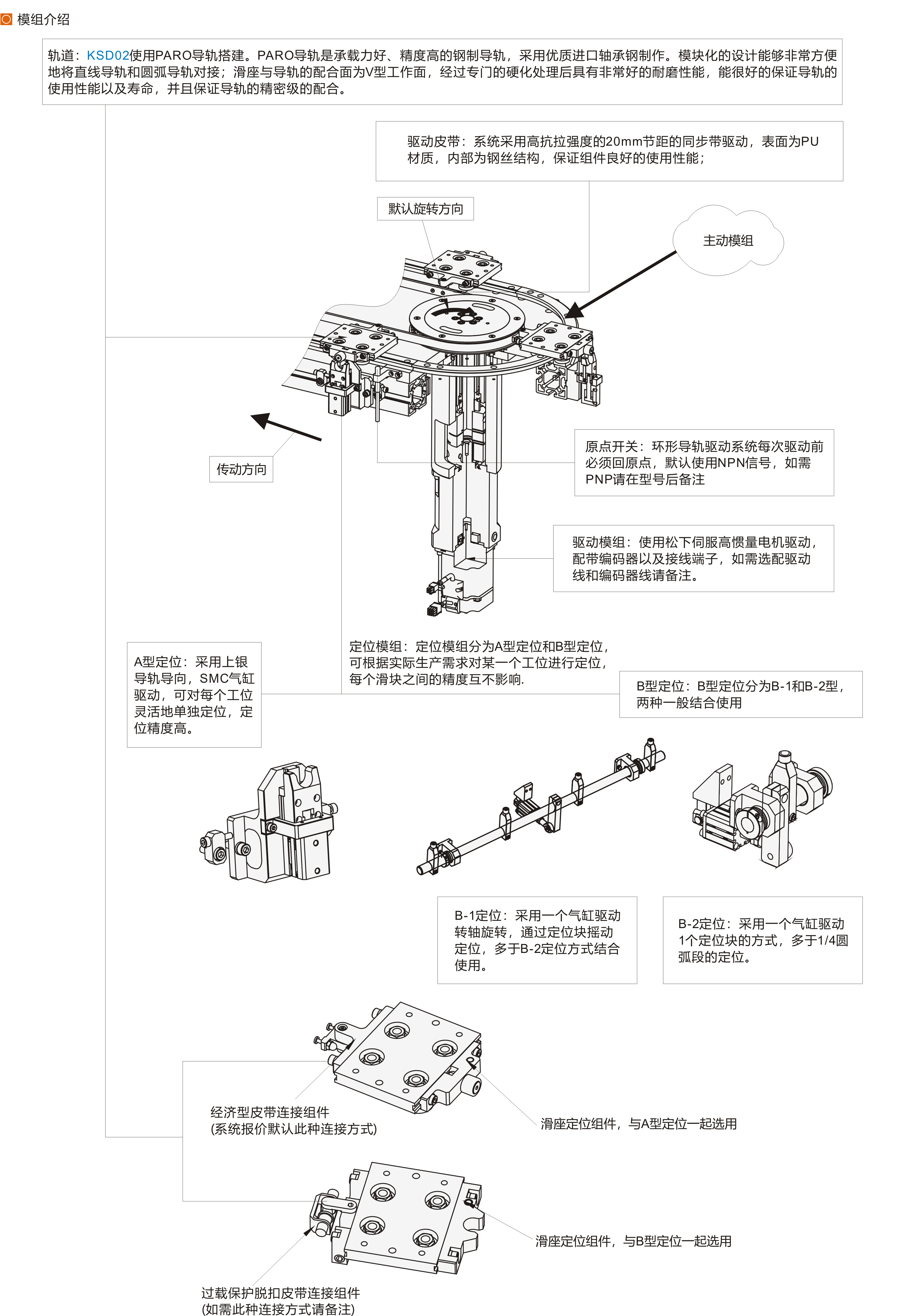

● 该环形分度系统使用伺服电机驱动,输入控制信号即可控制环形分度系统,能满足多种形式的传送运动;
● 夹具安装在系统滑块上,通过浮动销钉与同步带的连接,浮动式销钉连接即保证了滑块在直轨道上的平
    稳输送更实时修正了滑块入弯后滑块的内偏值。
●该系统使用独立定位模块进行二次定位。系统可实现多个随行夹具同时传送和定位,为自动化设备工位
   与工位之间平稳高速地传送工件。

产品特性
  ● 产品结构紧凑、外形美观,运行时稳定且无噪音;
  ● 此环形分度型夹具输送线分25系列和44系列,每个系列根据环轨直径又分两个型号,可以充分满足客户
       的各种尺寸和工作要求。
  ● 轨道选用优质进口轴承钢经数控导轨磨床精密研磨加工,工作面经硬化处理,具有非常好的耐磨性能。
  ● 可根据客户提供的产品尺寸、设备布局等进行非标设计和制造。

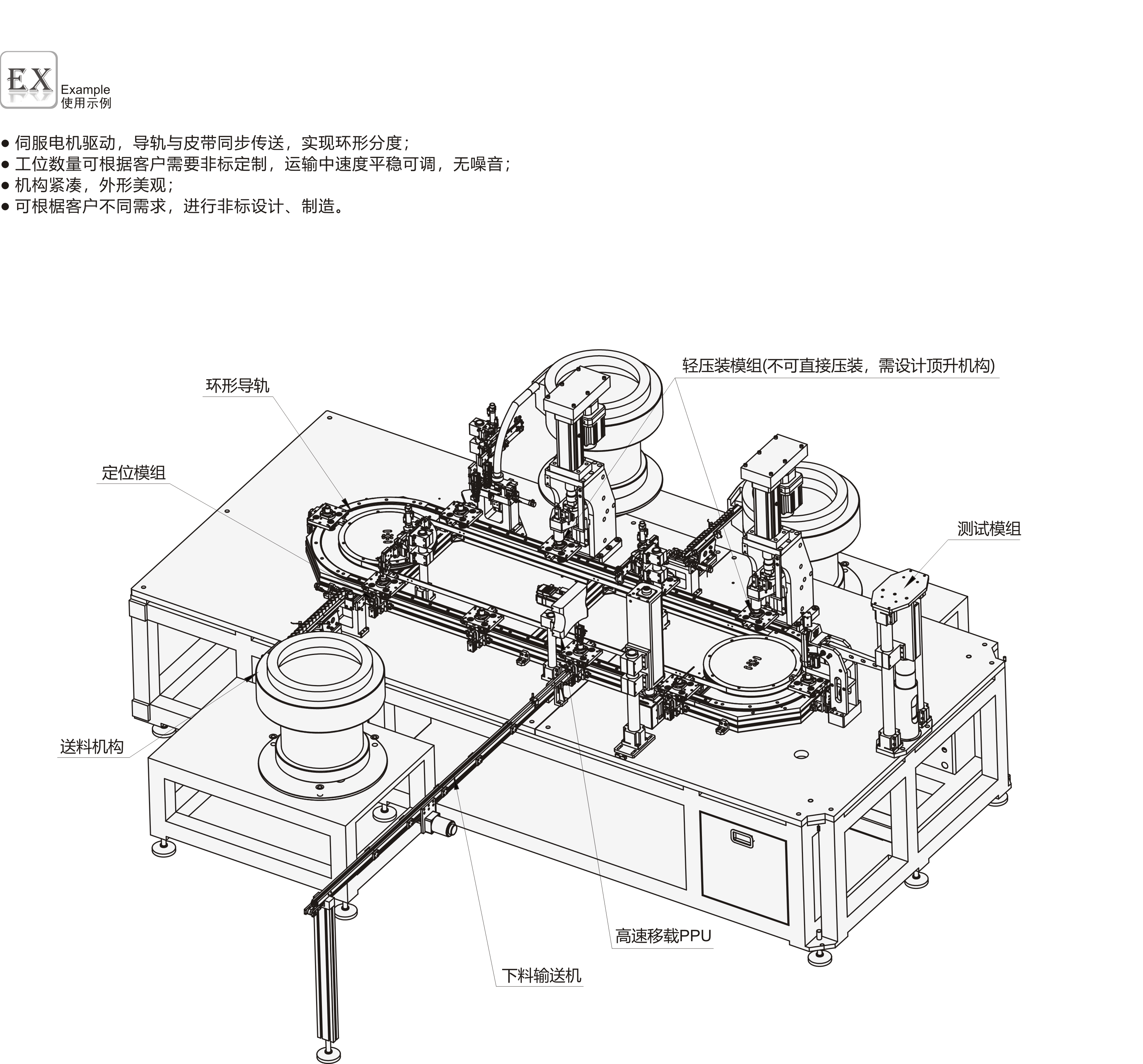

应用场合:
  ● 多用于中小型的装配检测自动化设备,实现产品在工位与工位之间的高速传送;
  ● 常与纯凸轮抓取系统配套使用、实现产品高速传送、高速抓取。

注意事项
  ● 本产品不含电机,电机需另行选购:
  ● 工装治具+产品负载和速度不得超过我司官网设计要求标准;
  ● 本产品严禁冲压、压装和偏载使用,否则影响使用精度和寿命。


选型参数

Q(圆形)

型号重定位
工位数
B
环轨直径
(mm)
环轨
形式
L
导轨长度
Y相邻工位
中心距
环轨
安装方式
定位方式环轨配置伺服品牌伺服
功率
(W)
减速比电机输入
电压

(V)
输出
信号
X方向移动方
向无定位公差
(mm)
YZ轴水平高度
重复定位精度
(mm)
X轴移动方向最
高重复定位精度
(mm)
代码工位数
JT-OCNSU2~300~30255
300
351
Q
(圆形)
300~6000
(最小单位20)
120~1600
(最小单位20)
R
(水平安装)
L
(垂直安装)
A
气缸单个控制,
直顶模式)
B:标配型
S(松下)
M(三菱)
T(台达)
A(安川)
K(汇川)
X(西门子)
Q(其他)
750
1500
40220
380
N
(NPN)
P
(NPN)
±2±0.1
(环轨直径B=300时,±0.2)
±0.05
(环轨直径B=300时,±0.2)
468
612
B
(气缸单个或多联
控制,摇杆模式
1500

W(矩形)

型号重定位
工位数
B
环轨直径
(mm)
环轨
形式
导轨长度
Y相邻工位
中心距
环轨
安装方式
定位方式环轨配置伺服品牌伺服
功率
(W)
减速比电机输入
电压

(V)
输出
信号
X方向移动方
向无定位公差
(mm)
YZ轴水平高度
重复定位精度
(mm)
X轴移动方向最
高重复定位精度
(mm)
代码工位数LX长度LY长度
JT-OCNSU2~300~30255
300
351
W
(圆形)
300~6000
(最小单位20)
300~6000
(最小单位20)
120~1600
(最小单位20)
R
(水平安装)
L
(垂直安装)
A
气缸单个控制,
直顶模式)
B:标配型S(松下)
M(三菱)
T(台达)
A(安川)
K(汇川)
X(西门子)
Q(其他)
750
1500
40220
380
N
(NPN)
P
(NPN)
±2±0.1
(环轨直径B=300时,±0.2)
±0.05
(环轨直径B=300时,±0.2)
468
612
B
(气缸单个或多联
控制,摇杆模式
1500

                                                                                                                                                                      B:标配型(精密型环轨,气缸品牌为SMC)。

选型说明

①B255适用于一般载荷的中速运行,单个滑座最大负载可达6kg,速度不超过0.5m/s,
    适用于宽度方向有空间要求的设备环形分度装置;一般推荐适用负载和速度3kg、0.5m/s;
②B300适用于一般载荷的中速运行,单个滑座最大负载可达6kg,速度不超过0.5m/s,适用于宽度方向有空间要求的设备环形分度装置;一般
    推荐适用负载和速度3kg、0.5m/s;
③B351适用于一般载荷的中速运行,单个滑座最大负载可达12kg,速度不超过0.5m/s,B351系统的承载能力更强,且结构紧凑,同样适合较
    小空间内的环形分度需求,一般推荐负载和速度为:5kg、0.5m/s;
④B468适用于一般载荷的中高速运行,其单个滑块最大负载能力20kg,B468适用于对宽度要求较为宽裕以及负载较大的场合,一般推荐使用负
    载10kg、0.5m/s;
⑤B612适用于一般载荷的中高速运行,的导轨承载能力与B468一致,但其滑块比B468稍大,其单个滑块最大动载荷;能力为20kg、速度0.1m/s
以下,同样适用于对于宽度要求较为宽;负载较大的场合。推荐使用负载10kg、0.5m/s。
⑥当滑块数量多,总负载超过80KG以上,线速度要求较快的时候,且负载有偏心的情况下,推荐使用1500W大功率电机(具体多少,可联系我
    司技术人员确认):
⑦工位间距Y值必须是20的整数倍;
⑧夹具分度系列噪音分贝在60~85左右(具体多少分贝根据运行速度和周边应用场所而变);
⑨环形夹具轨道分度系统适用于产品运输、抓取、工装装配使用,不可工装快速冲压使用。

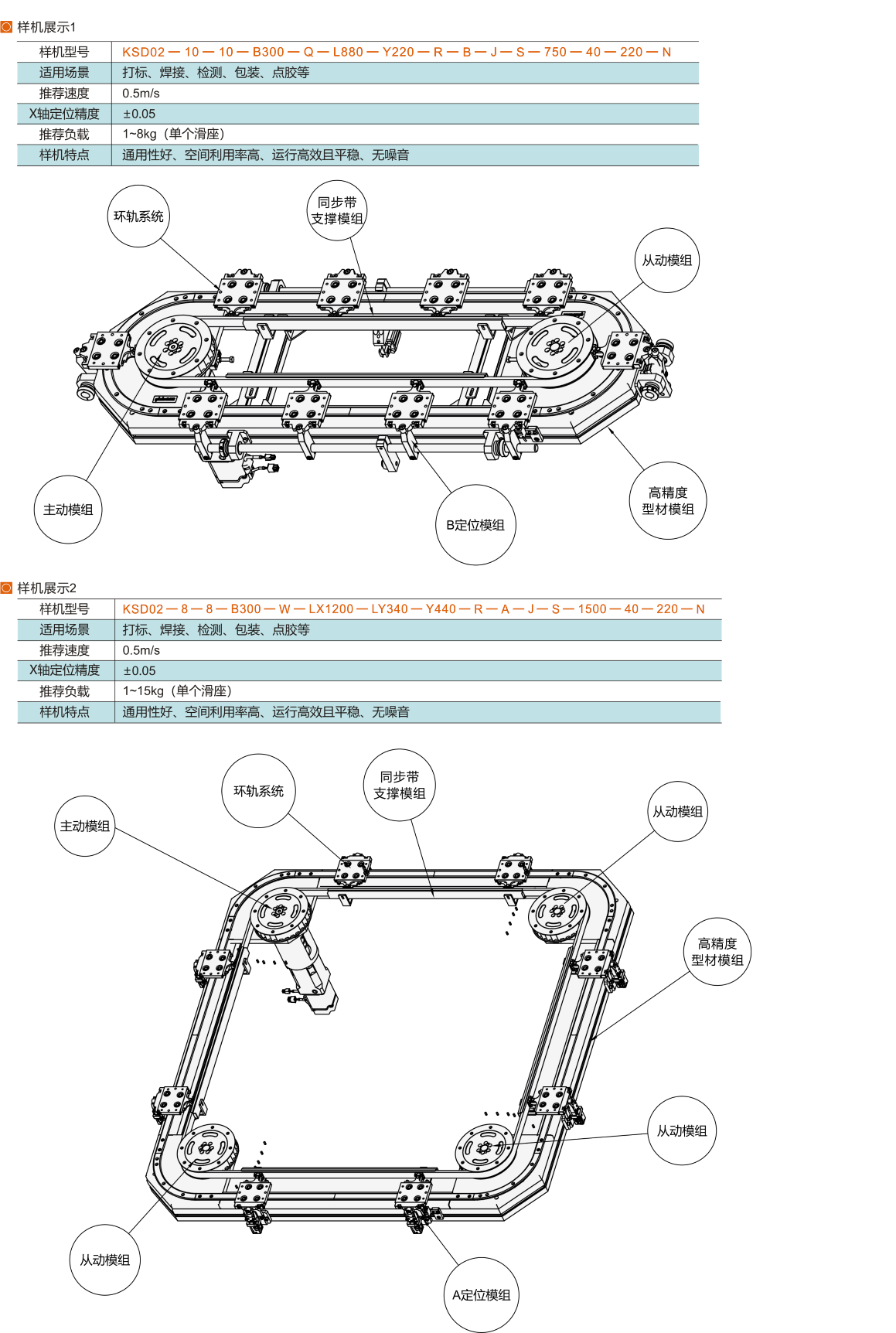

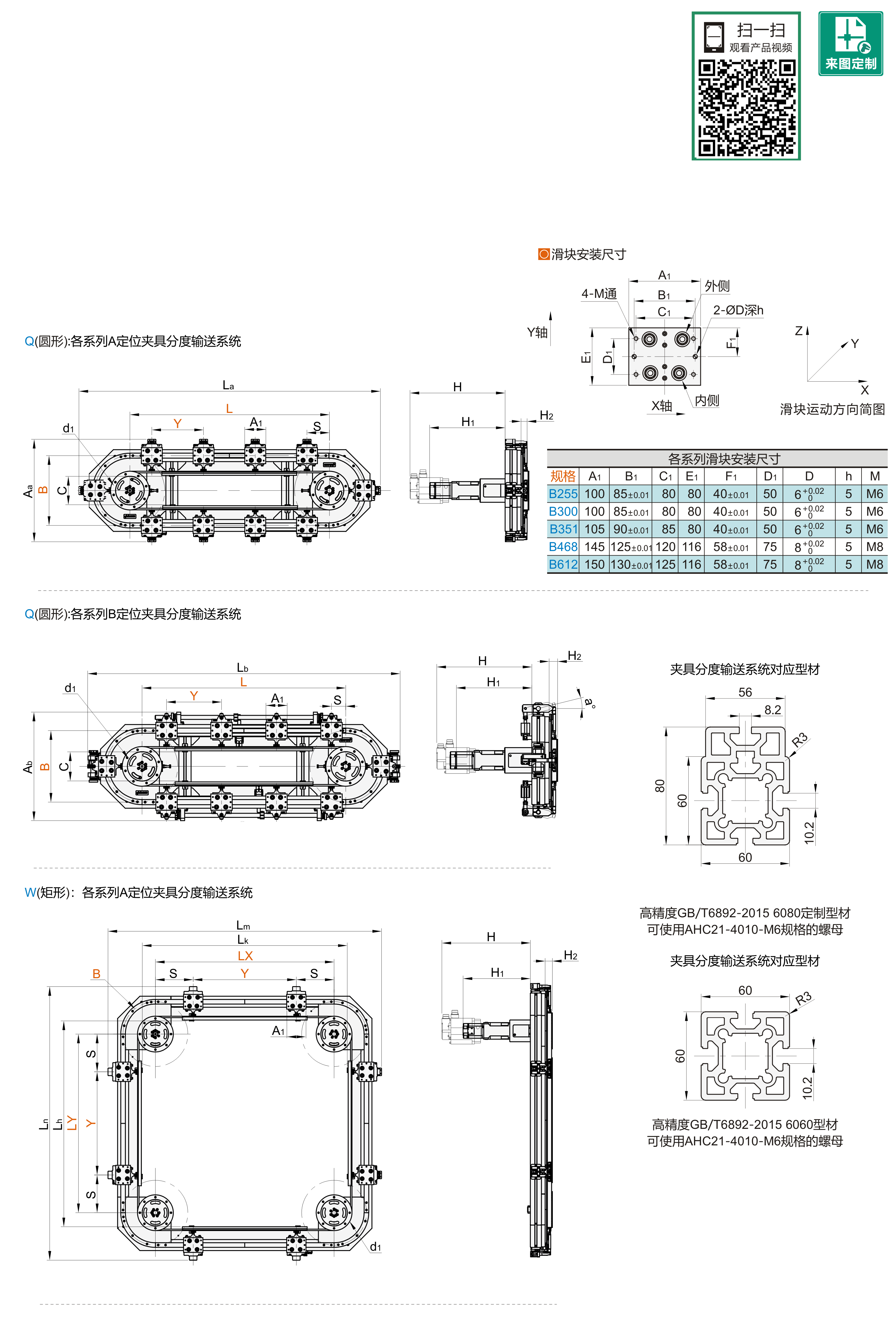

夹具分度系统对应表

圆形夹具分度系统对应表

规格AaLaBAbLbC(内宽)Ld1
(同步轮周长)
S
(当直线段与圆弧段
需要二次定位时)
Y
(当直线段与圆弧段
需要二次定位时)
H1HH2
(滑块顶面到导轨
底面安装高度)
a
(定位摆角)
B255420L+416255440L+43647(总工位数×工位间距-300)/2300≥30≥120≤400≤50030.514°
B300465L+465300485L+48591(总工位数×工位间距-440)/2440≥140
B351516L+514351536L+534142(总工位数×工位间距-600)/2600≥180
B468669L+665468689L+685225(总工位数×工位间距-860)/2860≥40≥26038.5
B612813L+808612833L+828371(总工位数×工位间距-1320)/21320≥380

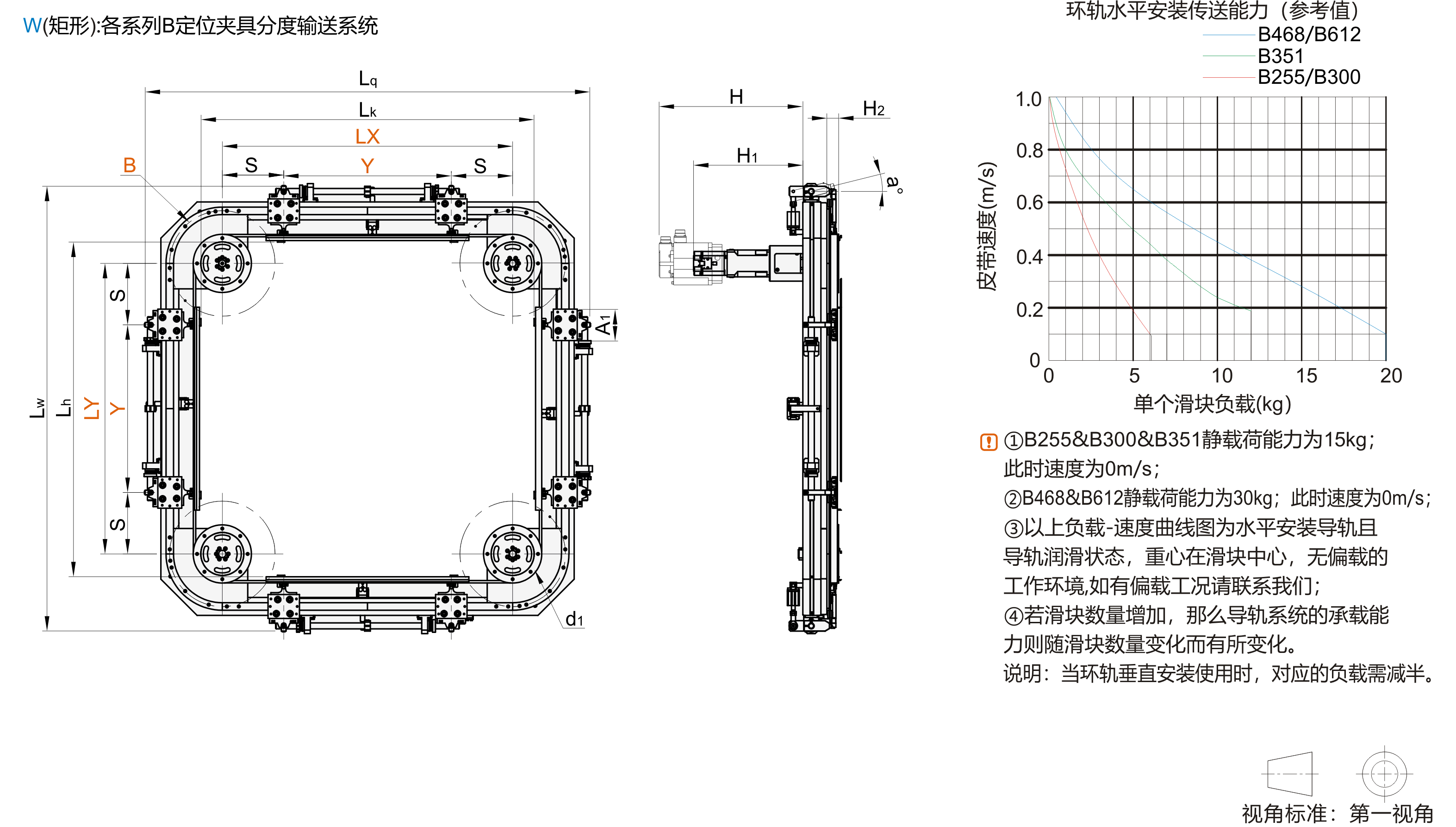

 矩形夹具分度系统对应表

规格AmLnBLqLwLK
(内宽)
Lh
(内宽)
LXLYd1
(同步轮周长)
S
(当直线段与圆弧段
需要二次定位时)
Y
(当直线段与圆弧段
需要二次定位时)
H1HH2
(滑块顶面到导轨
底面安装高度)
a
(定位摆角)
B255LX+416LY+416255LX+436LY+436LX+60LY+60(单边工位数-1)×工位间距+S×2(单边工位数-1)×工位间距+S×2300≥30≥120≤400≤50030.514°
B300LX+465LY+465300LX+485LY+485LX+92LY+92(单边工位数-1)×工位间距+S×2(单边工位数-1)×工位间距+S×2440≥140
B351LX+514LY+514351LX+534LY+534LX+144LY+144(单边工位数-1)×工位间距+S×2(单边工位数-1)×工位间距+S×2600≥180
B468LX+665LY+665468LX+685LY+685LX+226LY+226(单边工位数-1)×工位间距+S×2(单边工位数-1)×工位间距+S×2860≥40≥26038.5
B612LX+808LY+808612LX+828LY+828LX+372LY+372(单边工位数-1)×工位间距+S×2(单边工位数-1)×工位间距+S×21320≥380
