斜角型拖链接头 JT-KXRSM

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

拖链

代码	内高	开口方向	横梁	腔数	材质	颜色	允许温度	阻燃等级	类型
JT-KXRSM	10	外径打开	桥式	单腔	工程塑料	黑色	-20℃~100℃	UL94-HB	一般用

本系列拖链标准型号包含一套接头(移动端、固定端各一个)。

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型	梳状板	材质	颜色	允许温度	阻燃等级
JT-KVRSM	10系列拖链用	有	工程塑料	黑色	-20℃~100℃	UL94-HB
JT-KVRSG	10系列拖链用	无	工程塑料	黑色	-20℃~100℃	UL94-HB

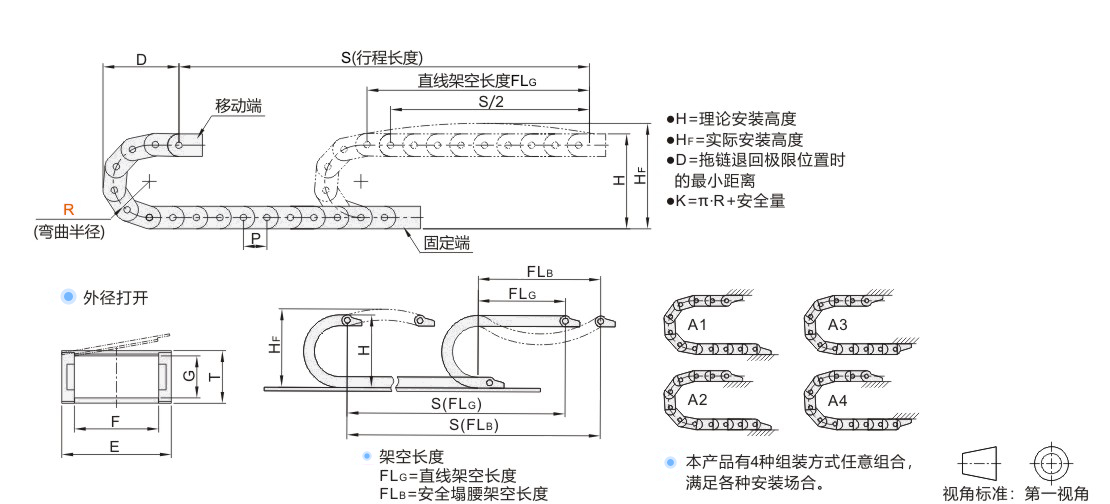

选型参数

拖链

型号		弯曲半径R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	安装尺寸			实际安装高度HF	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	重量 ( kg/m)
代码	规格	弯曲半径R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	H	D	K	实际安装高度HF	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	重量 ( kg/m)
JT-KXRSM	1010	18	1~ (最小单位1)	(带梳状板) JT-KVRSM (无梳状板) JT-KVRSG	10	12.5	10	16	13	49	50	109	64	8	0.2	0.6	≈0.12
		28								69	60	140	84
		38								89	70	171	104
	1020	18					20	26		49	50	109	64				≈0.14
		28								69	60	140	84
		38								89	70	171	104
	1030	18					30	36		49	50	109	64				≈0.17
		28								69	60	140	84
		38								89	70	171	104
	1040	18					40	46		49	50	109	64				≈0.20
		28								69	60	140	84
		38								89	70	171	104
	1050	18					50	56		49	50	109	64				≈0.26
		28								69	60	140	84
		38								89	70	171	104

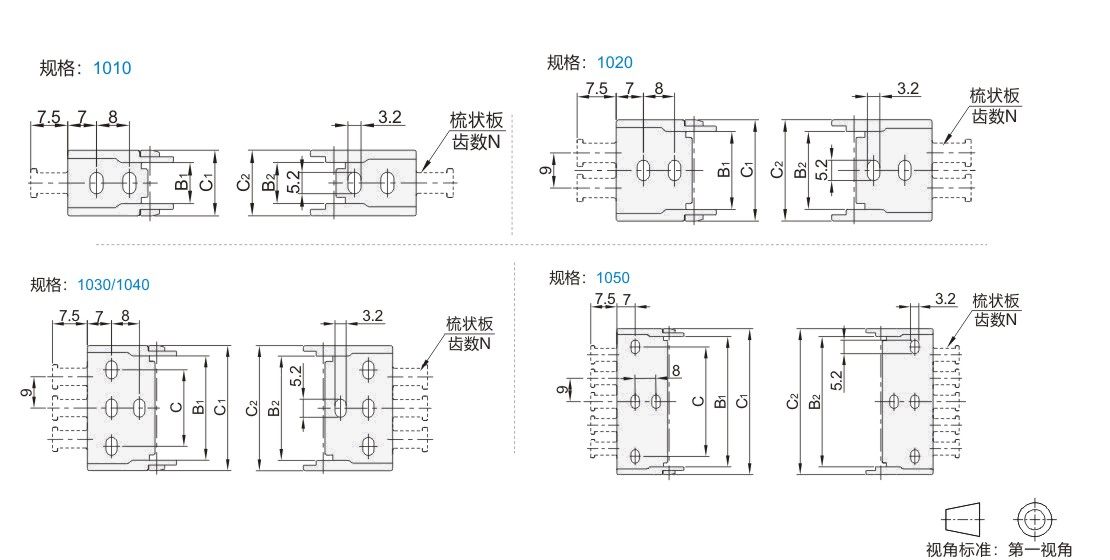

接头

型号		内宽	B1	B2	C1	C2	C	梳状板齿数N	适用拖链
代码	规格	内宽	B1	B2	C1	C2	C	仅适用JT-KVRSM	适用拖链
JT-KVRSM JT-KVRSG	1010	10	10	10	16	16	—	1	JT-KXRSM-1010
	1020	20	20	20	26	26	—	2	JT-KXRSM-1020
	1030	30	30	30	36	36	22	3	JT-KXRSM-1030
	1040	40	40	40	46	46	32	4	JT-KXRSM-1040
	1050	50	50	50	56	56	42	5	JT-KXRSM-1050

暂未上传文档资料
