产品详情
文档下载

代码	接管方式	吸盘材质	颜色	类型
JT-LUVYXD	快速接头型	丁腈橡胶NBR	黑色	固定式顶部真空端口
JT-LUVYXU	快速接头型	导电性硅橡胶SE	黑色	固定式顶部真空端口
JT-LUVYXX	快速接头型	丁腈橡胶NBR	黑色	弹簧式顶部真空端口
JT-LUVYXL	快速接头型	导电性硅橡胶SE	黑色	弹簧式顶部真空端口
JT-LUVYLD	快速接头型	丁腈橡胶NBR	黑色	弹簧式侧面真空端口
JT-LUVYLU	快速接头型	导电性硅橡胶SE	黑色	弹簧式侧面真空端口
JT-LUVYLX	螺纹型	丁腈橡胶NBR	黑色	弹簧式直接安装型
JT-LUVYLL	螺纹型	导电性硅橡胶SE	黑色	弹簧式直接安装型

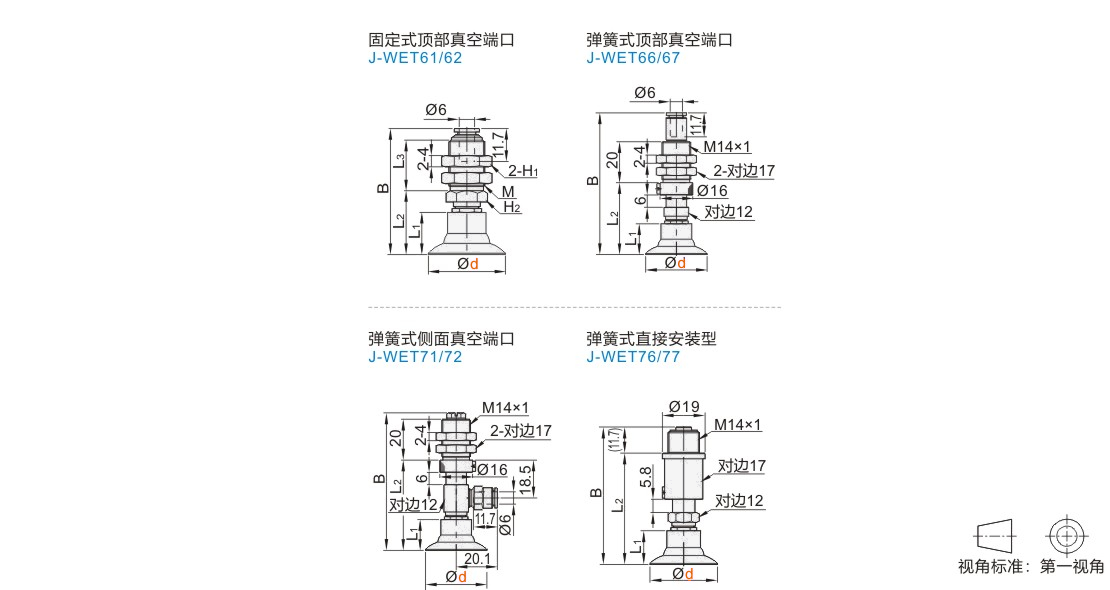

选型参数

固定式顶部真空端口

型号		B	M	L1	L2	L3	对边 H1	对边 H2	重量 (g)
代码	盘径d	B	M	L1	L2	L3	对边 H1	对边 H2	重量 (g)
JT-LUVYXD JT-LUVYXU	4	40.4	M12×1	12.2	18.3	18.5	14	12	9.5
	6								16
	8								16
	10	42.2		14	20.1				24.5
	15	42.2		14	20.1				24.5
	20	44.8	M14×1	15	22.7	18	17	14	40.5
	30								43.5
	40								50

弹簧式顶部真空端口

型号		B	L1	L2	弹簧最大负载 (N)	重量 (g)
代码	盘径d	B	L1	L2	弹簧最大负载 (N)	重量 (g)
JT-LUVYXX JT-LUVYXL	4	66.4	12.2	32.3	4.0~7.1	20.5
	6					22
	8					22
	10	68.2	14	34.1		39
	15	68.2	14	34.1		39
	20	69.2	15	35.1	7.0~12.6	43.5
	30					47
	40					53.5

弹簧式侧面真空端口

型号		B	L1	L2	弹簧最大负载 (N)	重量 (g)
代码	盘径d	B	L1	L2	弹簧最大负载 (N)	重量 (g)
JT-LUVYLD JT-LUVYLU	4	64.4	12.2	41.3	4.0~7.1	17
	6					19
	8					19
	10	66.2	14	43.1		51
	15	66.2	14	43.1		51
	20	67.2	15	44.1	7.0~12.6	55.5
	30					58.5
	40					65

弹簧式直接安装型

型号		B	L1	L2	弹簧最大负载 (N)	重量（g）
代码	盘径d	B	L1	L2	弹簧最大负载 (N)	重量（g）
JT-LUVYLX JT-LUVYLL	4	57.3	12.2	45.6	7.9~15.0	18
	6
	8
	10	59.1	14	47.4		59
	15	59.1	14	47.4		59
	20	61.1	15	49.4		62.5
	30					65.5
	40					72

特性：
最适合于易破的制品或塑料品。
