轴径D(mm) *

长度L(mm) *

8~1200/1

导向轴直杆型带挡圈槽 g6公差

图片仅供参考

导向轴直杆型带挡圈槽 g6公差

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
10 PCS	9.8折	-	-	-
100 PCS	9.5折	-	-	-

购买数量：

预计发货：1 天 按订单确认后起算

代码	D公差	材质	硬度	表面处理	类型
JT-RAMXSU	g6	SUJ2	高频淬火有效硬化层深度见P131 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~	带挡圈槽型
JT-RAMXSX	g6	SUS440C或同等硬度耐蚀钢	高频淬火有效硬化层深度见P131 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	—	带挡圈槽型
JT-RAMXSL	g6	SUS440C或同等硬度耐蚀钢	高频淬火有效硬化层深度见P131 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~	带挡圈槽型

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。

选型参数

选型表

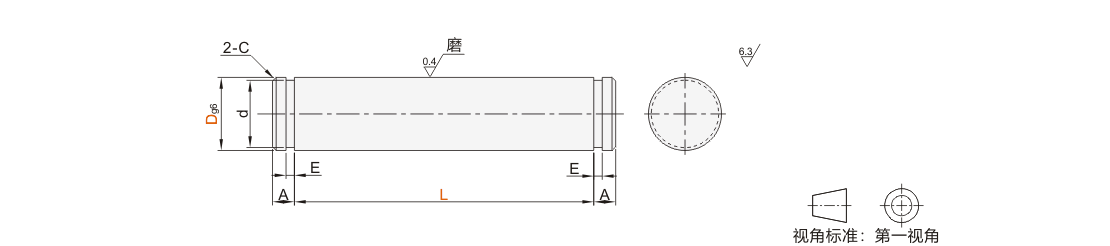

型号			L 最小单位1	A	E		d		附带挡圈(2个)		C
代码	Dg6		L 最小单位1	A	E		d		JT-RAMXSX	JT-RAMXSU/JT-RAMXSL	C
JT-RAMXSU JT-RAMXSX JT-RAMXSL	3	-0.002 -0.008	8~400	2	0.5	+0.05 0	2	+0.06 0	TBP11-2	TBP12-2	0.5
	4	-0.004 -0.012			0.7	+0.1 0	3	+0.06 0	TBP11-3	TBP12-3
	5						4	+0.075 0	TBP11-4	TBP12-4
	6		15~600				5	+0.075 0	TBP11-5	TBP12-5
	8	-0.005 -0.014	15~800	3	0.9		7	+0. 09 0	TBP11-7	TBP12-7
	10	-0.005 -0.014	15~800	3	1.15	+0.14 0	9.6	0 - 0.09	TBP01-10	TBP02-10
	12	-0.006 -0.017	15~ 1000	3.5			11.5	0 -0.11	TBP01-12	TBP02-12
	13		20~ 1000				12.4		TBP01-13	TBP02-13
	15		20~ 1200				14.3		TBP01-15	TBP02-15
	16		25~ 1200				15.2		TBP01-16	TBP02-16
	18				1.35		17		TBP01-18	TBP02-18
	20	-0.007 -0.020					19	0 -0.21	TBP01-20	TBP02-20	1.0
	25		30~ 1200	4.5			23.9		TBP01-25	TBP02-25
	30		30~ 1200	4.5	1.65		28.6		TBP01-30	TBP02-30

适用挡圈请参阅怡合达电商平台。
