十字槽盘头螺钉

图片仅供参考

十字槽盘头螺钉

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	表面处理	适用标准	类型
JT-YBISD	粗牙	SWCH	镀蓝白锌	GB/T 818-2000 ISO 7045-1994	十字槽盘头螺钉
JT-YBISU	粗牙	SUS304	一	GB/T 818-2000 ISO 7045-1994	十字槽盘头螺钉
JT-YBISQ	粗牙	SUS316	一	GB/T 818-2000 ISO 7045-1994	十字槽盘头螺钉
JT-YBISF	粗牙	低碳钢	黑色达克罗	GB/T 818-2000	十字槽盘头螺钉
JT-YBISX	粗牙	SUS304	一	GB/T 823-2016	十字槽小盘头螺钉

选型参数

十字槽盘头螺钉（SWCH)

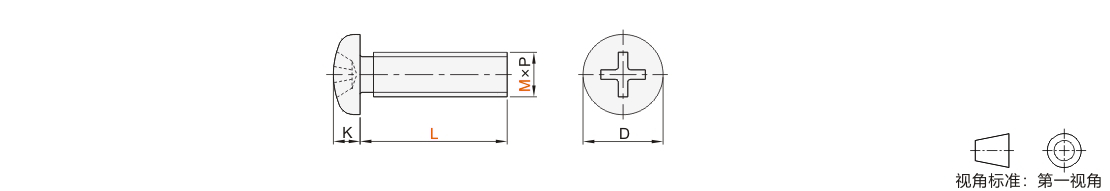

型号		L	P 螺距	D		K
代码	M	L	P 螺距	max	min	max	min
JT-YBISD	2.5	4 6 8 10 12	0.45	5	4.7	2.1	1.96
	3	4 6 8 10 12 16 18 20 25 30 35 40	0.5	5.6	5.3	2.4	2.26
	4	5 6 8 10 12 14 16 20 25 30	0.7	8	7.64	3.1	2.92
	5	8 10 12 14 16 20 25 30 35 40	0.8	9.5	9.14	3.7	3.52
	6	8 10 12 14 16 20 25 30 35 40 45 50 65	1	12	11.57	4.6	4.3

十字槽盘头螺钉（SUS304)

型号		L	P 螺距	D		K
代码	M	L	P 螺距	max	min	max	min
JT-YBISU	1.6	2 3 4 5 6 8 10 12 14 16	0.35	3.2	2.9	1.3	1.16
	2	2 3 3.5 4 5 6 8 10 12 14 16 18 20 25	0.4	4	3.7	1.6	1.46
	2.5	3 4 5 6 8 10 12 14 16 18 20 25 30	0.45	5	4.7	2.1	1.96
	3	4 5 6 8 10 12 14 16 18 20 25 30 35 40 45 50	0.5	5.6	5.3	2.4	2.26
	3.5	6 8 10 12 14 16 20 25 35	0.6	7	6.64	2.6	2.46
	4	6 8 10 12 14 16 18 20 25 30 35 40 45 50 55 60 65 70 75 80	0.7	8	7.64	3.1	2.92
	5	6 8 10 12 14 15 16 18 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100	0.8	9.5	9.14	3.7	3.52
	6	8 10 12 14 16 18 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100	1	12	11.57	4.6	4.3
	8	10 12 14 16 18 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100	1.25	16	15.57	6	5.7
	10	12 14 16 18 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100	1.5	20	19.48	7.5	7.14

十字槽盘头螺钉(SUS316)

型号		L	P 螺距	D	K
代码	M	L	P 螺距	D	K
JT-YBISQ	2.5	5 6 8	0.45	5	2.1
	3	6 8 10 12 16 20 25 30 35 40	0.5	5.6	2.4
	4	6 8 10 12 16 20 25 30 35 40	0.7	8	3.1
	5	8 10 12 16 20 25 30 35 40	0.8	9.5	3.7
	6	12 16 20 25 30 35 40 45	1	12	4.6
	8	12 14 20 25 30 35 40 45 50	1.25	16	6

十字槽盘头螺钉(低碳钢)

型号		L	P 螺距	D		K
代码	M	L	P 螺距	max	min	max	min
JT-YBISF	3	5 6 8 10 12 14 16 18 20	0.5	5.6	5.3	2.4	2.26
	4	5 6 8 10 12 14 16 18 20	0.7	8	7.64	3.1	2.92
	5	8 10 12 14 16 18 20 25	0.8	9.5	9.14	3.7	3.52
	6	8 10 12 14 16 18 20 25 30	1	12	11.57	4.6	4.3

十字槽小盘头螺钉

型号		L	P 螺距	D		K
代码	M	L	P 螺距	max	min	max	min
(SUS304) JT-YBISX	2	3 4 5 6 8 10 12 14 16 18 20 22 25	0.4	3.5	3.2	1.4	1.26
	2.5	3 4 5 6 8 10 12 14 16 18 20 22 25 30	0.45	4.5	4.2	1.8	1.66
	3	4 5 6 8 10 12 14 16 18 20 22 25 30 35 40 45 50	0.5	5.5	5.2	2.15	2.01
	4	5 6 8 10 12 14 16 18 20 22 25 30 35 40 45 50 55 60 65 70 75 80	0.7	7	6.64	2.75	2.61
	5	6 8 10 12 14 16 18 20 22 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100	0.8	9	8.64	3.45	3.27
	6	8 10 12 14 16 18 20 22 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100	1	10.5	10.JT-VMPSLCSFZMPNZFZ	4.1	3.8
	8	10 12 14 16 18 20 22 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100	1.25	14	13.57	5.4	5.1
