斜角型拖链接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

拖链

代码	内高	打开方式	横梁	腔数	材质	颜色	允许温度	阻燃等级	类型
JT-KXRDQ	18	内径打开	半封闭式	单腔	工程塑料	黑色	-20°C~100℃	UL94-HB	一般用

本系列拖链标准型号包含一套接头(移动端、固定端各一个)。

每米链节数=1000÷节距P

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型		梳状板	材质	颜色	允许温度	阻燃等级
JT-KVRDQ	18系列拖链用	常规型	有	工程塑料	黑色	-20°C~100℃	UL94-HB
JT-KVRDO		常规型	无
JT-KVRDL		兼容型	有
JT-KVRDG		兼容型	无

选型参数

拖链

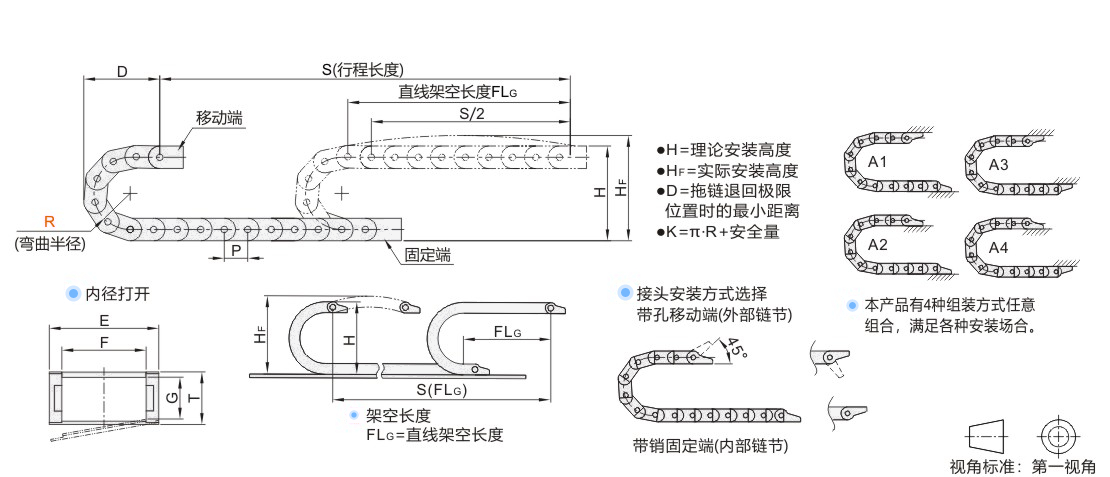

型号		弯曲半径R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	安装尺寸			实际安装高度HF	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	重量 (kg/m)
代码	规格	弯曲半径R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	H	D	K	实际安装高度HF	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	重量 (kg/m)
JT-KXRDQ	1818	28	1~ (最小单位1)	(带梳状板) JT-KVRDQ JT-KVRDL (无梳状板) JT-KVRDO JT-KVRDG	18	23	18	29	30.5	79	101	210	99	16	1.5	1.4	≈0.41
		38								99	111	241	119
		48								119	121	273	139
		60								143	133	310	163
		75								173	148	358	193
	1825	28					25	36		79	101	210	99				≈0.43
		38								99	111	241	119
		48								119	121	273	139
		60								143	133	310	163
		75								173	148	358	193
	1837	28					37	48		79	101	210	99				≈0.48
		38								99	111	241	119
		48								119	121	273	139
		60								143	133	310	163
		75								173	148	358	193
	1850	28					50	61		79	101	210	99				≈0.52
		38								99	111	241	119
		48								119	121	273	139
		60								143	133	310	163
		75								173	148	358	193

接头

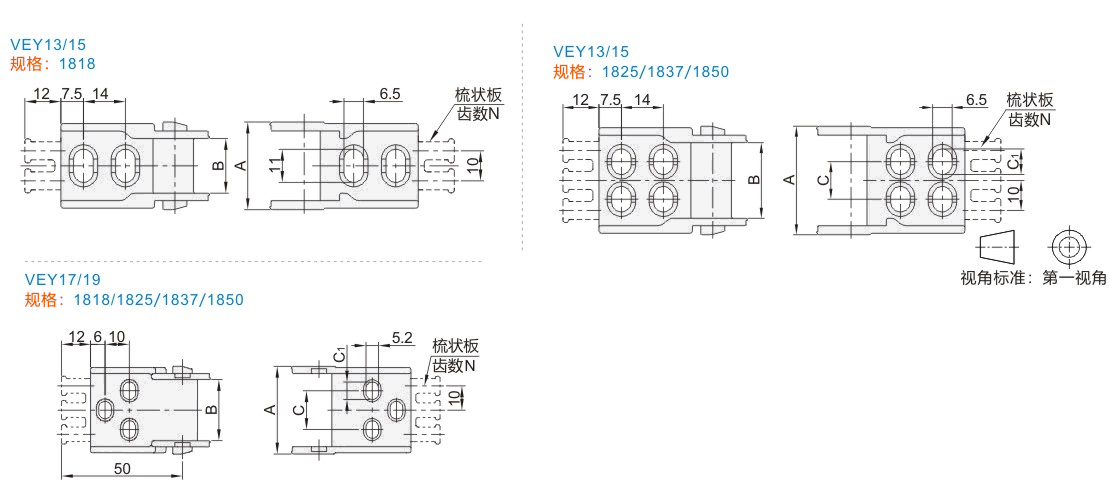

型号		内宽	A	B	C	C1	梳状板齿数N	适用拖链
代码	规格	内宽	A	B	C	C1	仅适用JT-KVRDQ/JT-KVRDL	适用拖链
JT-KVRDQ JT-KVRDO	1818	18	29.2	18.2	—	—	2	JT-KXRDQ-1818
	1825	25	36.2	25.2	12.5	8.5	3	JT-KXRDQ-1825
	1837	37	48.2	37.2	22	11	4	JT-KXRDQ-1837
	1850	50	61.2	50.2	35	11	5	JT-KXRDQ-1850
JT-KVRDL JT-KVRDG	1818	18	29.2	18.2	12	6.3	2	JT-KXRDQ-1818
	1825	25	36.2	25.2	16	7.3	3	JT-KXRDQ-1825
	1837	37	48.2	37.2	25	7.3	4	JT-KXRDQ-1837
	1850	50	61.2	50.2	35	7.3	5	JT-KXRDQ-1850
