规格 *

方形丝杠支座组件低肩型压盖内藏型角接触轴承型

图片仅供参考

方形丝杠支座组件低肩型压盖内藏型角接触轴承型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①③⑤	材质 / ④	表面处理 / ①③④⑤	类型
JT-RQBVUD	S45C	SUJ2	发黑	固定侧 ● 角接触轴承型
JT-RQBVUU	S45C	SUJ2	无电解镀镍	固定侧 ● 角接触轴承型
JT-RQBVUQ	S45C	SUJ2	镀黑铬	固定侧 ● 角接触轴承型

构成零件

编号	零件名称	数量
①	轴承固定座	1
②	角接触轴承 5级	1对
③	轴承盖	1
④	轴环	2
⑤	支座用螺母(带紧定螺钉)	1
⑥	油封	2

①②③⑥已组装好，请勿拆解，否则将影响精度。
使用经预压调整后的JIS 5级的角接触球轴承、最适用于高精度、高速旋转用途。

选型参数

选型表

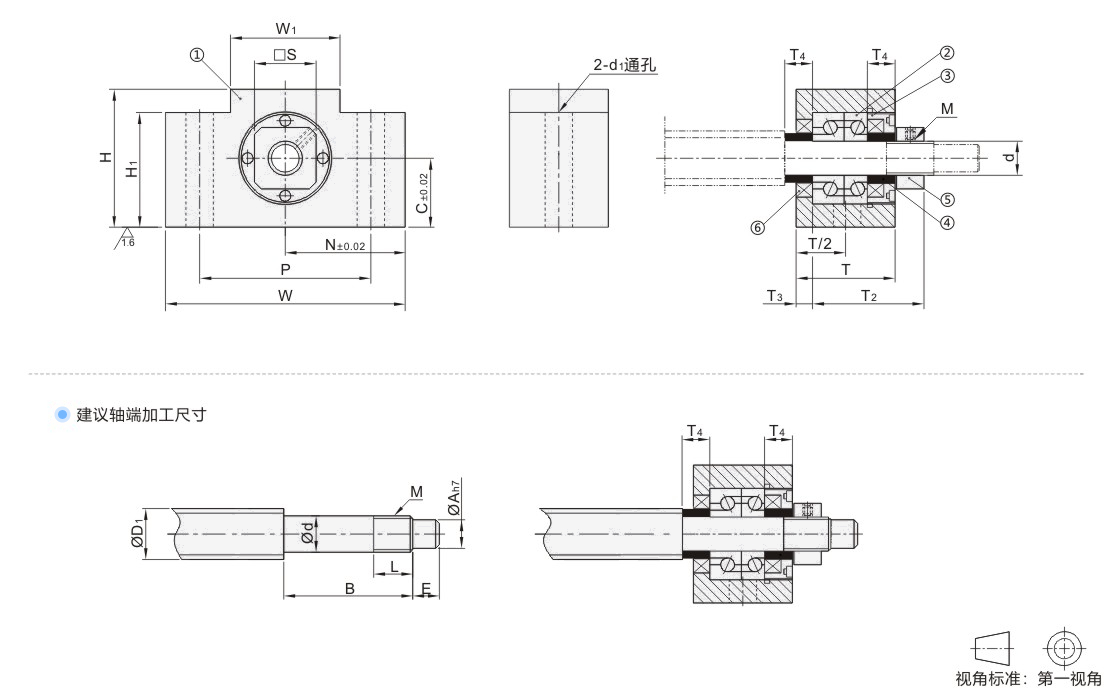

型号		Ød	T	T2	T3	W	H	C	N	W1	H1	P	Ød1	S	建议轴端加工尺寸
代码	规格														搭配丝杠轴径	轴端部外径		轴端部加工尺寸			公称螺纹		间隔环长度
代码	规格														ØD1	Ød		ØA	B	E	M	L	T4
发黑 JT-RQBVUD 无电解镀镍 JT-RQBVUU 镀黑铬 JT-RQBVUQ	10	10	27	29.5	6	70	43	25	35	36	24	52	9	16	12/14/15	10	-0.005 -0.012	8	36	15	M10×P1.0	11	5.5
	12	12	27	29.5	6	70	43	25	35	36	24	52	9	19	14/15/16	12	-0.005 -0.012	10	36	15	M12×P1.0	11	5.5
	15	15	29	36	5	80	49	30	40	41	25	60	11	22	18/20	15	-0.005 -0.014	12	47	20	M15×P1.0	18	10
