ECL11闭环型同步带

图片仅供参考

ECL11闭环型同步带

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	齿距	材质 / 主体	材质 / 芯线	颜色 / 主体	使用温度	类型	类型
ECL11	3	聚氨酯	钢丝	浅灰色	0~80℃	H3M	经济型
ECL11	5	聚氨酯	钢丝	浅灰色	0~80℃	H5M	经济型
ECL11	8	聚氨酯	钢丝	浅灰色	0~80℃	H8M	经济型

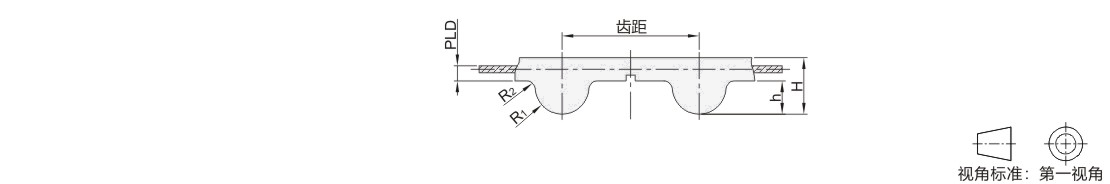

代码	齿形		齿距	h			H	PLD			R1		R2
ECL11	H3M		3	1.17			2.4	0.381			0.86		0.3
	H5M		5	2.06			3.8	0.572			1.5		0.41
	H8M		8	3.38			6	0.686			2.59		0.76

皮带宽度公差

皮带宽度(mm)			公差
3~30			±0.5
31~50			±0.8

适用于轻负载，低转速的传动系统。

同步带芯线采用螺旋缠绕的方式排列，分切后可能会看到芯线层，不影响产品性能。

聚氨酯同步带随时间变化可能有颜色差异，对强度及使用性能无影响。

选型参数

JT-VMIDD-H3M(齿距：3)

型号		皮带周长	齿数		型号		皮带周长	齿数
代码	皮带公称宽度	皮带周长	齿数		代码	皮带公称宽度	皮带周长	齿数
JT-VMIDD-H3M	60 (6mm) 90 (9mm) 120 (12mm) 150 (15mm)	138	46		JT-VMIDD-H3M	60 (6mm) 90 (9mm) 120 (12mm) 150 (15mm)	477	159
		150	50				480	160
		177	59				486	162
		186	62				489	163
		201	67				492	164
		210	70				495	165
		219	73				501	167
		234	78				513	171
		240	80				516	172
		249	83				519	173
		255	85				522	174
		258	86				525	175
		264	88				531	177
		270	90				534	178
		288	96				537	179
		291	97				540	180
		297	99				546	182
		300	100				549	183
		306	102				552	184
		309	103				558	186
		312	104				564	188
		318	106				570	190
		321	107				576	192
		324	108				582	194
		330	110				588	196
		336	112				591	197
		339	113				594	198
		345	115				597	199
		351	117				600	200
		354	118				603	201
		357	119				606	202
		360	120				633	211
		363	121				648	216
		366	122				654	218
		372	124				669	223
		375	125				672	224
		381	127				675	225
		384	128				681	227
		390	130				684	228
		399	133				687	229
		405	135				699	233
		411	137				708	236
		414	138				711	237
		420	140				720	240
		426	142				726	242
		432	144				732	244
		438	146				741	247
		444	148				744	248
		447	149				750	250
		453	151				765	255
		459	153				855	285
		462	154				1050	350
		474	158				/

JT-VMIDD-H5M(齿距：5)

型号		皮带周长	齿数		型号		皮带周长	齿数
代码	皮带公称宽度	皮带周长	齿数		代码	皮带公称宽度	皮带周长	齿数
JT-VMIDD-H5M	90 (9mm) 150 (15mm) 250 (25mm) 300 (30mm)	160	32		JT-VMIDD-H5M	90 (9mm) 150 (15mm) 250 (25mm) 300 (30mm)	585	117
		225	45				590	118
		230	46				595	119
		235	47				600	120
		240	48				605	121
		245	49				610	122
		250	50				615	123
		255	51				625	125
		260	52				630	126
		265	53				635	127
		270	54				640	128
		275	55				645	129
		285	57				650	130
		290	58				655	131
		295	59				665	133
		300	60				670	134
		305	61				675	135
		330	66				680	136
		335	67				685	137
		340	68				690	138
		360	72				700	140
		365	73				710	142
		370	74				715	143
		375	75				720	144
		380	76				725	145
		390	78				730	146
		395	79				740	148
		400	80				745	149
		405	81				750	150
		410	82				755	151
		420	84				760	152
		425	85				765	153
		430	86				770	154
		435	87				775	155
		440	88				780	156
		450	90				820	164
		460	92				830	166
		465	93				865	173
		470	94				870	174
		480	96				1100	220
		490	98				/
		500	100
		505	101
		510	102
		520	104
		525	105
		535	107
		540	108
		545	109
		550	110
		560	112
		565	113
		570	114
		575	115
		580	116

JT-VMIDD-H8M(齿距：8)

型号		皮带周长	齿数
代码	皮带公称宽度	皮带周长	齿数
JT-VMIDD-H8M	200 (20mm) 250 (25mm) 300 (30mm) 400 (40mm)	344	43
		352	44
		376	47
		384	48
		400	50
		416	52
		424	53
		432	54
		440	55
		448	56
		464	58
		472	59
		480	60
		488	61
		496	62
		512	64
		520	65
		528	66
		536	67
		544	68
		552	69
		560	70
		568	71
		576	72
		584	73
		592	74
		600	75
		608	76
		616	77
		624	78
		632	79
		640	80
		648	81
		672	84
		680	85
		688	86
		696	87
		712	89
		720	90
		736	92
		744	93
		768	96
		776	97
		856	107
		920	115
		960	120
