还有0项未选择重置

选择代码

选型参数

额定流量范围+额定流量范围 *

配管口径+配管口径 *

输出规格\温度传感器+导线\可选项 *

托架\可选项 *

图片仅供参考

电子式流量开关分离传感器型

产品属性：

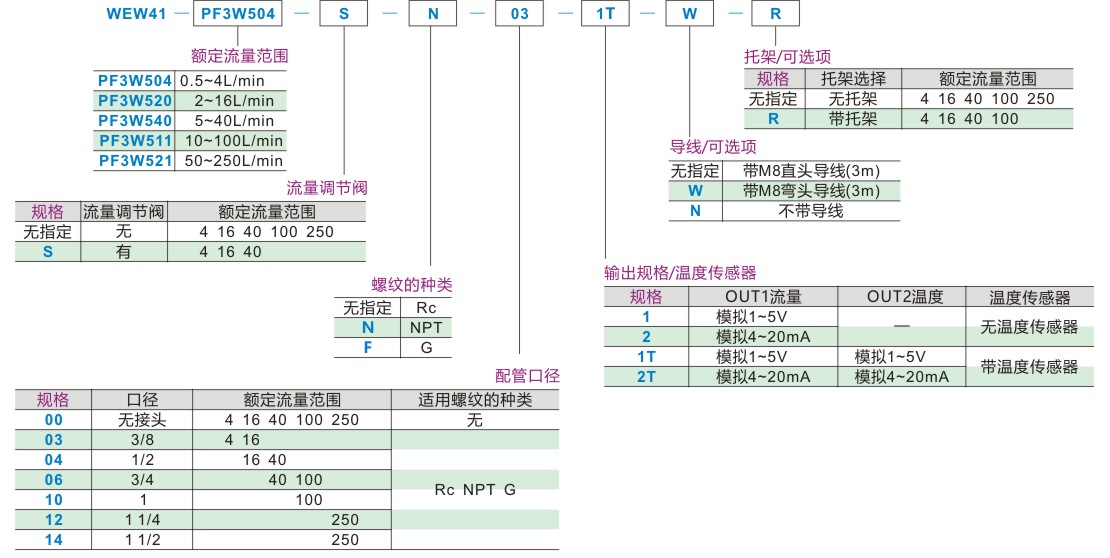

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

型号	适合流体	检测方式	额定流量范围	使用流体温度	精度	重复精度	温度特性	使用压力范围^注2)	耐压试验压力^注2)	压力损失(无流量调节阀时)	模拟输出 / 响应时间^注3)	模拟输出 / 电压输出	模拟输出 / 电流输出	动作指示灯	电源电压	消耗电流	耐环境 / 保护等级	耐环境 / 使用温度范围	耐环境 / 使用湿度范围	耐环境 / 耐电压^注4)	耐环境 / 绝缘电阻	接液部材质^注5)		配管口径	质量 / 无温度传感器/无流量调节阀	质量 / 有温度传感器/无流量调节阀	质量 / 无温度传感器/有流量调节阀	质量 / 有温度传感器/有流量调节阀	质量 / 带插头导线的场合
JT-UVUFD-PF3W504	水以及乙二醇水溶液(但粘度3mPa·s[3cP]以下)^注1)	卡门涡街式	0.5~4L/min	0~90℃(未冻结未结露)	±3%F.S.	±2%F.S.	±5%F.S.(25℃基准)	0~1MPa^注2)	1.5MPa	最大流量时45kPa以下	1S	输出电压:1~5V 输出阻抗:1kΩ	输出电流：4~20mA 最大负载阻抗：DC12V时300Ω、DC24V时600Ω	电源确认用、流量指示(对应流量、灯闪的速度有变化)、其他错误显示	DC12~24V±10%	30mA以下	IP65	0~50℃(未冻结未结露)	动作时、保存时:35~85%R.H.(未结露)	AC1000V 1分钟所有外部端子与壳体间	50MΩ以上(DC500V兆欧表) 所有外部端子与壳体间	PPS，SUS304，FKM，SCS13	无润滑脂规格	3/8	195g	270g	295g	370g	85g
JT-UVUFD-PF3W520	水以及乙二醇水溶液(但粘度3mPa·s[3cP]以下)^注1)	卡门涡街式	2~16L/min	0~90℃(未冻结未结露)	±3%F.S.	±2%F.S.	±5%F.S.(25℃基准)	0~1MPa^注2)	1.5MPa	最大流量时45kPa以下	1S	输出电压:1~5V 输出阻抗:1kΩ	输出电流：4~20mA 最大负载阻抗：DC12V时300Ω、DC24V时600Ω	电源确认用、流量指示(对应流量、灯闪的速度有变化)、其他错误显示	DC12~24V±10%	30mA以下	IP65	0~50℃(未冻结未结露)	动作时、保存时:35~85%R.H.(未结露)	AC1000V 1分钟所有外部端子与壳体间	50MΩ以上(DC500V兆欧表) 所有外部端子与壳体间	PPS，SUS304，FKM，SCS13	无润滑脂规格	3/8,1/2	245g	320g	345g	415g	85g
JT-UVUFD-PF3W540	水以及乙二醇水溶液(但粘度3mPa·s[3cP]以下)^注1)	卡门涡街式	5~40L/min	0~90℃(未冻结未结露)	±3%F.S.	±2%F.S.	±5%F.S.(25℃基准)	0~1MPa^注2)	1.5MPa	最大流量时45kPa以下	1S	输出电压:1~5V 输出阻抗:1kΩ	输出电流：4~20mA 最大负载阻抗：DC12V时300Ω、DC24V时600Ω	电源确认用、流量指示(对应流量、灯闪的速度有变化)、其他错误显示	DC12~24V±10%	30mA以下	IP65	0~50℃(未冻结未结露)	动作时、保存时:35~85%R.H.(未结露)	AC1000V 1分钟所有外部端子与壳体间	50MΩ以上(DC500V兆欧表) 所有外部端子与壳体间	PPS，SUS304，FKM，SCS13	无润滑脂规格	1/2,3/4	395g	515g	595g	715g	85g
JT-UVUFD-PF3W511	水以及乙二醇水溶液(但粘度3mPa·s[3cP]以下)^注1)	卡门涡街式	10~100L/min	0~90℃(未冻结未结露)	±3%F.S.	±2%F.S.	±5%F.S.(25℃基准)	0~1MPa^注2)	1.5MPa	最大流量时45kPa以下	1S	输出电压:1~5V 输出阻抗:1kΩ	输出电流：4~20mA 最大负载阻抗：DC12V时300Ω、DC24V时600Ω	电源确认用、流量指示(对应流量、灯闪的速度有变化)、其他错误显示	DC12~24V±10%	30mA以下	IP65	0~50℃(未冻结未结露)	动作时、保存时:35~85%R.H.(未结露)	AC1000V 1分钟所有外部端子与壳体间	50MΩ以上(DC500V兆欧表) 所有外部端子与壳体间	PPS，SUS304，FKM，SCS13	无润滑脂规格	3/4,1	705g	840g	—	—	85g
JT-UVUFD- PF3W521	水以及乙二醇水溶液(但粘度3mPa·s[3cP]以下)^注1)	卡门涡街式	50~250L/min	0~90℃(未冻结未结露)	±3%F.S.	±2%F.S.	±5%F.S.(25℃基准)	0~1MPa^注2)	1.5MPa	最大流量时60kPa以下	1S	输出电压:1~5V 输出阻抗:1kΩ	输出电流：4~20mA 最大负载阻抗：DC12V时300Ω、DC24V时600Ω	电源确认用、流量指示(对应流量、灯闪的速度有变化)、其他错误显示	DC12~24V±10%	30mA以下	IP65	0~50℃(未冻结未结露)	动作时、保存时:35~85%R.H.(未结露)	AC1000V 1分钟所有外部端子与壳体间	50MΩ以上(DC500V兆欧表) 所有外部端子与壳体间	PPS，SUS304，FKM，SCS13	无润滑脂规格	1 1/4,1 1/2	875g	1060g	—	—	85g

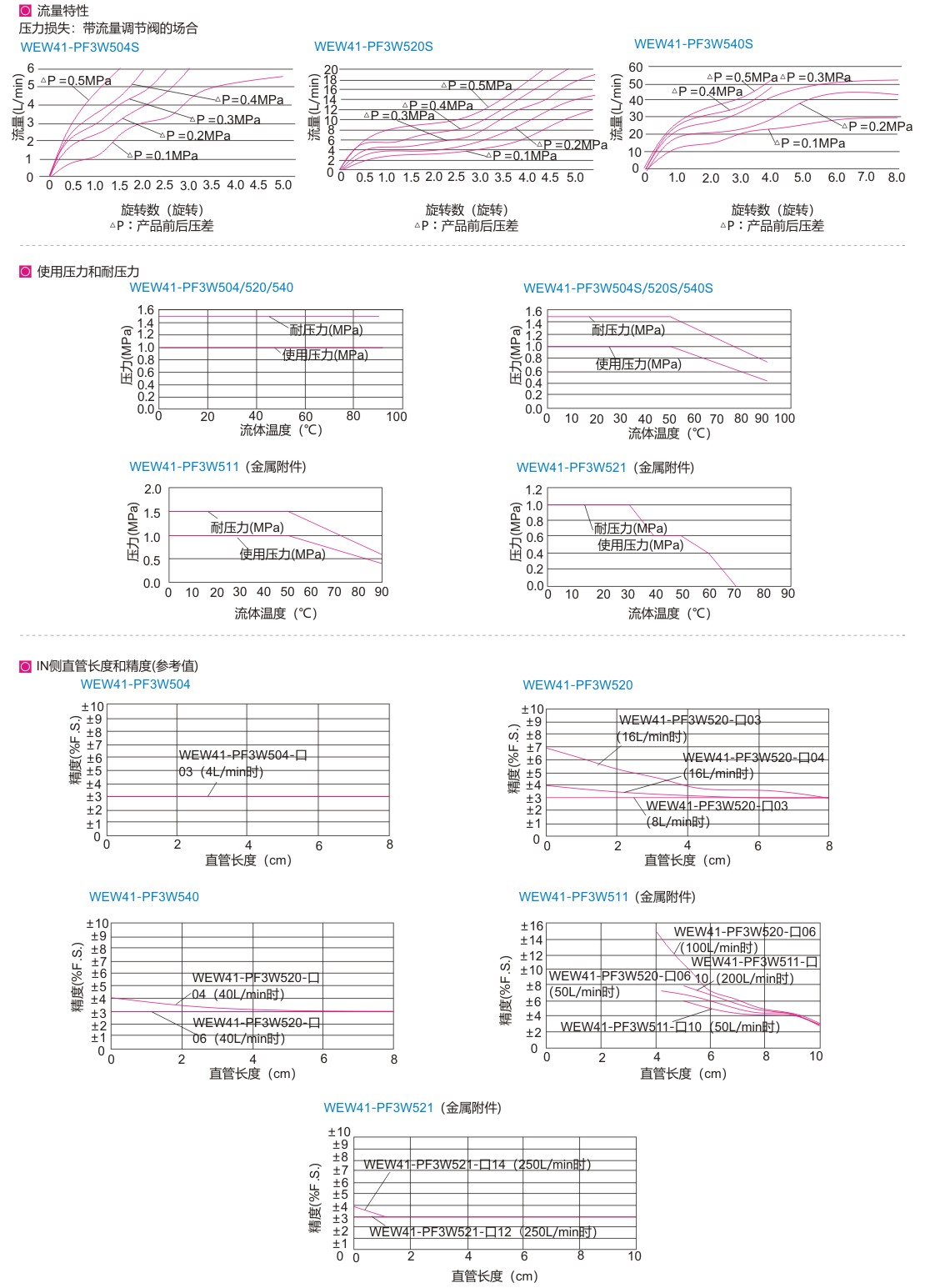

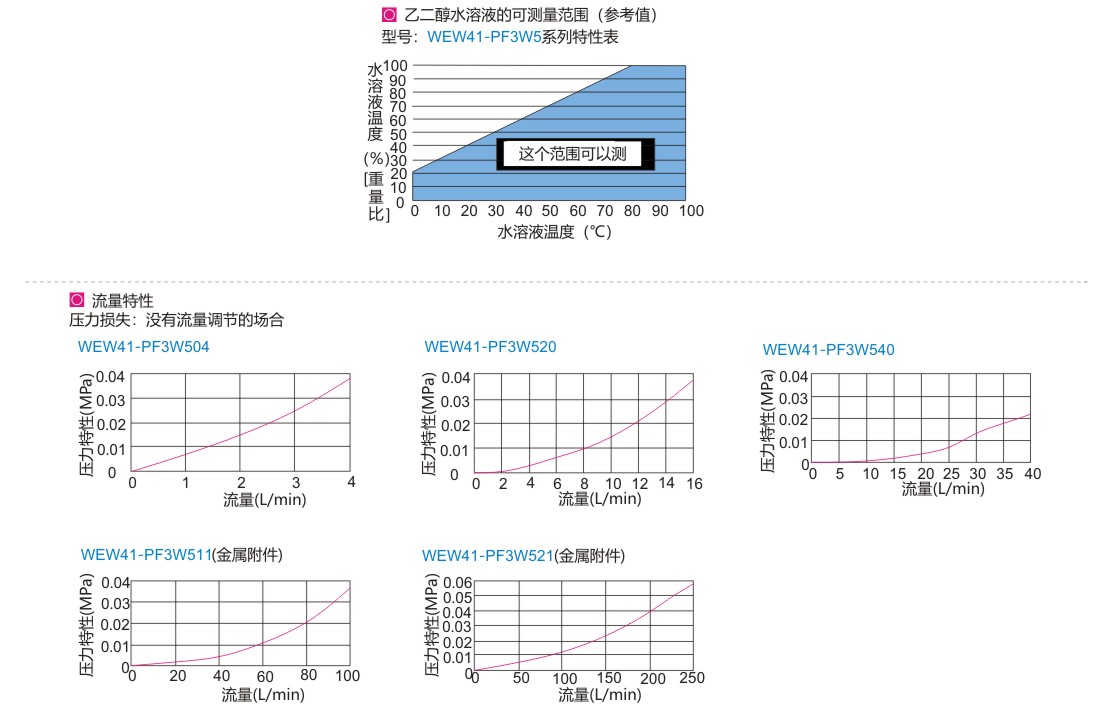

注1）二醇水溶液的可测量范围图。如果是不腐蚀接触部的液体，且粘度在3mPa・s〔3cP〕以下，则可测量。

注2）根据流体温度不同，使用压力范围、耐压力会变化。

注3）针对阶跃输入，达到90%时的响应时间。

注4）当带温度传感器时，耐电压时250VAC。

注5）如有特殊腐蚀性液体请另确认材质信息。

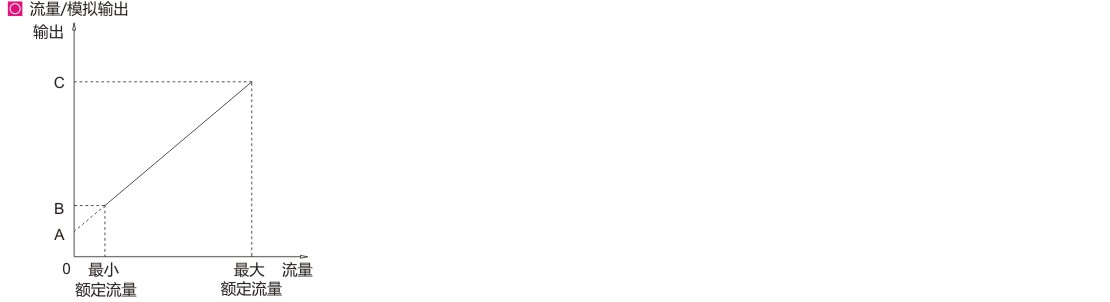

-	A	B			C
-	A	4/16/40	100	250	C
电压输出(V)	1	1.5	1.4	1.8	5
电流输出(mA)	4	6	5.6	7.2	20

型号	额定流量（L/min）
型号	最小	最大
PF3W504	0.5	4
PF3W520	2	16
PF3W540	5	40
PF3W511	10	100
PF3W521	50	250

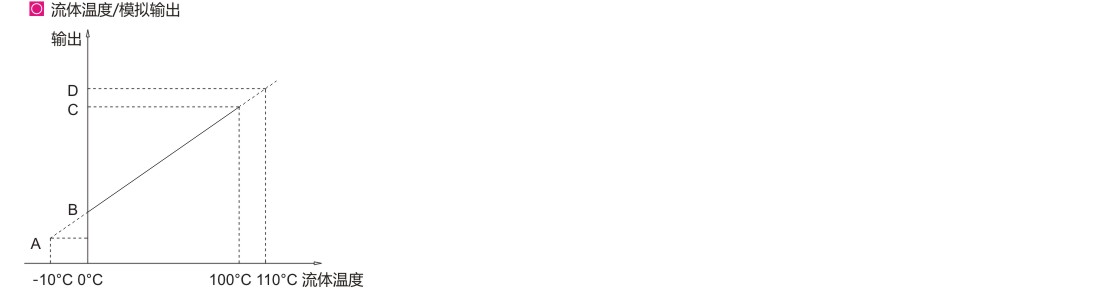

-	A	B	C	D
电压输出(V)	0.6	1	5	5.4
电流输出(mA)	2.4	4	20	21.6

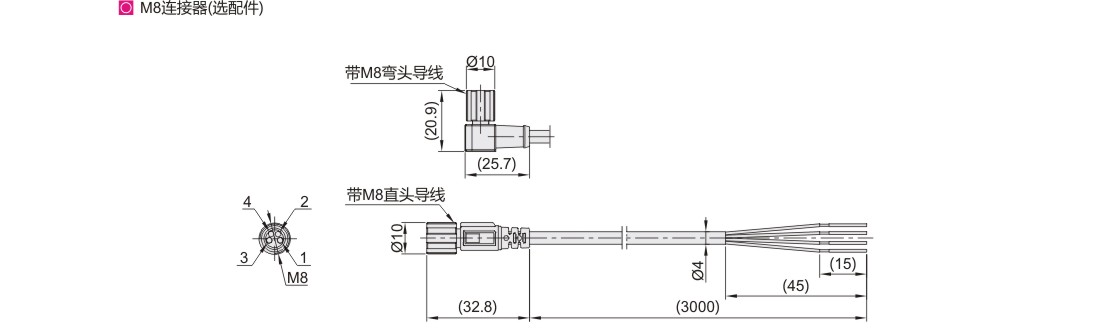

插针编号	内容	导线颜色
1	DC(+)	褐色
2	OUT2	白色
3	DC(-)	蓝色
4	OUT1	黑色

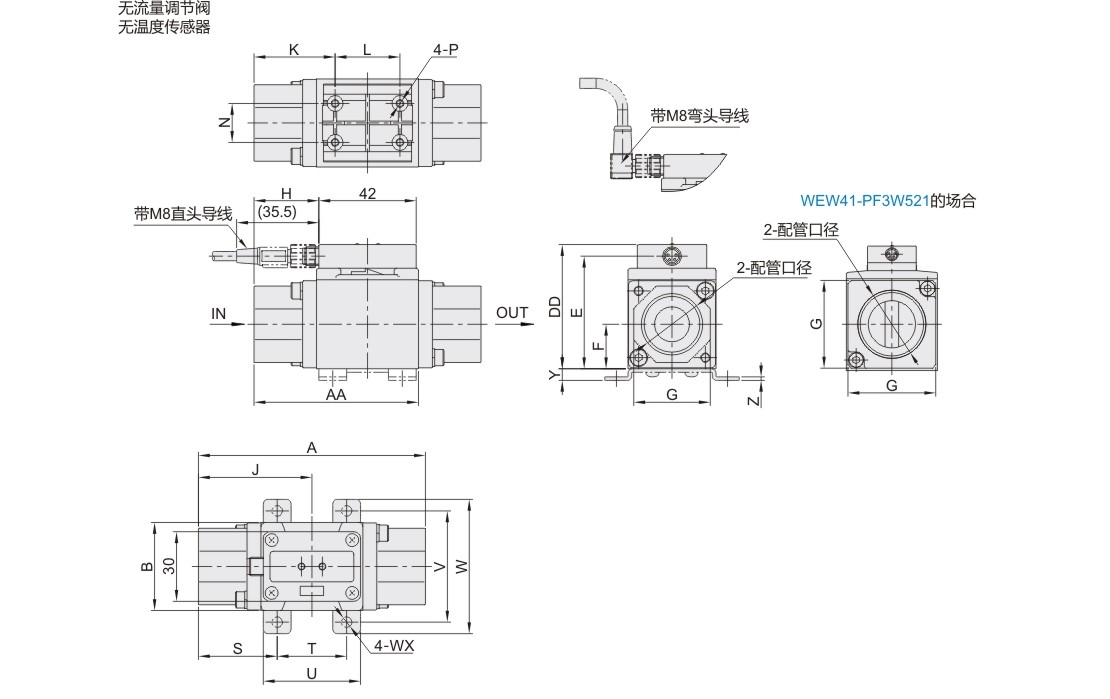

型号	配管口径 (Rc,NPT,G)	A	AA	B	DD	E	F	G	H	J	K	L	N	P	托架尺寸
型号	配管口径 (Rc,NPT,G)	A	AA	B	DD	E	F	G	H	J	K	L	N	P	S	T	U	V	W	WX	Y	Z
PF3W504	3/8	70	50	30	45.5	40.3	15.2	20.9	14	35	26	18	13.6	Ø2.7深14	24	22	32	40	50	4.5	5	1.5
PF3W520	3/8,1/2	78	54	30	45.5	40.3	15.2	23.9	18	39	30	18	13.6	Ø2.7深14	28	22	32	40	50
PF3W540	1/2,3/4	97.9	70.9	38.2	53.5	48.3	19.2	30	27.9	48.9	35	28	16.8	Ø2.7深12	34	30	42	48	58
PF3W511	3/4,1	124	92	46	62.4	57.2	23	40.6	41	62	48	28	18	Ø3.5深12	44	36	48	58	70	5.5	7	2
PF3W521	1 1/4,1 1/2	104	74	56	76.9	71.7	28.5	53.8	31	52	39.5	25	27.5	Ø3.5深14	—

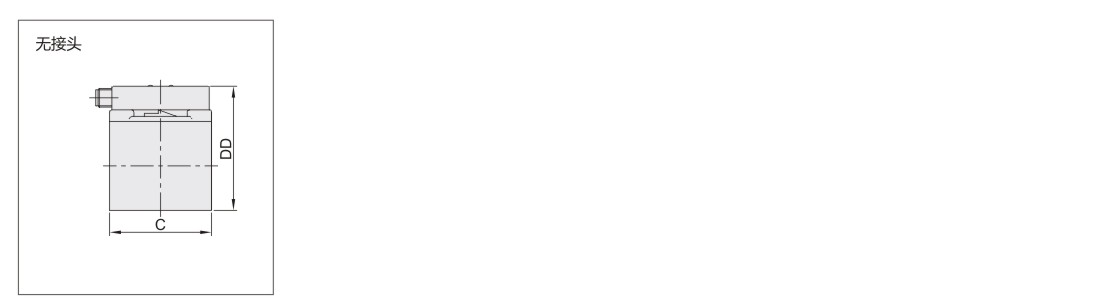

型号	C	DD
PF3W504	30	45.6
PF3W520	30	45.6
PF3W540	44	53.6
PF3W511	60	62.6
PF3W521	44	76.9

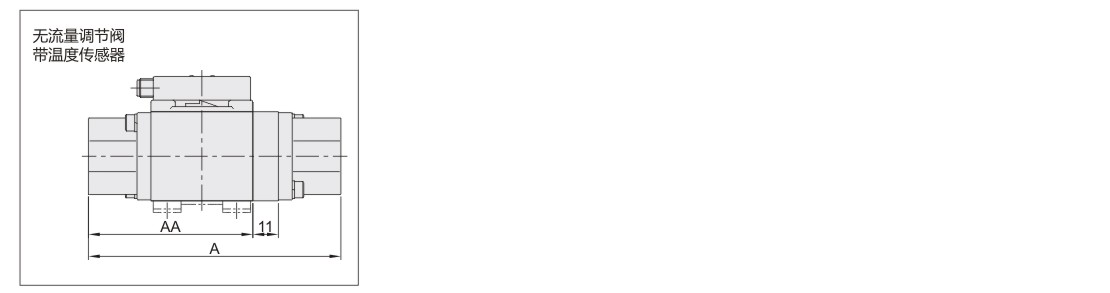

型号	A	AA
PF3W504	81	50
PF3W520	89	54
PF3W540	108.9	70.9
PF3W511	135	92
PF3W521	115	74

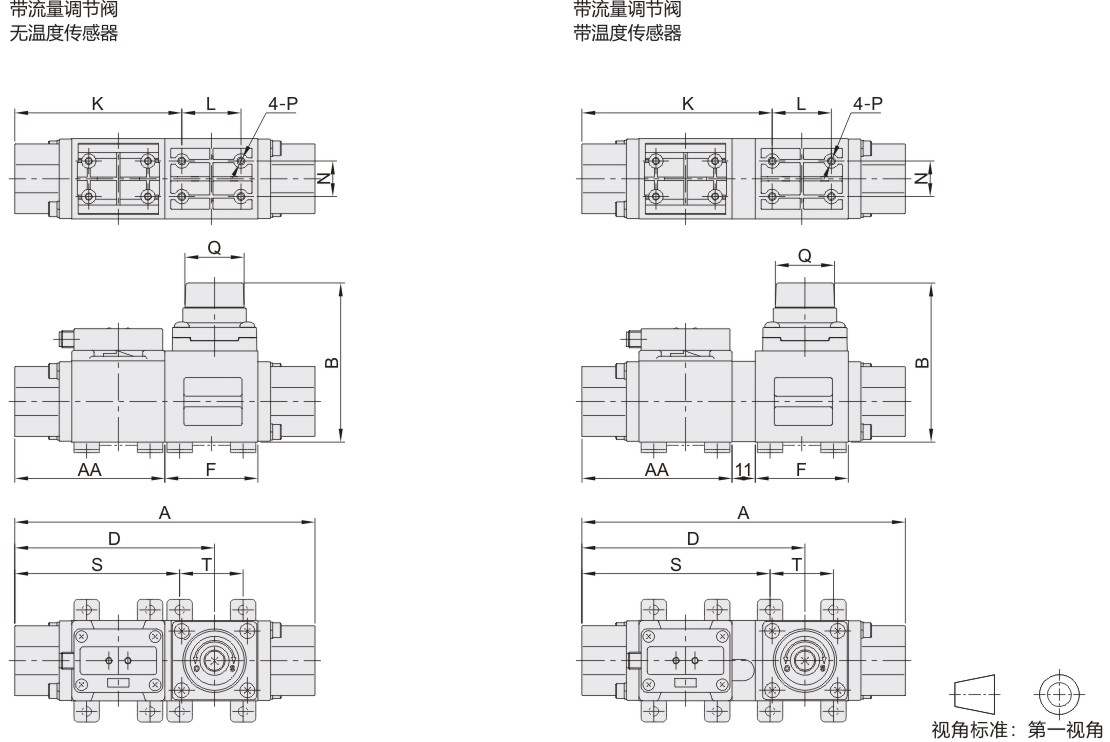

型号	可选配件	A	AA	B	D	F	K	L	N	P	Q		托架尺寸
型号	可选配件	A	AA	B	D	F	K	L	N	P	尺寸	回转数	S	T
PF3W504	带流量调节阀无温度传感器	104.5	50	MAX 70.7	70.3	34.5	58.5	18	13.6	Ø2.7深8	19	6回	56.5	22
PF3W520		112.5	54	MAX 70.7	74.2	34.5	62.5	18	13.6	Ø2.7深8	19	6回	60.5	22
PF3W540		141.9	70.9	MAX 81.8	94.4	44	79	28	16.8	Ø2.7深10	28	7回	78	30
PF3W504	带流量调节阀带温度传感器	115.5	50	MAX 70.7	81.3	34.5	69.5	18	13.6	Ø2.7深8	19	6回	67.5	22
PF3W520		123.5	54	MAX 70.7	85.3	34.5	73.5	18	13.6	Ø2.7深8	19	6回	71.5	22
PF3W540		152.9	70.9	MAX 81.8	105.4	44	90	28	16.8	Ø2.7深10	28	7回	88.9	30
