丝杠支座组件低窄轨型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	类型
JT-IVAOS	铸铁	发黑	一般型传动座 ● 低窄轨型

选型参数

选型表

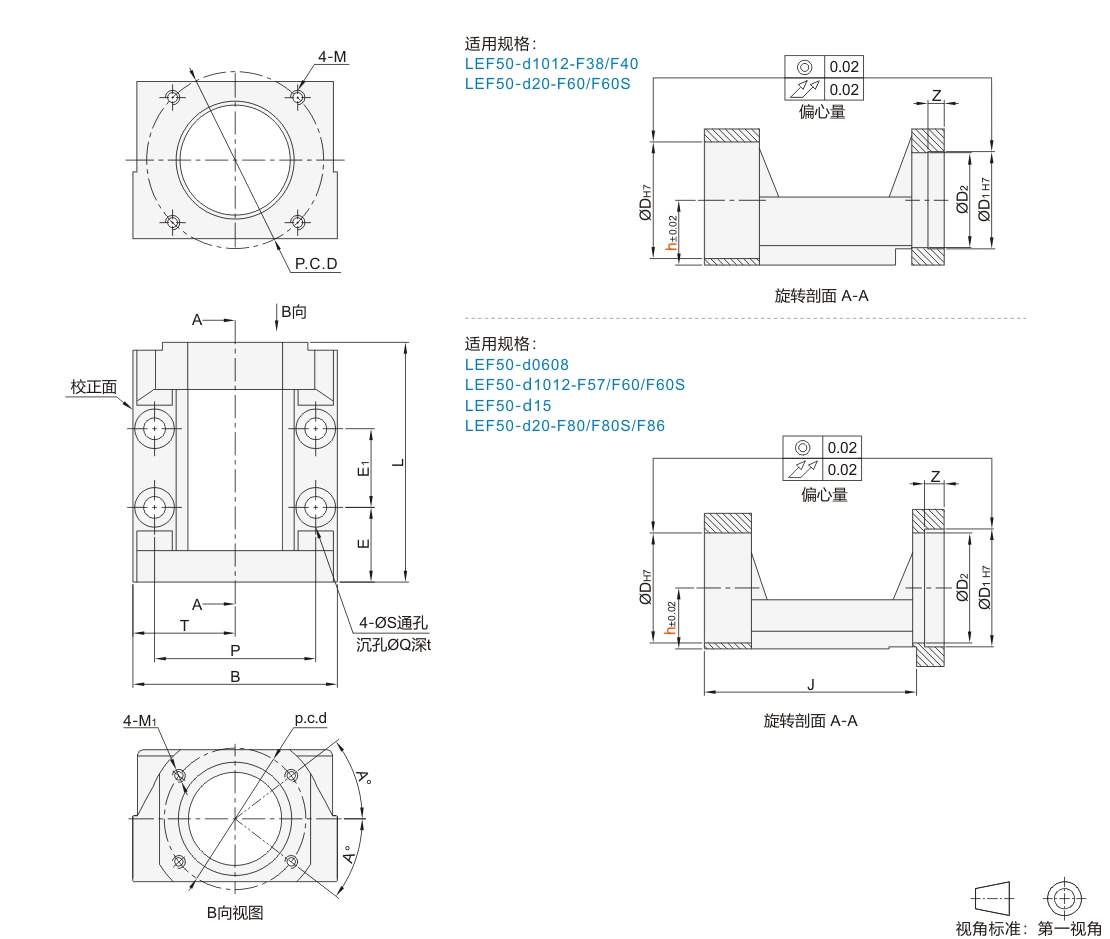

型号				适用电机类型	D1	P.C.D	M	D	p.c.d	A	M1	L	B	P	T	S	Q	t	E	E1	Z	D2	J	建议丝杠支座		建议电机规格
代码	适用丝杠轴径	适用电机法兰	中心高																					固定侧	支撑侧	止口规格	安装 P.C.D	安装孔
代码	d	F*	h																					固定侧	支撑侧	止口规格	安装 P.C.D	安装孔
JT-IVAOS	0608※	38	15.5	伺服电机	30	45	M3	28	34	38	M3	61	52	41	26	5.5	9.5	2	19	20	5	28	54	JT-IVXSF-6/8	JT-IVXLL-8	30	45	Ø3.4
	0608※	40	15.5			46	M4	28	34	38	M3	61	52	41	26	5.5	9.5	2	19	20		28	54	JT-IVXSF-6/8	JT-IVXLL-8		46	Ø4.5
	1012※	38	20			45	M3	36	45	37.5	M4	74	65	50	32.5	6.6	11	1	24	20		29.6	平底	JT-IVXSF-10/12	JT-IVXLL-10/12		45	Ø3.4
		40				46	M4															29.6	平底				46	Ø4.5
		60			50	70	M5															36	65			50	70	Ø5.5
		60S					M4																65					Ø4.5
	15	60	22				M5	40	50	38	M5	84	70	55	35			2	25	28			74	JT-IVXSF-15	JT-IVXLL-15			Ø5.5
		60S					M4					84	70	55	35			2	25				74					Ø4.5
		80			70	90	M6					94	88	70	44	8.5	14	1	30		6	47	82			70	90	Ø6.5
		80S			70	90	M5					92						1	29		6		81			70	90	Ø6
	20	60	30		50	70	M5	57	72	38	M6	113						2		42	5		平底	JT-IVXSF-20	JT-IVXQD-20	50	70	Ø5.5
		60S			50	70	M4														5		平底			50	70	Ø4.5
		80			70	90	M6														6		102			70	90	Ø6.5
		80S			70	90	M5														6		102			70	90	Ø6
	1012	57	20	步进电机	38.1	66.7	M4	36	45	37.5	M4	74	65	50	32.5	6.6	11	1	24	20	5	36	65	JT-IVXSF-10/12	JT-IVXLL-10/12	38.1	66.7	Ø4.6
	15	57	22		38.1	66.7	M4	40	50	38	M5	82	70	55	35	6.6	11	2	24	28	5	36	73	JT-IVXSF-15	JT-IVXLL-15	38.1	66.7	Ø4.6
	15	86	22		73	98.4	M6	40	50	38	M5	92	88	70	44	8.5	14	1	29	28	6	47	81	JT-IVXSF-15	JT-IVXLL-15	73	98.4	Ø7
	20A	86	30		73	98.4	M6	57	72	38	M6	113	88	70	44	8.5	14	2	29	42	6	47	102	JT-IVXSF-20	JT-IVXQD-20	73	98.4	Ø7

*带S为松下电机，不带为其它品牌电机。
※0608适用丝杠轴径Ø6或Ø8，1012适用丝杠轴径Ø10或Ø12。
