60系列链轮（12A）A系列

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

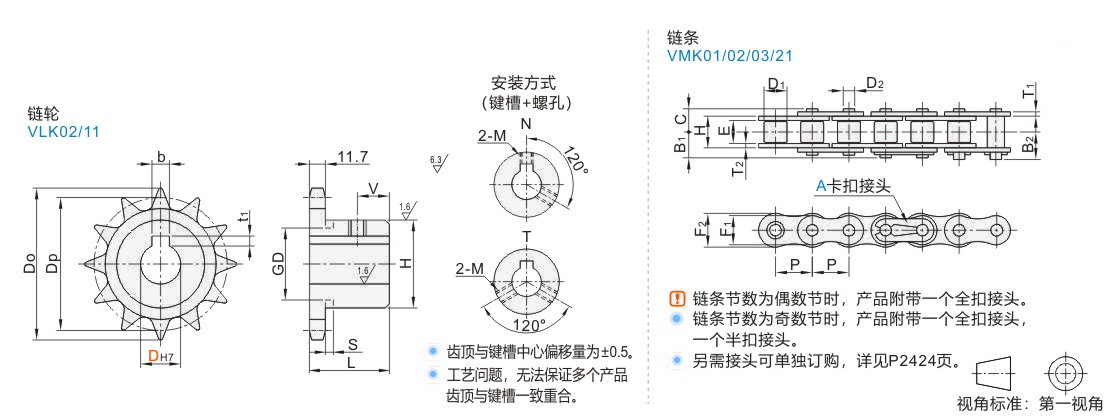

链轮

代码	材质	热处理	表面处理	类型
VLK02	S45C	齿顶高频	发黑	60系列
VLK11	SUS304	—	—	60系列

链条

代码	类型		节距（P）	材质
VMK01	60系列	标准型	19.05	钢
VMK02		标准型		不锈钢
VMK03		自润滑型		钢（含油衬套）
VMK21		重载型		钢

60系列链轮链条请勿与12B系列链轮链条配合！

键槽/螺孔尺寸

D	键槽 b×t1	M
D	键槽 b×t1	M	18~22	6×2.8	6
24~30	8×3.3	8
32~38	10×3.3	8
40~42	12×3.3	8
45~50	14×3.8	10
55	16×4.3	12

H值中带*号数据的链轮轮毂上有槽

齿数	S	GD
9	8	32
10		37
11		45

链条节数为偶数节时，产品附带一个全扣接头。
链条节数为奇数节时，产品附带一个全扣接头，一个半扣接头。
另需接头可单独订购，详情请在怡合达网站搜索JT-KGKSD/JT-KGKSU/JT-KGKDD/JT-KGKUD/JT-KGKQD/JT-KGKQU/JT-KGKFD/JT-KGKOD/JT-KGKXD/JT-KGKXU/JT-KGKLD/JT-KGKLU查看（如遇到其他特殊情况可咨询确认）。

选型参数

VLK02~11

型号		轴孔径	外径	分度圆直径	轮毂		V
代码	齿数	DH7	Do	Dp	H	L	V
JT-KIOSU-60	9	19 20 22 (24)	63	55.7	43*	32	6
	10	19 20 22 24 25 (28) (30)	70	61.65	49*
	11	19 20 22 24 25 28 30 (32)	76	67.62	51*
	12	19 20 22 24 25 28 30 32 35	83	73.6	51		8
	13	19 20 22 24 25 28 30 32 35 38 (40)	89	79.6	57
	14	19 20 22 24 25 28 30 32 35 38 40	95	85.61	62
	15	18 19 20 22 24 25 28 30 32 35 38 40 42 45	101	91.62	68
	16	19 20 22 24 25 28 30 32 35 38 40 42 45 48 50	107	97.65	73
	17	19 20 22 24 25 28 30 32 35 38 40 42 45 48 50	113	103.67	73
	18	19 20 22 24 25 28 30 32 35 38 40 42 45 48 50 55	119	109.71	83	40	12
	19	19 20 22 24 25 28 30 32 35 38 40 42 45 48 50 55	126	115.74
	20	19 20 22 24 25 28 30 32 35 38 40 42 45 48 50 55	132	121.78
	21	20 22 24 25 28 30 32 35 38 40 42 45 48 50 55	138	127.82
	22	20 22 24 25 28 30 32 35 38 40 42 45 48 50 55	144	133.86
	23	20 22 24 25 28 30 32 35 38 40 42 45 48 50 55	150	139.9
	24	20 22 24 25 28 30 32 35 38 40 42 45 48 50 55	156	145.95
	25	20 22 24 25 28 30 32 35 38 40 42 45 48 50 55	162	151.99
	26	20 22 24 25 28 30 32 35 38 40 42 45 48 50 55	168	158.04
	27	22 24 25 28 30 32 35 38 40 42 45 48 50	174	164.09
	28	22 24 25 28 30 32 35 38 40 42 45 48 50	180	170.14
	30	22 24 25 28 30 32 35 38 40 42 45 48 50	193	182.25
JT-KIODD-60	10	20 22 25	68	61.65	49*		6
	11	20 22 25	76	67.62	51*		6
	12	20 22 25	83	73.6	51		8
	13	20 22 25 28	89	79.6	57
	14	20 22 25 28	95	85.61	62
	15	20 22 25 28 30 32 35 38	101	91.62	68
	16	25 28 30 32 35 38	107	97.65	73
	17	25 28 30 32 35 38	113	103.67	73
	18	25 28 30 32 35 38 40	119	109.71	83	40	12
	19	25 28 30 32 35 38 40	126	115.74
	20	25 28 30 32 35 38 40	132	121.78
	21	30 35 40	138	127.82
	22	30 35 40	144	133.86
	23	30 35 40	150	139.9
	24	30 35 40	156	145.95
	25	30 35 40	162	151.99
	30	30 35 40	193	182.25

带( )D尺寸对应规格的安装方式为T，其余为N。

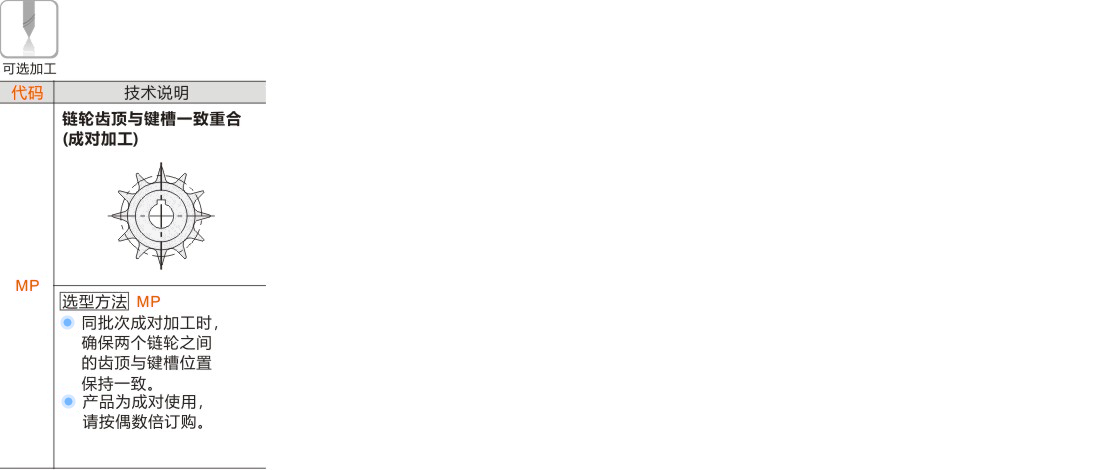

“键槽尺寸可选加工”见链轮/链条产品简介。

VMK01~21

型号		接头形式	内节内高	滚子外径	销轴				链节
代码	节数	接头形式	E	D1	C max	B1 max	B2 max	D2 max	T1	T2	H	F1	F2
标准型 JT-KGOSD-60 JT-KGOSU-60	4~	A(卡扣)	12.70	11.91	12.58	15.13	15.13	5.94	2.38	2.38	17.75	15.62	18.1
自润滑型 JT-KGOSQ-60			12.57		14.25	15.55	16.75		2.4	3.2	18.97
重载型 JT-KGOUD-60			12.70		14.25	15.55	16.75		3.18	3.18	19.43
