平行开闭型二爪气动夹爪

图片仅供参考

平行开闭型二爪气动夹爪

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	动作形式	类型
JT-USRDD	双作用	平行开闭型 ● 宽型

选型参数

选型表

型号										手指行程					磁性开关数量							接管口径					夹持力 (N)				使用流体					使用压力范围 MPa					环境流体温度 ℃					重复精度
代码						缸径				手指行程					磁性开关数量							接管口径					夹持力 (N)				使用流体					使用压力范围 MPa					环境流体温度 ℃					重复精度
JT-USRDD						10				20					0 2							M5					14				空气					0.1～0.6					-10～60					±0.1
						16				30																	45
						20				40																	74
						25				50																	131

配套磁性开关WHS23-L2-2。

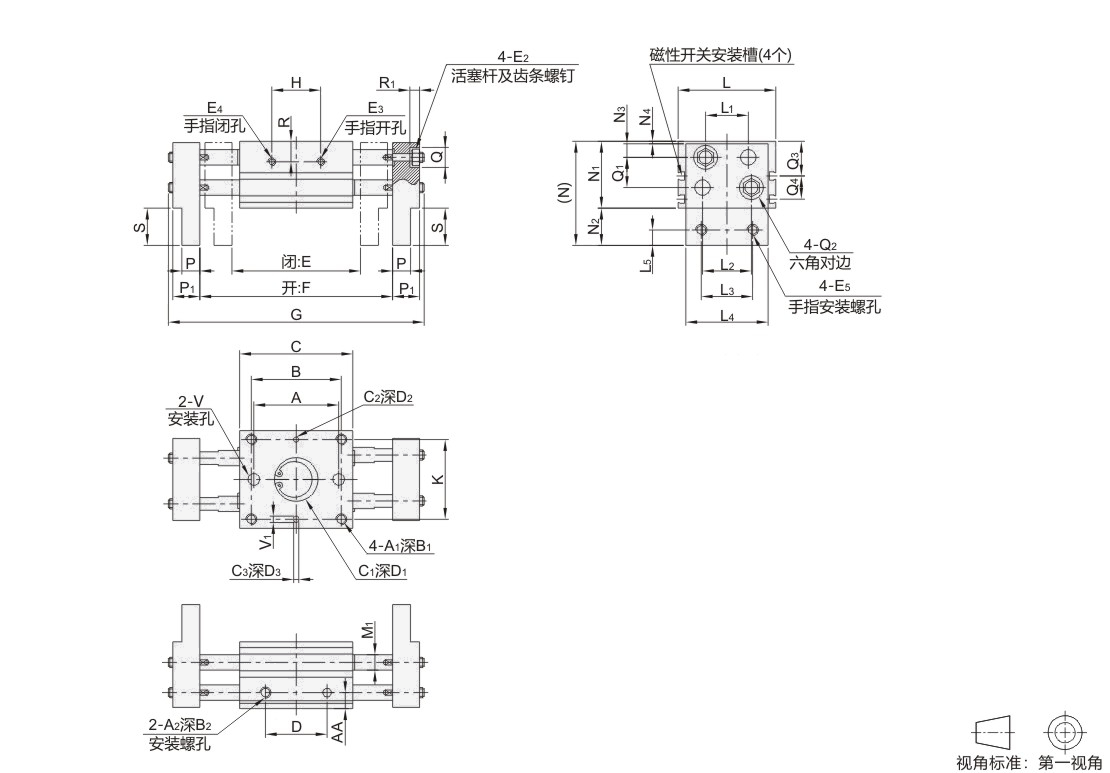

尺寸表

缸径					A			B					C				D					E				F			G				H			A1				B1			A2				B2
10					38			36					51				26					56				76			100				24			M4				8			M4				5
16					40			45					60				28					68				98			128				26			M5				10			M5				7
20					54			58					71				38					82				122			160				32			M6				12			M6
25					66			70					88				48					100				150			196				38			M8				16			M8

缸径					C1			D1			C2					D2			C3						D3		V			V1			K			AA			M1	E2			E3			E4			E5				N
10					18		+0.043 0	1.5			3				+0.025 0	3			3					+0.025 0	3		4.5			4			34			9			6	M5			M5			M5			M4				46
16					23		+0.052 0				3				+0.025 0	3			3					+0.025 0	3		5.5			4			42			10			8	M6									M5				58
20					27		+0.052 0				4				+0.030 0	4			4					+0.030 0	4		6.6			5			52			11			10	M6									M6				70
25					32		+0.052 0				4				+0.030 0	4.5			4					+0.030 0	4.5		9			5			62			12.5			12	M8									M8				81

缸径					N1		N2		N3		N4			Q		Q1			Q2			Q3		Q4			L		L1		L2		L3			L4	L5			R		R1		S			P			P1
10					31		15		8		0.5			12.4		12.5			8			16.8		8.4			44		18.2		20		20			34	7			9		5.5		15			7			10
16					39		19		9		0.5			15		16.5			10			20.5		11			55		22.6		25		25			43	8			10		6.5		19			9			13
20					46		24		10		1			15		20			10			24		14			65		28.2		30		30			54	10			11				24			12.5			17
25					52		29		11.5		1			18.5		23.5			13			27		18			76		33.2		38		40			64	12			16				29			14			21
