大肩型内螺纹定位销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	螺纹类型	形状	材质	硬度	表面处理	类型
JT-RVLOD	内螺纹型	圆型	SKS3	淬火硬度58~61HRC	—	肩部尺寸指定型
JT-RVLXD	内螺纹型	多棱型	SKS3	淬火硬度58~61HRC	—	肩部尺寸指定型
JT-RVLOU	内螺纹型	圆型	SKS3	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm	肩部尺寸指定型
JT-RVLXU	内螺纹型	多棱型	SKS3	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm	肩部尺寸指定型
JT-RVLOO	内螺纹型	圆型	SUS304	—	—	肩部尺寸指定型
JT-RVLXO	内螺纹型	多棱型	SUS304	—	—	肩部尺寸指定型
JT-RVLOX	内螺纹型	圆型	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm	肩部尺寸指定型
JT-RVLXX	内螺纹型	多棱型	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm	肩部尺寸指定型
JT-RVLOM	内螺纹型	圆型	SUS440C	淬火硬度48~53HRC	—	肩部尺寸指定型
JT-RVLXM	内螺纹型	多棱型	SUS440C	淬火硬度48~53HRC	—	肩部尺寸指定型

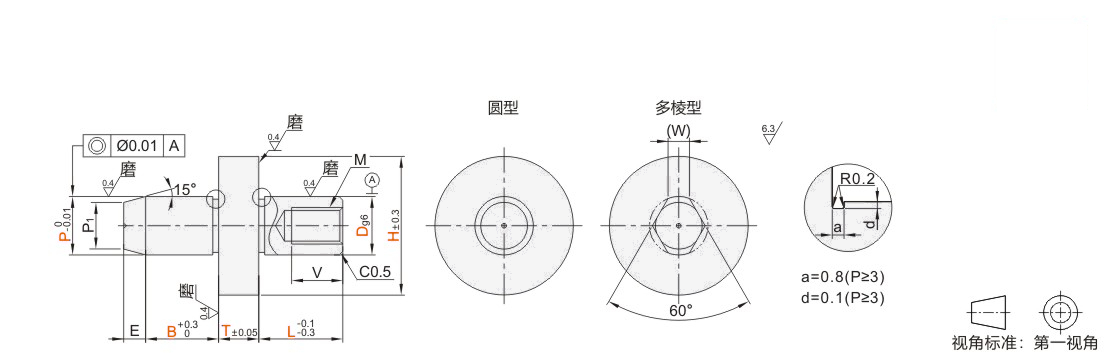

P₁=P-E*tan15*2
工艺孔加工条件：D·P·L·B≥4且P₁>3。(工艺孔详细尺寸见产品简介)

选型参数

选型表

型号			最小单位0.01	最小单位1	最小单位0.1		最小单位0.1	E	(W)	M	V
代码	Dg6		P	L	B	T	H	E	(W)	M	V
圆型多棱型 JT-RVLOD JT-RVLXD JT-RVLOU JT-RVLXU JT-RVLOO JT-RVLXO JT-RVLOX JT-RVLXX JT-RVLOM JT-RVLXM	5	-0.004 -0.012	3.00~6.00	6~12	2.0~10.0	1.0~15.0	8.0~14.0	2	1.5	M2	3
	6	-0.004 -0.012	4.00~7.00	6(9)~15	2.0~15.0	2.0~15.0	9.0~15.0	2	1.8	M3	5
	8	-0.005 -0.014	5.00~9.00	8(10)~20	2.0~15.0		11.0~17.0	3	2.2	M5	8
	10	-0.005 -0.014	7.00~11.00	10(12)~22	3.0~30.0		13.0~19.0		3
	12	-0.006 -0.017	7.00~12.00	12~26			13.0~20.0		3.2
	13		8.00~13.00	13(14)~28			15.0~21.0	4	3.5	M8	10
	16		13.00~16.00	16~35	5.0~30.0		18.0~24.0	4	4		12
	20	-0.007 -0.020	16.00~20.00	20~42	5.0~30.0		21.0~27.0	5	5.5		12

( )尺寸仅适用于多棱型。

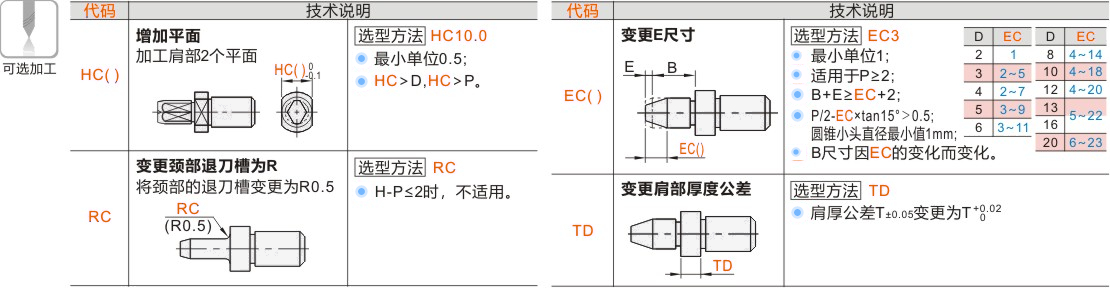

可选加工参数
