树脂大头定位销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	形状	材质	使用环境温度
JT-RFMSD	P尺寸指定型 / 标准型	锥角型	聚甲醛（黑色）	-45~95°C
JT-RFNSD	P尺寸指定型 / 内螺纹型	锥角型	聚甲醛（黑色）	-45~95°C
JT-RFSSD	P.L.B尺寸指定型 / 标准型	锥角型	聚甲醛（黑色）	-45~95°C
JT-RFQSD	P.L.B尺寸指定型 / 内螺纹型	锥角型	聚甲醛（黑色）	-45~95°C
JT-RFMSX	P尺寸指定型 / 标准型	锥角型	MC尼龙（蓝色）	-40~120°C
JT-RFNSX	P尺寸指定型 / 内螺纹型	锥角型	MC尼龙（蓝色）	-40~120°C
JT-RFSSX	P.L.B尺寸指定型 / 标准型	锥角型	MC尼龙（蓝色）	-40~120°C
JT-RFQSX	P.L.B尺寸指定型 / 内螺纹型	锥角型	MC尼龙（蓝色）	-40~120°C
JT-RFMDD	P尺寸指定型 / 标准型	锥角型	导电性MC尼龙CDR2（黑色）	-40~120°C
JT-RFNDD	P尺寸指定型 / 内螺纹型	锥角型	导电性MC尼龙CDR2（黑色）	-40~120°C
JT-RFSDD	P.L.B尺寸指定型 / 标准型	锥角型	导电性MC尼龙CDR2（黑色）	-40~120°C
JT-RFQDD	P.L.B尺寸指定型 / 内螺纹型	锥角型	导电性MC尼龙CDR2（黑色）	-40~120°C
JT-RFMDX	P尺寸指定型 / 标准型	锥角型	PEEK（自然象牙白）	-50~200°C
JT-RFNDX	P尺寸指定型 / 内螺纹型	锥角型	PEEK（自然象牙白）	-50~200°C
JT-RFSDX	P.L.B尺寸指定型 / 标准型	锥角型	PEEK（自然象牙白）	-50~200°C
JT-RFQDX	P.L.B尺寸指定型 / 内螺纹型	锥角型	PEEK（自然象牙白）	-50~200°C
JT-RFMQD	P尺寸指定型 / 标准型	平头型	聚甲醛（黑色）	-45~95°C
JT-RFNQD	P尺寸指定型 / 内螺纹型	平头型	聚甲醛（黑色）	-45~95°C
JT-RFSQD	P.L.B尺寸指定型 / 标准型	平头型	聚甲醛（黑色）	-45~95°C
JT-RFQQD	P.L.B尺寸指定型 / 内螺纹型	平头型	聚甲醛（黑色）	-45~95°C
JT-RFMQX	P尺寸指定型 / 标准型	平头型	MC尼龙（蓝色）	-40~120°C
JT-RFNQX	P尺寸指定型 / 内螺纹型	平头型	MC尼龙（蓝色）	-40~120°C
JT-RFSQX	P.L.B尺寸指定型 / 标准型	平头型	MC尼龙（蓝色）	-40~120°C
JT-RFQQX	P.L.B尺寸指定型 / 内螺纹型	平头型	MC尼龙（蓝色）	-40~120°C
JT-RFMFD	P尺寸指定型 / 标准型	平头型	导电性MC尼龙CDR2（黑色）	-40~120°C
JT-RFNFD	P尺寸指定型 / 内螺纹型	平头型	导电性MC尼龙CDR2（黑色）	-40~120°C
JT-RFSFD	P.L.B尺寸指定型 / 标准型	平头型	导电性MC尼龙CDR2（黑色）	-40~120°C
JT-RFQFD	P.L.B尺寸指定型 / 内螺纹型	平头型	导电性MC尼龙CDR2（黑色）	-40~120°C
JT-RFMFX	P尺寸指定型 / 标准型	平头型	PEEK（自然象牙白）	-50~200°C
JT-RFNFX	P尺寸指定型 / 内螺纹型	平头型	PEEK（自然象牙白）	-50~200°C
JT-RFSFX	P.L.B尺寸指定型 / 标准型	平头型	PEEK（自然象牙白）	-50~200°C
JT-RFQFX	P.L.B尺寸指定型 / 内螺纹型	平头型	PEEK（自然象牙白）	-50~200°C
JT-RFMXD	P尺寸指定型 / 标准型	球面型	聚甲醛（黑色）	-45~95°C
JT-RFNXD	P尺寸指定型 / 内螺纹型	球面型	聚甲醛（黑色）	-45~95°C
JT-RFSXD	P.L.B尺寸指定型 / 标准型	球面型	聚甲醛（黑色）	-45~95°C
JT-RFQXD	P.L.B尺寸指定型 / 内螺纹型	球面型	聚甲醛（黑色）	-45~95°C
JT-RFMXX	P尺寸指定型 / 标准型	球面型	MC尼龙（蓝色）	-40~120°C
JT-RFNXX	P尺寸指定型 / 内螺纹型	球面型	MC尼龙（蓝色）	-40~120°C
JT-RFSXX	P.L.B尺寸指定型 / 标准型	球面型	MC尼龙（蓝色）	-40~120°C
JT-RFQXX	P.L.B尺寸指定型 / 内螺纹型	球面型	MC尼龙（蓝色）	-40~120°C
JT-RFMLD	P尺寸指定型 / 标准型	球面型	导电性MC尼龙CDR2（黑色）	-40~120°C
JT-RFNLD	P尺寸指定型 / 内螺纹型	球面型	导电性MC尼龙CDR2（黑色）	-40~120°C
JT-RFSLD	P.L.B尺寸指定型 / 标准型	球面型	导电性MC尼龙CDR2（黑色）	-40~120°C
JT-RFQLD	P.L.B尺寸指定型 / 内螺纹型	球面型	导电性MC尼龙CDR2（黑色）	-40~120°C
JT-RFMLX	P尺寸指定型 / 标准型	球面型	PEEK（自然象牙白）	-50~200°C
JT-RFNLX	P尺寸指定型 / 内螺纹型	球面型	PEEK（自然象牙白）	-50~200°C
JT-RFSLX	P.L.B尺寸指定型 / 标准型	球面型	PEEK（自然象牙白）	-50~200°C
JT-RFQLX	P.L.B尺寸指定型 / 内螺纹型	球面型	PEEK（自然象牙白）	-50~200°C

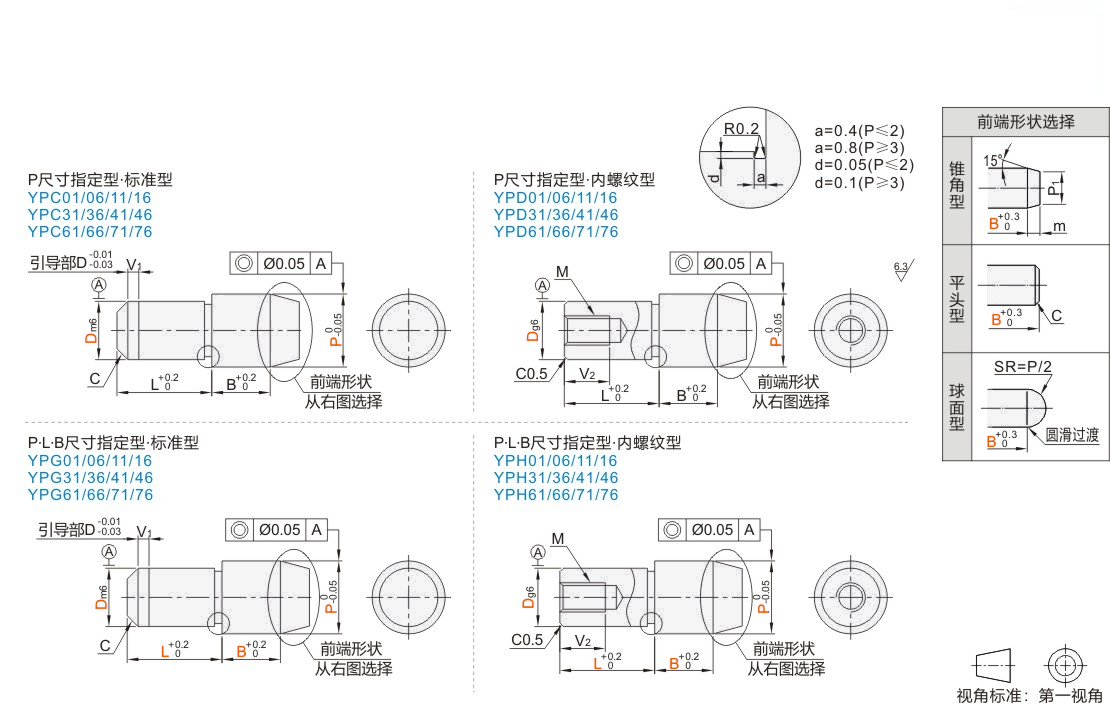

P1=P-m*tan15*2

选型参数

P尺寸指定型

型号				P 最小单位0.01	L		B	C	m	V1	V2	M
代码	D	m6	g6	P 最小单位0.01	标准型	内螺纹型	B	C	m	V1	V2	M
锥角圆型 JT-RFMSD JT-RFMDD JT-RFMSX JT-RFMDX JT-RFNSD JT-RFNDD JT-RFNSX JT-RFNDX 平头圆型 JT-RFMQD JT-RFMQX JT-RFMFD JT-RFMFX JT-RFNQD JT-RFNQX JT-RFNFD JT-RFNFX 球面圆型 JT-RFMXD JT-RFMXX JT-RFMLD JT-RFMLX JT-RFNXD JT-RFNXX JT-RFNLD JT-RFNLX	1	+0.008 +0.002	—	1.50~2.50	3	—	3	0.2	0.5	0	—	—
	2			2.50~4.00	4		3	0.5	1	0
	3			3.50~6.00	5		5	0.5	2	1
	4	+0.012 +0.004		4.50~7.00	5		6	1	3
	5			5.50~8.00	10		6
	6		-0.004 -0.012	6.50~10.00	10	10	8				5	M3
	8	+0.015 +0.006	-0.005 -0.014	9.00~13.00	15	15	8	1.5	4		8	M5
	10	+0.015 +0.006	-0.005 -0.014	11.00~15.00	15	15	10	2	4		8	M5

P.L.B尺寸指定型

型号				P 最小单位0.01	L最小单位1		B 最小单位1	C	m	V1	V2	M
代码	D	m6	g6	P 最小单位0.01	标准型	内螺纹型	B 最小单位1	C	m	V1	V2	M
锥角圆型 JT-RFSSD JT-RFSDD JT-RFSSX JT-RFSDX JT-RFQSD JT-RFQDD JT-RFQSX JT-RFQDX 平头圆型 JT-RFSQD JT-RFSQX JT-RFSFD JT-RFSFX JT-RFQQD JT-RFQQX JT-RFQFD JT-RFQFX 球面圆型 JT-RFSXD JT-RFSXX JT-RFSLD JT-RFSLX JT-RFQXD JT-RFQXX JT-RFQLD JT-RFQLX	1	+0.008 +0.002	—	1.50~2.50	2~5	—	2.0~5.0	0.2	0.5	0	—	—
	2			2.50~4.00	2~8		2.0~10.0	0.5	1	0
	3			3.50~6.00	3~8			0.5	2	1
	4	+0.012 +0.004		4.50~7.00	4~10			1	3
	5			5.50~8.00	5~12
	6		-0.004 -0.012	6.50~10.00	6~15	6~12	2.0~12.0				5	M3
	8	+0.015 +0.006	-0.005 -0.014	9.00~13.00	8~18	8~18	2.0(3.0)~15.0	1.5	4		8	M5
	10	+0.015 +0.006	-0.005 -0.014	11.00~15.00	10~22	10~22	3.0(4.0)~20.0	2	4		8	M5

平头型的B尺寸为( )尺寸。
