10B系列链轮

图片仅供参考

10B系列链轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

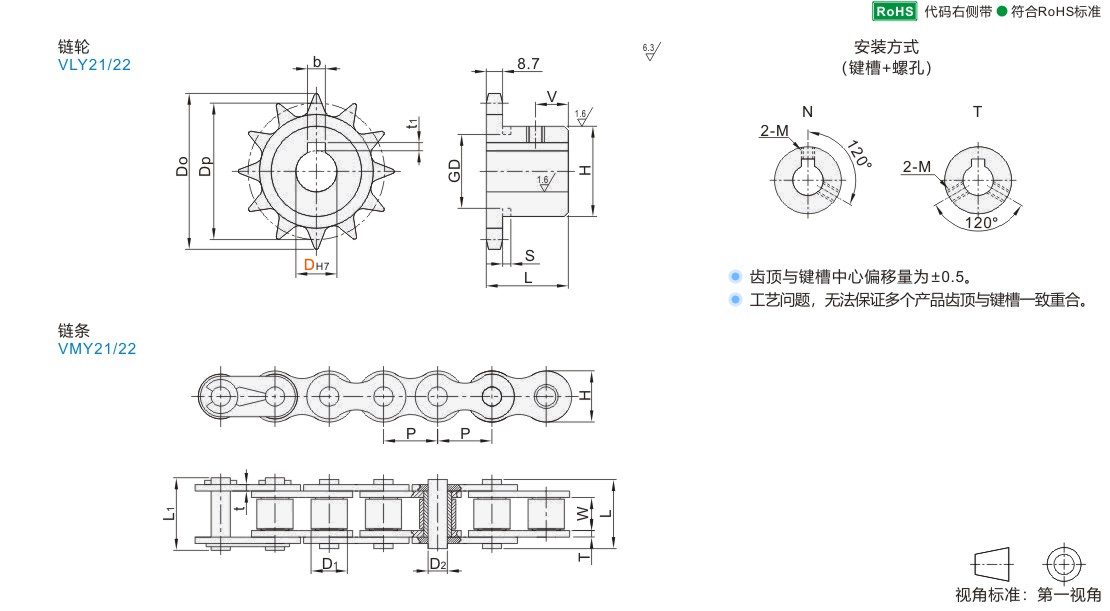

链轮

代码	材质	热处理	表面处理	类型
VLY21	S45C	齿顶高频	发黑	10B系列
VLY22	SUS304	—	—	10B系列

链条

代码	类型		ISO链号	节距(P)	材质
JT-KGRUD ●	10B系列	标准型	10B	15.875	钢
JT-KGRUU ●	10B系列	标准型	10B	15.875	不锈钢

10B系列链轮链条请勿与50系列(10A)链轮链条配合!

H值中带*号数据的链轮轮毂上有槽

齿数			S			GD
9			6.4			29
10						34
11						39
12						44
13						49

键槽/螺孔尺寸

D				键槽 b×t1			M
15~17				5×2.3			6
18~22				6×2.8			6
25~30				8×3.3			8
32				10×3.3			8

选型参数

链轮

型号		轴孔径DH7		外径 Do	分度圆直径 Dp	轮毂		V
代码	齿数	JT-KIRUD-10B	JT-KIRUU-10B	外径 Do	分度圆直径 Dp	H	L	V
(S45C) JT-KIRUD-10B (SUS304) JT-KIRUU-10B	9	15 18	15	53	46.42	34*	25	5
	10	15 18 20 (25)	15 20 (25)	58	51.37	40*
	11	15 18 20 25	15 20 25	64	56.34	45.5*
	12	15 18 20 22 25 28 30	15 20 25 30	69	61.34	50*		7
	13	15 18 20 22 25 28 30 32	15 20 25 30	74	66.34	51*
	14	15 18 20 22 25 28 30 32	15 20 25 30	79	71.34	52
	15	20 22 25 28 30 32	20 25 30	84	76.35	57
	16	20 22 25 30	20 25 30	89	81.37	62
	17	20 22 25 30	20 25 30	94	86.39	67	28	8
	18	20 25 30	20 25 30	100	91.42	72
	20	25 30	25 30	110	101.48	73
	21	25 30	25 30	115	106.51
	23	25 30	25 30	123.4	116.58
	24	25 30	25 30	130	121.62
	25	25 30	25 30	135	126.66

带( )D尺寸对应规格的安装方式为T，其余为N。

“键槽尺寸可选加工”见链轮/链条产品简介。

链条

型号		节数	接头形式	节距(P)	内节宽度	滚子外径	销轴外径	销轴长度		链板高度	链板厚度		平均拉伸强度 KN
代码	系列	节数	接头形式	节距(P)	W	D1	D2	L	L1	H	T	t	平均拉伸强度 KN
JT-KGRUD	10B	4~ 最小单位1	卡扣式	15.875	9.65	10.16	5.08	19.6	20.9	14.7	1.7	1.7	27.44
JT-KGRUU	10B	4~ 最小单位1	卡扣式	15.875	9.65	10.16	5.08	19.6	20.9	14.7	1.7	1.7	19.6
