还有0项未选择重置

选择代码

代码参数

材质

螺纹旋向

表面处理

选型参数

丝杠外径D(mm) *

螺距 *

丝杠长度L(mm) *

130~1200/0.5

台阶长度S(mm) *

2~100/0.5

台阶长度F(mm) *

台阶直径R(mm) *

图片仅供参考

梯形丝杠组件加宽方型螺母标准型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质 / 丝杠	材质 / 螺帽	表面处理 / 丝杠	类型
JT-ILSUO●	右旋	S45C	黄铜	发黑	支持侧+支持侧 ● 加宽方型螺帽
JT-ILSUL●	左右旋	S45C	黄铜	发黑	支持侧+支持侧 ● 加宽方型螺帽
JT-ILSUX●	右旋	SUS303	黄铜	—	支持侧+支持侧 ● 加宽方型螺帽
JT-ILSUM●	左右旋	SUS303	黄铜	—	支持侧+支持侧 ● 加宽方型螺帽
JT-ILEUO	右旋	S45C	球墨铸铁 QT400	发黑	支持侧+支持侧 ● 加宽方型螺帽
JT-ILEUL	左右旋	S45C	球墨铸铁 QT400	发黑	支持侧+支持侧 ● 加宽方型螺帽
JT-ILEUX	右旋	SUS303	球墨铸铁 QT400	—	支持侧+支持侧 ● 加宽方型螺帽
JT-ILEUM	左右旋	SUS303	球墨铸铁 QT400	—	支持侧+支持侧 ● 加宽方型螺帽

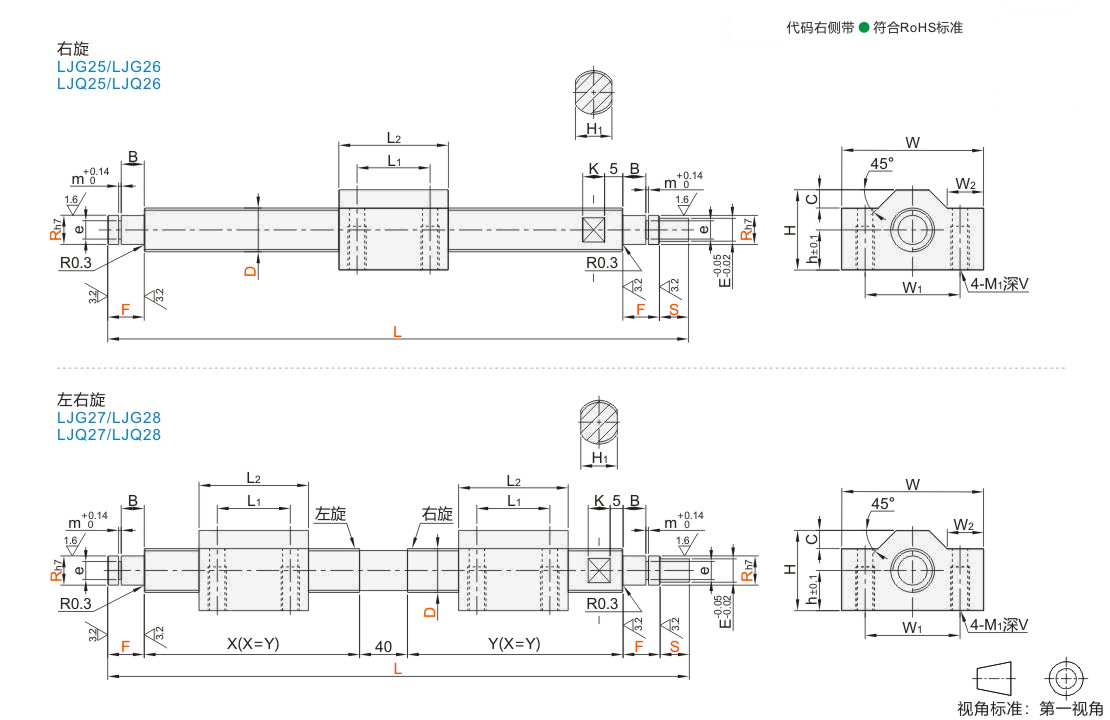

X、Y请根据使用要求制定尺寸，最小单位0.5mm。

挡圈槽尺寸表

选型参数

选型表

型号		螺距	最小单位0.5		F	R	螺帽尺寸										丝杠尺寸			轴向间隙	径向间隙	动态容许推力 KN	理论传动效率
代码	丝杠轴径D	螺距	L	S	F	R	h	W	H	L1	L2	W1	W2	C	M1	V	E	H1	K	轴向间隙	径向间隙	动态容许推力 KN	理论传动效率
右旋 JT-ILSUO JT-ILSUX JT-ILEUO JT-ILEUX 左右旋 JT-ILSUL JT-ILSUM JT-ILEUL JT-ILEUM	12	2	130～1000	2～100	10	8	11	39	22	20	30	26	10	5	M5	12	6	10	5	0.1mm 以内	0.3mm 以内	3.9	≈32%
	14	3	130～1000		12	810	11	39	22	20	30	26					8	12	7			4.8	≈39%
	16	3	140～1200			1012	14	45	28	24	35	32					10	14	8			6.65	≈35%
	20	4	150～1200			1215	16	49	32	28	40	36	11	6	M6	15	12	17				9.8	≈37%
	25	5	150～1200			1215	20	63	38	34	50	46	14	10	M8	16	12	23				14.2	≈37%

JT-ILSUL/JT-ILSUM、JT-ILEUL/JT-ILEUM需满足条件：L>2×(L2+F)+40+S。

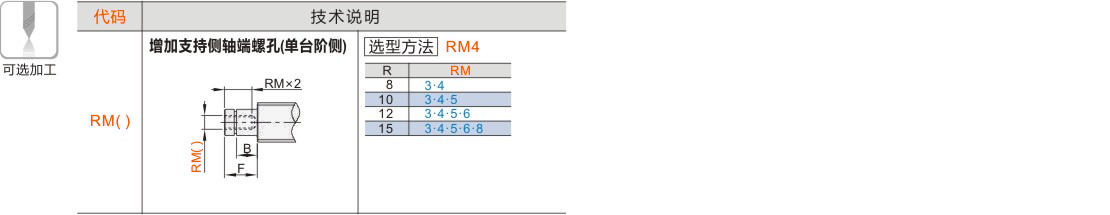

可选加工参数

暂未上传文档资料

梯形丝杠组件 加宽方型螺母 标准型
