规格 *

Y(mm) *

2~65/1

F(mm) *

3~160/1

螺纹长度E(mm) *

3~42/1

图片仅供参考

悬臂销外螺纹安装带挡圈槽六角头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

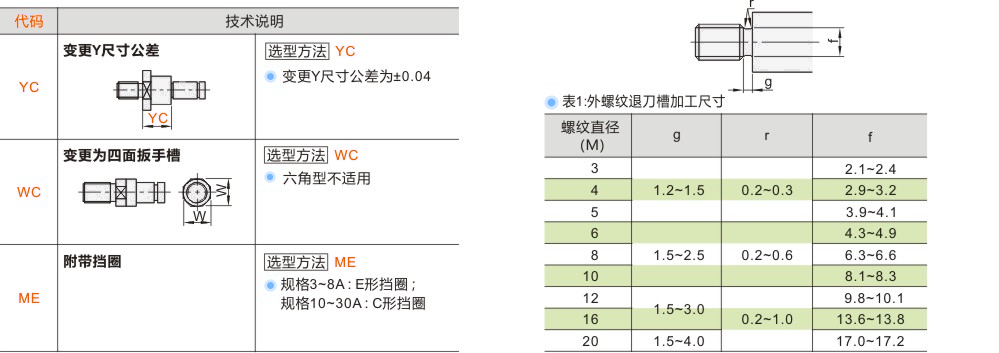

外螺纹退刀槽尺寸见下页表1。
工艺孔加工条件：总长度除以D段长度＞3且D.M≥4；4≤D≤11且总长度≥70；11＜D≤18且总长度≥90；D＞18且总长度≥110。(工艺孔详细尺寸见产品简介)

选型参数

标准型

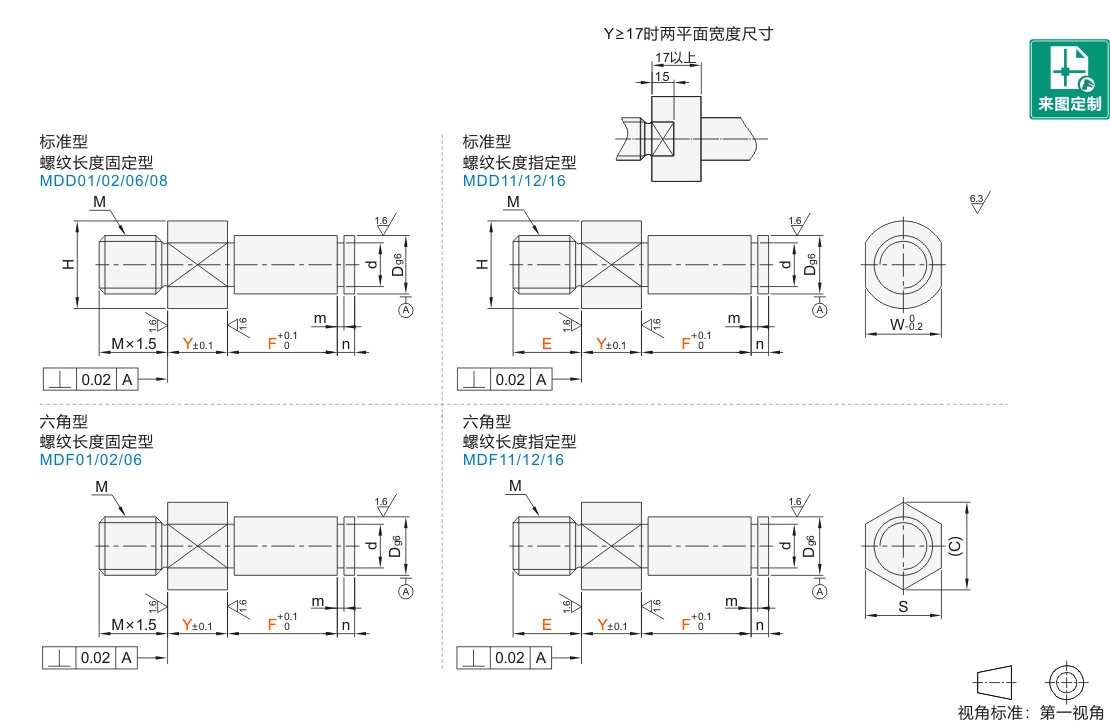

型号		Dg6		最小单位1			H	W	M	d		m	n
代码	规格	Dg6		Y	F	E	H	W	M	d		m	n
螺纹长度固定型 JT-GNNSD JT-GNNSU JT-GNNSX JT-GNNSM 螺纹长度指定型 JT-GNNDD JT-GNNDU JT-GNNDX	3	3	-0.002 -0.008	2~32	3~55	3~8	7	5	M3	2	+0.06 0	0.5	2
	3A	3	-0.002 -0.008			3~8	11	9	M3	2		0.5
	4	4	-0.004 -0.012			4~10	8	6	M4	3		0.7
	4A	4				4~10	12	10	M4	3
	5	5				5~12	9	7	M5	4	+0.075 0
	5A	5				5~12	13	11	M5	4
	6	6		2~65	5~110	6~15	10	8	M6	5
	6A	6				6~15	14	12	M6	5
	8	8	-0.005 -0.014			8~18	12	10	M8	7	+0.09 0	0.9	3
	8A	8				8~18	16	14	M8	7	+0.09 0	0.9
	10	10				10~22	15	13	M10	9.6	0 -0.09	1.15
	10A	10				10~22	20	17	M10	9.6	0 -0.09
	12	12	-0.006 -0.017		10~160	12~25	17	14	M12	11.5	0 -0.110		4
	13	13					18	15		12.4
	15	15					20	17		14.3
	16	16					21	18		15.2
	17	17					22	19		16.2
	18	18					23	20		17		1.35
	20	20	-0.007 -0.020	4~65		20~32	26	24	M20	19	0 -0.210
	20A	20					26		M16	19
	22	22					28		M20	21			5
	22A	22					28		M16	21
	25	25					31	27	M20	23.9
	25A	25					31	27	M16	23.9
	30	30					36	32	M20	28.6		1.65
	30A	30					36	32	M16	28.6		1.65

六角型

型号		Dg6		最小单位1			S	(C)	M	d		m	n
代码	规格	Dg6		Y	F	E	S	(C)	M	d		m	n
螺纹长度固定型 JT-GNASD JT-GNASU JT-GNASX 螺纹长度指定型 JT-GNADD JT-GNADU JT-GNADX	3	3	-0.002 -0.008	2~32	3~55	3~8	6	6.9	M3	2	+0.060 0	0.5	2
	4	4	-0.004 -0.012			4~10	6	6.9	M4	3	+0.060 0	0.7
	5	5				5~12	7	8.1	M5	4	+0.075 0
	6	6		2~65	5~110	6~15	8	9.2	M6	5	+0.075 0
	8	8	-0.005 -0.014			8~18	10	11.5	M8	7	+0.090 0	0.9	3
	10	10	-0.005 -0.014			10~22	13	15	M10	9.6	0 -0.090	1.15
	12	12	-0.006 -0.017		10~160	12~25	14	16.2	M12	11.5	0 -0.110
	13	13					17	19.6		12.4			4
	15	15					17	19.6		14.3
	16	16					19	21.9		15.2
	17	17					19	21.9		16.2
	18	18		4~65			24	27.7		17		1.35
	20	20	-0.004 -0.012			20~42			M20	19	0 -0.210
	20A	20	-0.004 -0.012						M16	19
	22	22	-0.007 -0.020						M20	21			5
	22A	22							M16	21
	25	25					27	31.2	M20	23.9
	25A	25					27	31.2	M16	23.9
	30	30					32	36.9	M20	28.6		1.65
	30A	30					32	36.9	M16	28.6		1.65

可选加工及可选加工选型范例详见下页。

可选加工参数

暂未上传文档资料

悬臂销 外螺纹安装 带挡圈槽 六角头
