AT10型双排同步轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	齿距	材质 / 带轮	材质 / 法兰	表面处理
EVC11	AT10	10.0	铝合金	铝合金	本色阳极氧化
EVC12	AT10	10.0	铝合金	铝合金	黑色阳极氧化

轴孔P·N·C螺孔尺寸表

轴孔内径 dH7	M	附件紧定螺钉
10~12	M4	M4×3
12.7~17	M5	M5×4
18~30	M6	M6×5
31~45	M8	M8×6
46~70	M10	M10×8

选型参数

选型表

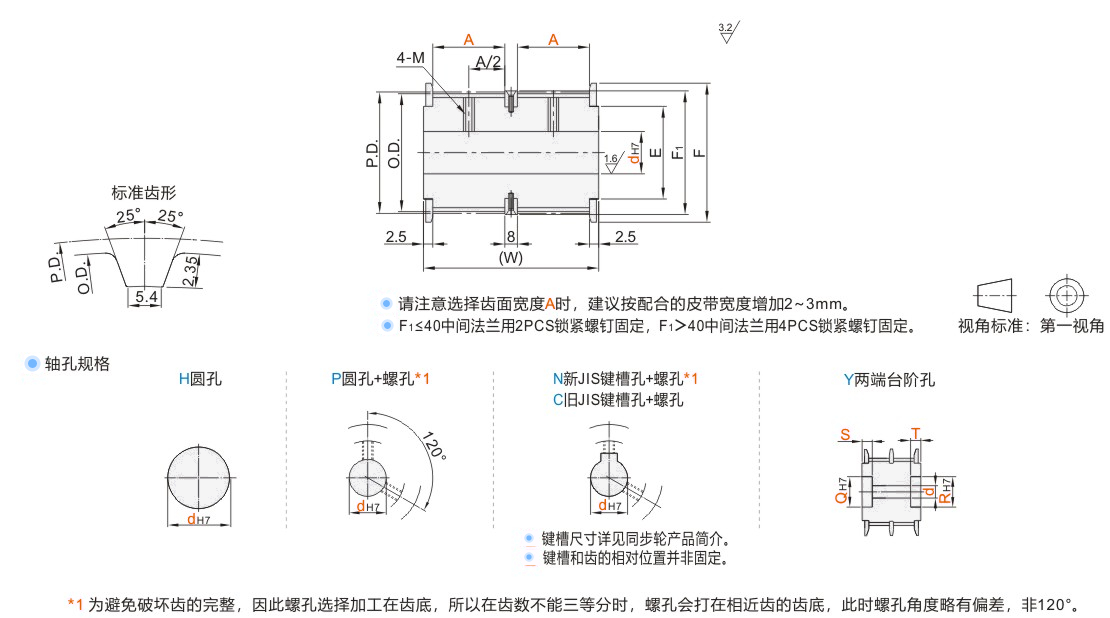

型号		A (最小单位1)	轴孔规格	轴孔规格dH7(最小单位1)				Y(最小单位1)		P.D.	O.D.	F	F1	E	(W)
代码	齿数	A (最小单位1)	轴孔规格	H	P	N·C	Y	Q·R	S·T	P.D.	O.D.	F	F1	E	(W)
本色阳极氧化 JT-VKMDD-AT10 黑色阳极氧化 JT-VKMDU-AT10	14	17~53	H P N C Y	10~29	10~26	10~26	10~29	12~32	3~17	44.56	42.7	52	45	36	2×(A+2.5)+8
	15			10~32	10~26	10~26	10~31	12~33		47.75	45.9	58	48	40
	16			12~36	12~30	12~30	12~34	14~36		50.93	49.05	58	52	40
	18			12~41	12~30	12~30	12~39	14~41		57.3	55.45	61	58	45
	20			12~46	12~40	12~40	12~44	14~46		63.66	61.8	67	64	50
	22			12~55	12~48	12~48	12~54	14~56		70.03	68.15	80	71	60
	24			12~61	12~50	12~50	12~61	14~63		76.39	74.55	87	77	67
	25			12~63						79.58	77.7		80
	26			12~63						82.76	80.9		83
	28			12~68	12~57	12~55	12~66	14~68		89.13	87.25	95	90	75
	30			12~76	12~65	12~55	12~74	14~76		95.49	93.65	104	96	84
	32			20~80	20~70	20~55	20~80	22~82		101.86	100	111	102	90
	36			20~85			20~85	22~94		114.59	112.75	123	115	102
	40							22~95		127.32	125.45	135	128	115
	44									140.06	138.2	152	141	130
	48									152.79	150.95	160	153	140

轴孔规格H、Y时，无螺孔。孔径9不适用轴孔规格N。孔径11、13、14、17、21~29、31、32、46~49不适用轴孔规格C。
选购新JIS键槽孔+螺孔的轴孔直径10时，键槽尺寸可选择N-d10或N-d10K(请参阅同步轮产品简介)。

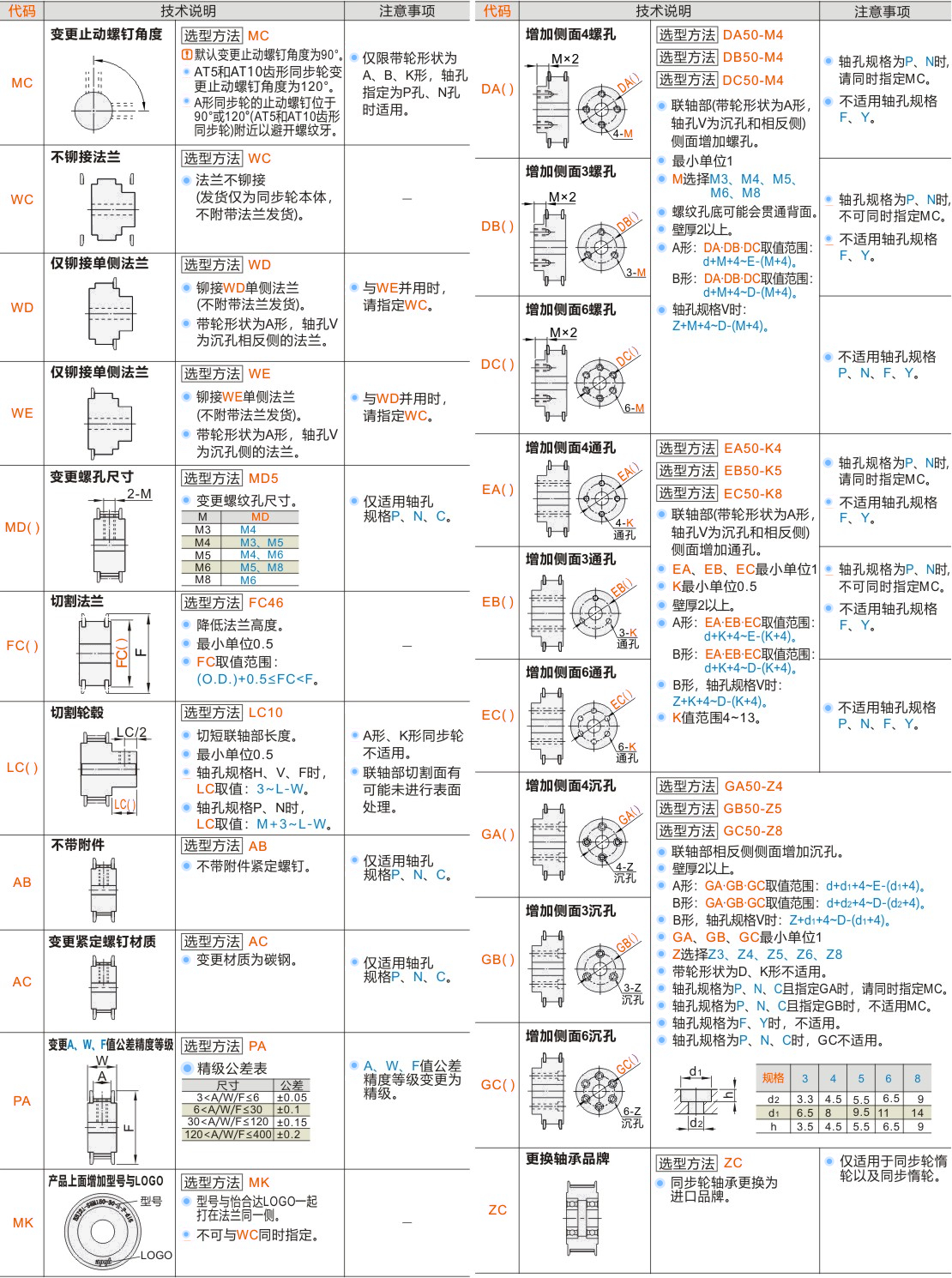

“可选加工”见同步轮产品简介(本产品仅适用MC/MD/FC/AB/AC/MK/PA/DA/DB/DC可选加工)。

键槽尺寸

C：旧JIS键槽尺寸表

dH7 轴孔径 · 符号	bF7		t公差
dH7 轴孔径 · 符号	bF7		t公差	C-d10	4	+ 0.022 + 0.010	1.5	+ 0.1 0
C-d12					4		1.5
C-d15	5	2
C-d16
C-d18
C-d19
C-d20
C-d30	7	+ 0.028 + 0.013	3
C-d33	10		3.5
C-d34
C-d35
C-d36
C-d37
C-d38
C-d39
C-d40
C-d41	12	+ 0.034 + 0.016
C-d42
C-d43
C-d44
C-d45
C-d50

N：新JIS（ B1301）键槽尺寸表

公称型号	dH7		bJS9		t公差
N-d8	8	+0.015 0	3	±0.0125	1.4	+0.1 0
N-d10	10		3	±0.0125	1.4
N-d10K	10		4	±0.015	1.8
N-d11	11	+0.018 0
N-d12	12
N-d12.7	12.7		5		2.3
N-d13	13
N-d14	14
N-d15	15
N-d16	16
N-d17	17
N-d18	18		6		2.8
N-d19	19	+ 0.021 0
N-d20	20
N-d21	21
N-d22	22
N-d23	23		8	±0.018	3.3	+0.2 0
N-d24	24
N-d25	25
N-d26	26
N-d27	27
N-d28	28
N-d29	29
N-d30	30
N-d31	31	+ 0.025 0	10
N-d32	32
N-d33	33
N-d34	34
N-d35	35
N-d36	36
N-d37	37
N-d38	38
N-d39	39		12	±0.021	3.3
N-d40	40
N-d41	41
N-d42	42
N-d43	43
N-d44	44
N-d45	45		14		3.8
N-d46	46
N-d47	47
N-d48	48
N-d49	49
N-d50	50
N-d51	51	+ 0.030 0	16		4.3
N-d52	52
N-d53	53
N-d54	54
N-d55	55
N-d56	56
N-d57	57
N-d58	58
N-d59	59		18		4.4
N-d60	60
N-d61	61
N-d62	62
N-d63	63
N-d64	64
N-d65	65
N-d66	66		20	±0.025	4.9
N-d67	67
N-d68	68
N-d69	69
N-d70	70
N-d71	71
N-d72	72
N-d73	73
N-d74	74
N-d75	75
N-d76	76		22		5.4
N-d77	77
N-d78	78
N-d79	79
N-d80	80
