带肩铰链销

图片仅供参考

带肩铰链销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理
JT-VGHPSD	SCr440	发黑
JT-VGHPSQ	SCr440	无电解镀镍
JT-VGHPSL	SCr440	—
JT-VGHPDD	SUS304	—

如对防锈有要求请选用不锈钢或镀镍产品。
此经济型产品不建议与轴承配合使用。

直径(d)	0 -0.15	为参考尺寸。

选型参数

选型表

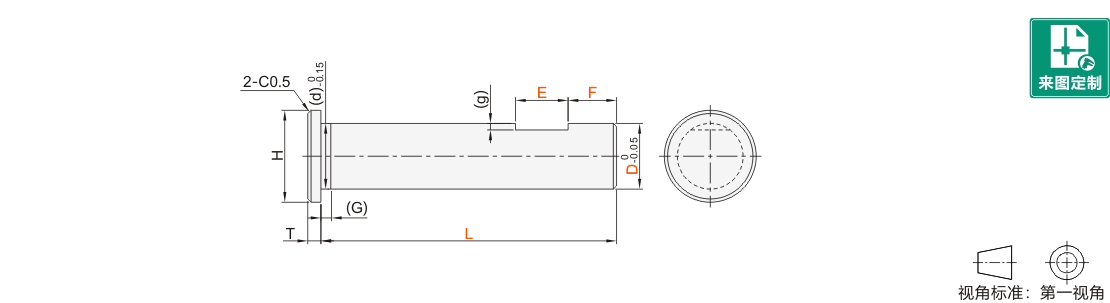

型号		L 最小单位0.1	最小单位0.01		H	(d)	T	(G)	(g)
代码	D	L 最小单位0.1	E	F	H	(d)	T	(G)	(g)
(SCr440) JT-VGHPSD JT-VGHPSQ JT-VGHPSL (SUS304) JT-VGHPDD	3	5.0~55.0	1≤E≤55	F=0 或 2≤F≤L/2	5.5	2.9	1.5	1.5	0.5
	4	5.0~55.0			6.5	3.9
	5	10.0~65.0			8	4.9
	6	10.0~110.0			9	5.8			1
	8	10.0~110.0			12	7.8	2
	10	15.0~110.0			14	9.8	2
	12	15.0~220.0			17	11.8	3
	13	20.0~220.0			18	12.8
	14				19	13.8
	15				20	14.8
	16				21	15.8			2
	17				22	16.8
	18				23	17.8
	20				26	19.8	4
	22				27	21.8
	25				30	24.8

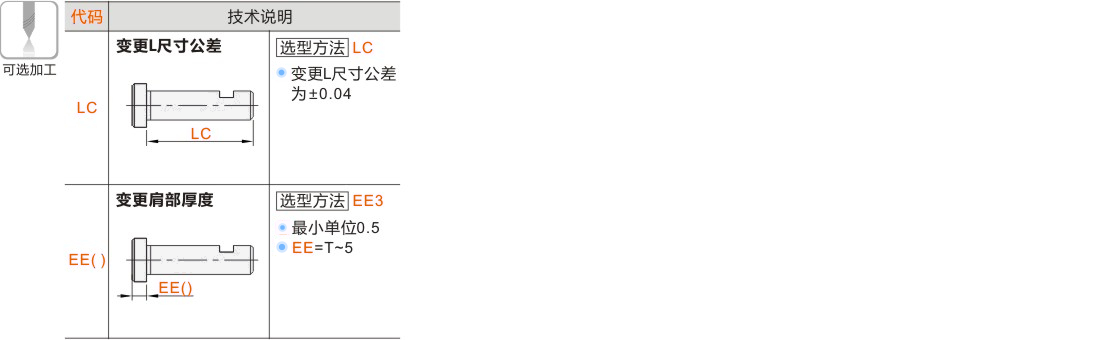

可选加工参数
