锁紧螺母圆型标准型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	销售方式	锁紧螺母 / 材质	锁紧螺母 / 表面处理	防松动垫圈 / 材质	防松动垫圈 / 表面处理	类型
JT-XOLOD	单件	SS400	发黑	—	—	圆型 ● 锁紧螺母
JT-XOLXD	单件	SUS304	—	—	—	圆型 ● 锁紧螺母
JT-XOLOX	单件	—	—	SPCC	铬酸盐处理	圆型 ● 防松动垫圈
JT-XOLOL	单件	—	—	SUS304	—	圆型 ● 防松动垫圈
JT-XOLOU	套件	SS400	发黑	SPCC	铬酸盐处理	圆型 ● 锁紧螺母+防松动垫圈
JT-XOLXU	套件	SUS304	—	SUS304	—	圆型 ● 锁紧螺母+防松动垫圈

选型参数

选型表

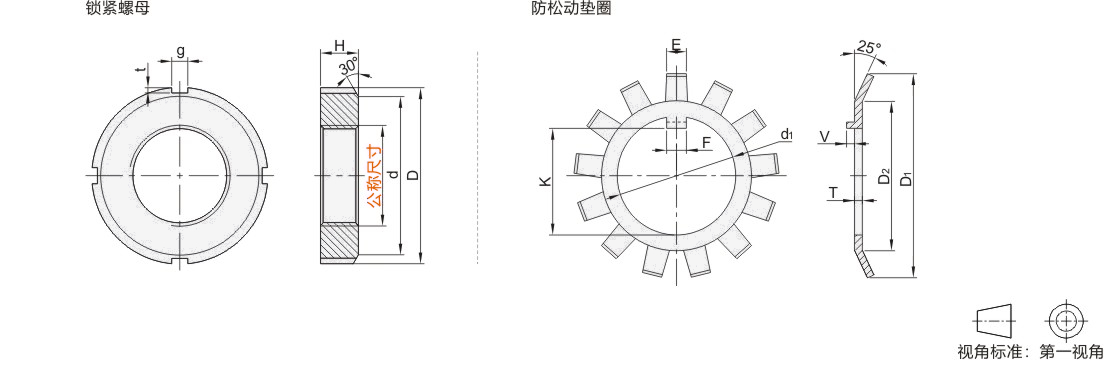

型号		螺距	锁紧螺母					防松动垫圈								防松动垫圈齿数
代码	公称尺寸	螺距	D	d	H	g	t	d1	K	E	F	T	V	D1	D2	JT-XOLOU/JT-XOLOX	JT-XOLOL/JT-XOLXU
锁紧螺母 JT-XOLOD JT-XOLXD 防松动垫圈 JT-XOLOX JT-XOLOL 锁紧螺母+ 防松动垫圈 JT-XOLOU JT-XOLXU	M10	0.75	18	13.5	4	3	2	10	8.5	3	3	1	2	21	13	9	9
	M12	1.0	22	17	4	3		12	10.5	3	3		2	25	17	11	11
	M15		25	21	5	4		15	13.5	4	4		2.5	28	21
	M17		28	24	5			17	15.5					32	24
	M20		32	26	6			20	18.5					36	26
	M25	1.5	38	32	7	5		25	23	5	5	1.2		42	32	13	13
	M30		45	38	7			30	27.5		5			49	38	13
	M35		52	44	8			35	32.5		6			57	44	15
	M40		58	50	9	6	2.5	40	37.5	6				62	50	15
	M45		65	56	10			45	42.5					69	56	17
	M50		70	61	11			50	47.5					74	61
	M55	2.0	75	67		7	3	55	52.5	7	8		4	81	67		17
	M60		80	73				60	57.5			1.5		86	73
	M65		85	79	12			65	62.5					92	79	19
	M70		92	85	12	8	3	70	66.5	8				98	85
	M75		98	90	13			75	71.5					104	90
	M80		105	95	15			80	76.5		10	1.8		112	95
	M85		110	102	16			85	81.5					119	102
	M90		120	108	16	10	4	90	86.5	10				126	108
	M95		125	113	17			95	91.5					133	113
	M100		130	120	18			100	96.5		12		6	142	120
	M105*		140	126	18	12	5	105	100.5	12				145	126
	M110		145	133	19			110	105.5					154	133
	M115*		150	137	19			115	110.5			2		159	137
	M120		155	138	20			120	115		14			164	138
	M125*		160	148	21			125	120					170	148
	M130*		165	149	21			130	125					175	149
	M140*		180	160	22	14	6	140	135	14	16		8	192	160
	M150*		195	171	24	14	6	150	145	14	16			205	171
	M160*	3.0	210	182	25	16	7	160	154	16	18	2.5		217	182		19
	M170*		220	193	26	16	7	170	164	16	18			232	193
	M180*		230	203	27	18	8	180	174	18	20			242	203
	M190*		240	214	28			190	184					252	214
	M200*		250	226	29			200	194					262	226

锁紧螺母与对应防松动垫圈规格相匹配。
带“*”尺寸不适用JT-XOLOL/JT-XOLXD/JT-XOLXU。

暂未上传文档资料

锁紧螺母 圆型 标准型
