直柱型直线轴承单衬型间隙调整式

图片仅供参考

直柱型直线轴承单衬型间隙调整式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴套材质	轴套 / 硬度	滚珠 / 材质	保持架 / 材质	密封圈 / 材质	使用环境温度	类型
JT-IGMFD	SUJ2	60~64HRC	GCr15	树脂	丁腈橡胶	-20~80°C	间隙调整式

产品特点
产品超高级精度，间隙调整式通过其可调节的间隙功能，提供了一定的灵活性和精确性；
低摩擦、低噪音，耐久性好，空间占用小。
建议直线轴承与本公司生产的导向轴（标准g6公差）配套使用。
产品外圈开口设计，内、外径精度和偏心度均为分割前的数值。

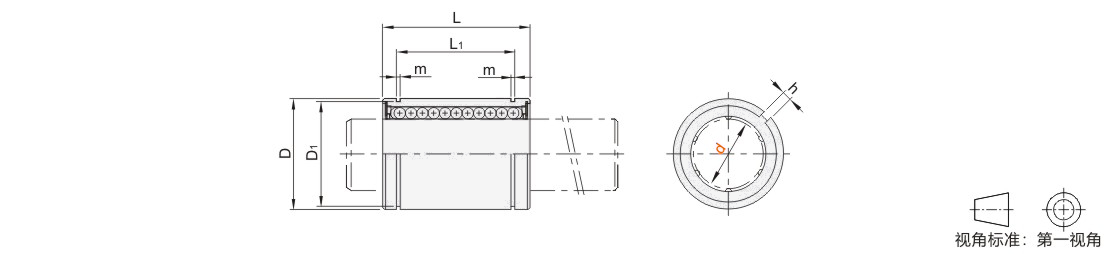

选型参数

选型表

型号								D					L					L1							m		D1		h		偏心 (max)		径向间隙 (max)				滚珠列数			基本额定负载(N)							重量 (g)
代码				d				D					L					L1							m		D1		h		偏心 (max)		径向间隙 (max)				滚珠列数			C(动)			Co(静)				重量 (g)
JT-IGMFD				6			0 -0.009	12			0 -0.011		19			0 -0.2		13.5			0 -0.2				1.1		11.5		1.0		0.012		-0.003				4			204			299				7.5
				8				15			0 -0.011		24					17.5							1.1		14.3						-0.003							263			405				14.7
				10				19			0 -0.013		29					22							1.3		18						-0.004							400			440				29
				12				21					30					23									20		1.5											412			442				31
				13				23					32					23									22													448			496				42
				16				28					37					26.5							1.6		27						-0.006				5			796			1021				68
				20			0 -0.010	32			0 -0.016		42					30.5							1.6		30.5				0.015						5			859			1345				85
				25				40					59			0 -0.3		41			0 -0.3				1.85		38		2.0								6			1095			2046				216
				30				45					64					44.5							1.85		43		2.5				-0.008							1529			2676				245
				35			0 -0.012	52			0 -0.019		70					49.5							2.1		49		2.5		0.020		-0.008							1661			3026				384
				40				60					80					60.5							2.1		57		3.0				-0.010							2259			4777				579
				50				80					100					74							2.6		76.5		3.0				-0.013							4608			8644				1560

1N≈0.102kgf
