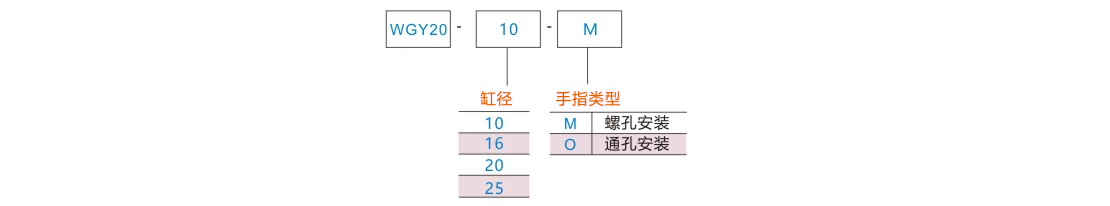

凸轮式二爪气爪支点开闭型

图片仅供参考

凸轮式二爪气爪支点开闭型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

缸径(mm)	夹持力矩(N.m)	动作方式	使用流体	使用压力	开闭角度	最高使用频率	环境及流体温度	给油
10	0.16	双作用	空气	0.1~0.6MPa	180°(开侧)~-3°(闭侧)	60c.p.m	无磁性开关：-10~60℃(未冻结时)	不需要
16	0.54	双作用	空气	0.1~0.6MPa	180°(开侧)~-3°(闭侧)	60c.p.m	无磁性开关：-10~60℃(未冻结时)	不需要
20	1.1	双作用	空气	0.1~0.6MPa	180°(开侧)~-3°(闭侧)	60c.p.m	无磁性开关：-10~60℃(未冻结时)	不需要
25	2.28	双作用	空气	0.1~0.6MPa	180°(开侧)~-3°(闭侧)	60c.p.m	无磁性开关：-10~60℃(未冻结时)	不需要

推荐购买配套磁性开关代码：WHS13。

所有缸径默认都带有磁环。

主要零件及材质表

序号	名称	材质
1	缸体	铝合金
2	活塞	铝合金
3	后盖	铝合金
4	活塞杆	不锈钢
5	滚轮	铁
6	手指	粉末冶金
7	推块	粉末冶金
8	盖板	普通碳钢
9	销钉	不锈钢
10	不锈钢片	不锈钢
11	销钉	轴承钢
12	O型圈	丁腈橡胶
13	O型圈	丁腈橡胶
14	平面防尘	丁腈橡胶
15	双O型	丁腈橡胶
16	环形缓冲垫	牛筋
17	堵头螺丝	普通碳钢
18	内六角螺丝	普通碳钢
19	沉头螺丝	不锈钢
20	内卡簧	弹簧钢
21	磁环	烧结钕铁硼
22	耐磨环	尼龙

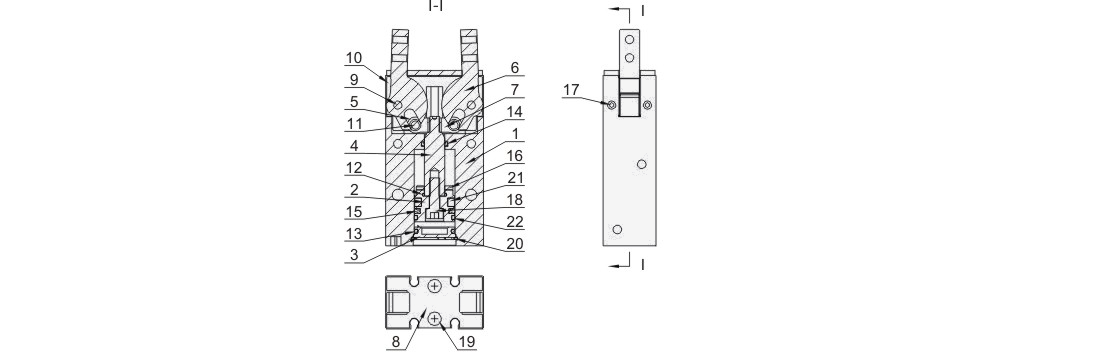

内部结构图

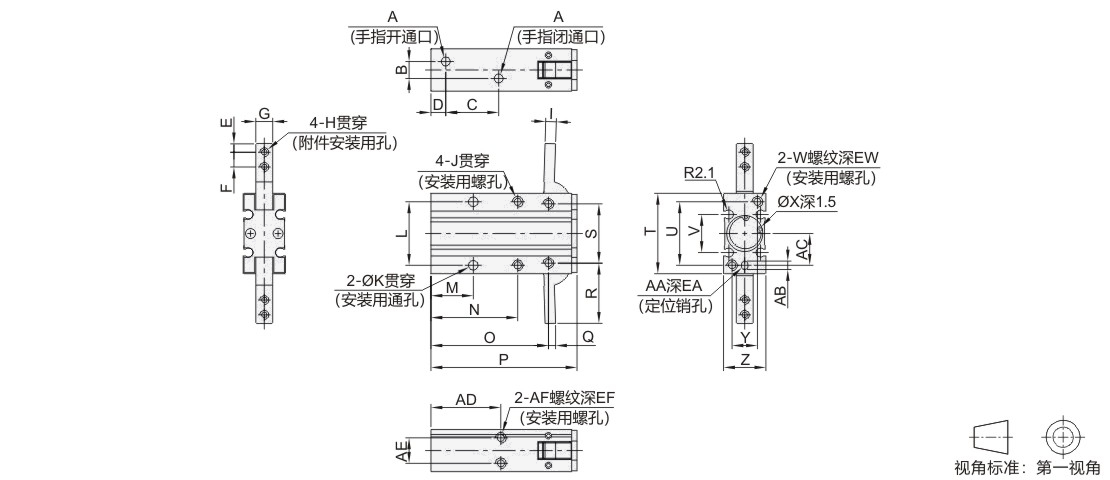

安装尺寸

尺寸表

缸径	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q
10	M5×0.8	3	23	7	3	6	6	M3×0.5	4	M3×0.5	3.4	24	18	35	47.5	58	2
16		8	25	7	4	7	8	M3×0.5	5	M4×0.7	4.5	30	20	41	55.5	69	2.5
20		12	32	8	5	9	10	M4×0.7	8	M5×0.8	5.5	36	25	50	69	86	4
25		14	42	8	6	12	12	M5×0.8	10	M6×1	6.6	42	30	60	86	107	5

缸径	R	S	T	U	V	W	EW	X	Y	Z	AA	EA	AB	AC	AD	AE	AF	EF
10	23.5	22	30	24	13	M3×0.5	6	11	9	15	3	3.5	4	9	30	9	M3×0.5	4
16	28.5	28	38	30	18	M4×0.7	8	17	12	20	3		4	15	33	12	M4×0.7	5
20	373	36	48	38	20	M5×0.8	10	21	16	26	4		5	19	42	14	M5×0.8	8
25	45	45	58	46	24	M6×1	12	26	18	30	4	4.5	5	23	50	16	M6×1	10
