双耳环π型铰链座 H7型

图片仅供参考

双耳环π型铰链座 H7型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	附件	类型
JT-UHFUD	S45	发黑	紧定螺钉2个（SUS304）（仅H7带螺孔型）	双耳环 π型 ● W、H尺寸指定型 ● H7型
JT-UHFUU	S45	无电解镀镍	紧定螺钉2个（SUS304）（仅H7带螺孔型）	双耳环 π型 ● W、H尺寸指定型 ● H7型
JT-UHFUX	SUS304	—	紧定螺钉2个（SUS304）（仅H7带螺孔型）	双耳环 π型 ● W、H尺寸指定型 ● H7型
JT-UHFQD	S45C	无电解镀镍	紧定螺钉2个（SUS304）（仅H7带螺孔型）	双耳环 π型 ● W、H尺寸指定型 ● H7带螺孔型

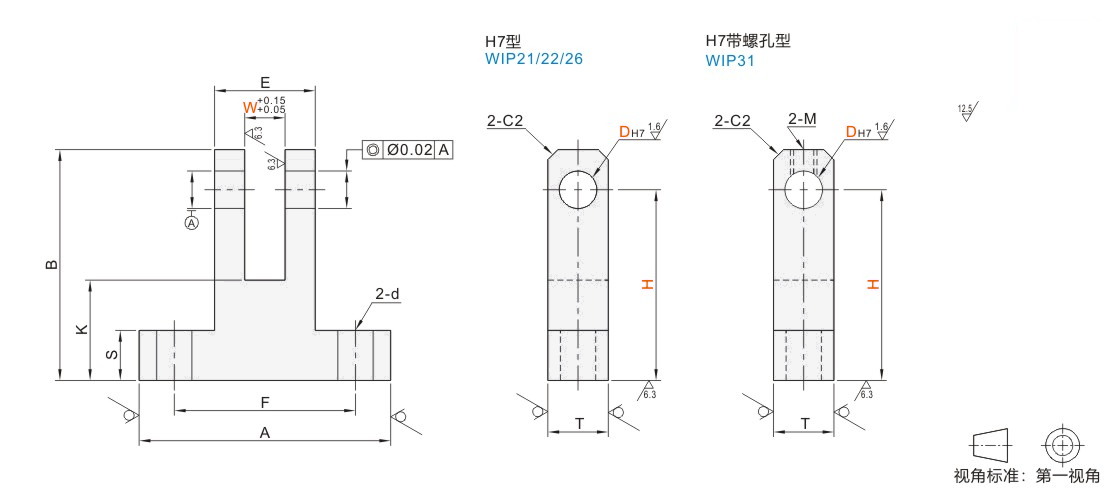

选型参数

型号			W 最小单位1	H 最小单位5	A	F	B	E	K	S	T	d
代码	D_H7		W 最小单位1	H 最小单位5	A	F	B	E	K	S	T	d
JT-UHFUD JT-UHFUU JT-UHFUX	2	+0.010 0	3~5	15~20	25	18	H+3	10	10	5	6	3.5
	3	+0.010 0	3~6	20~25	32	24	H+5	15			9	4.5
	4	+0.012 0	4~8	20~25	38	29	H+5	20			9
	5		5~10	25~30	50	41	H+6	25	12		12
	6		6~12	25~30	50	41	H+8	32	12		12
	8	+0.015 0	8~16	30~40	65	52	H+8	38	14	10	16	5.5
	10	+0.015 0	10~18		75	62	H+10	50			16
	12	+0.018 0	12~18								19
	13		13~24								19
	14		14~24	35~45		63	H+12		15	15	22	6.5
	15		15~24
	16		16~24
	20	+0.021 0	20~30	40~50	100	82	H+14	65	18		25	9
	25	+0.021 0	25~35	40~50	100	82	H+17	65	18		30	9

JT-UHFQD

型号			W 最小单位1	H 最小单位5	A	F	B	E	K	S	T	d	M
代码	D_H7		W 最小单位1	H 最小单位5	A	F	B	E	K	S	T	d	M
JT-UHFQD	3	+0.010 0	3~6	20~25	32	24	H+5	15	10	5	9	4.5	M3
	4	+0.012 0	4~8	20~25	38	29	H+5	20	10		9		M3
	5		5~10	25~30	50	41	H+6	25	12		12		M4
	6		6~12	25~30	50	41	H+8	32	12		12
	8	+0.015 0	8~16	30~40	65	52	H+8	38	14	10	16	5.5
	10	+0.015 0	10~18		75	62	H+10	50			16
	12	+0.018 0	12~18								19		M5
	13		13~24								19
	14		14~24	35~45		63	H+12		15	15	22	6.5
	15		15~24
	16		16~24										M6
	20	+0.021 0	20~30	40~50	100	82	H+14	65	18		25	9
	25	+0.021 0	25~35	40~50	100	82	H+17	65	18		30	9

H7带螺孔时须满足（E-W)/2≥N+2。
