内六角全牙粗牙螺钉

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	强度等级	表面处理		类型
JT-YBNSD	粗牙	SUS316	A4-70	一	一	标准型 ● 全牙
JT-YBNDL	粗牙	SUS316	A4-70	一	高温消磁	标准型 ● 全牙
JT-YBNDX	粗牙	SUS316L	A4-80	一	一	标准型 ● 全牙
JT-YBNDM	粗牙	SUS316L	A4-100	钝化	一	标准型 ● 全牙
JT-YBNSU	粗牙	黄铜	一	一	一	标准型 ● 全牙

适用标准：DIN 912-1983、GB/T 70.1-2000

选型参数

选型表

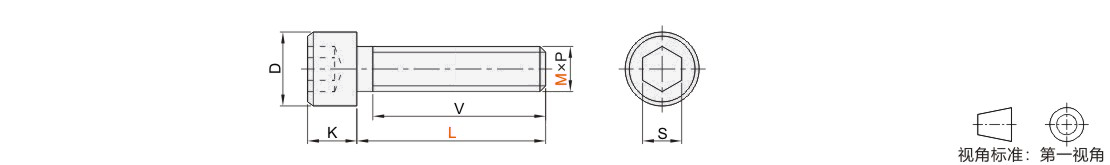

型号		L	V	P 螺距	D		K		S
代码	M	L	V	P 螺距	max	min	max	min	max	min
SUS316 JT-YBNSD	2.5	4 6 8 10 12	全牙	0.45	4.68	4.32	2.5	2.36	2.06	2.02
	3	5 6 8 10 12 16 20 25 30		0.5	5.68	5.32	3	2.86	2.58	2.52
	4	6 8 10 12 14 16 18 20 25 30 35		0.7	7.22	6.78	4	3.82	3.08	3.02
	5	8 10 12 16 18 20 25 30 35 40 45 50		0.8	8.72	8.28	5	4.82	4.095	4.02
	6	8 10 12 14 16 18 20 25 30 35 40 45 50 55 60 70 80		1	10.22	9.78	6	5.7	5.14	5.02
	8	12 14 16 20 25 30 35 40 45 50 55 60 65 70 80		1.25	13.27	12.73	8	7.64	6.14	6.02
	10	16 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100		1.5	16.27	15.73	10	9.64	8.175	8.025
	12	20 25 30 35 40 45 50 55 60 65 70 75 80 90 100		1.75	18.27	17.73	12	11.57	10.175	10.025
	14	25 30 35 40 45 50 60		2	21.33	20.67	14	13.57	12.212	12.032
	16	25 30 35 40 45 50 55 60 70 80 90 100		2	24.33	23.67	16	15.57	14.212	14.032
	20	40 45 50 55 60 65 70 80 90 100		2.5	30.33	29.67	20	19.48	17.23	17.05
黄铜 JT-YBNSU	6	10 12 16 20 25 30	全牙	1	10.22	9.78	6	5.7	5.14	5.02
	8	20 25 30 35 40 50		1.25	13.27	12.73	8	7.64	6.14	6.02
	10	20 25 30 35 40 50 60		1.5	16.27	15.73	10	9.64	8.175	8.025
	12	30 35 40 45 50 60		1.75	18.27	17.73	12	11.57	10.175	10.025
SUS316L JT-YBNDX	6	25 30 35 40 50 55 60 65 70 75 80 90 100	全牙	1	10.22	9.78	6	5.7	5.14	5.02
	8	25 35 45 55 65 75 80 130 150		1.25	13.27	12.73	8	7.64	6.14	6.02
	10	25 50 55 60 75 80 90 100		1.5	16.27	15.73	10	9.64	8.175	8.025
	12	25 40 45 50 60 65 70 75 80 90 100 120 140		1.75	18.27	17.73	12	11.57	10.175	10.025
	16	30 70 120		2	24.33	23.67	16	15.57	14.212	14.032
	20	40 45 50 55 60 65 70 75 80 90 100 120 130 140		2.5	30.33	29.67	20	19.48	17.23	17.05
SUS316 JT-YBNDL	3	5 6 8	全牙	0.5	5.68	5.32	3	2.86	2.58	2.52
	4	6 8 10		0.7	7.22	6.78	4	3.82	3.08	3.02
	5	8 10 20 25 30		0.8	8.72	8.28	5	4.82	4.095	4.02
	6	10 20 25 30 35 40		1	10.22	9.78	6	5.7	5.14	5.02
	8	10 20 25 30 35 40		1.25	13.27	12.73	8	7.64	6.14	6.02
SUS316L JT-YBNDM	3	5 6 8 10 12 14 15 16 18 20	全牙	0.5	5.68	5.32	3	2.86	2.58	2.52
	4	6 8 10 12 14 15 16 18 20		0.7	7.22	6.78	4	3.82	3.08	3.02
	5	8 10 12 14 15 16 18 20 22 25		0.8	8.72	8.28	5	4.82	4.095	4.02
	6	10 12 14 15 16 18 20 22 25 30		1	10.22	9.78	6	5.7	5.14	5.02
	8	10 12 14 15 16 18 20 22 25 30 35		1.25	13.27	12.73	8	7.64	6.14	6.02
	10	14 15 16 18 20 22 25 30 35 40		1.5	16.27	15.73	10	9.64	8.175	8.025
	12	16 18 20 22 25 30 35 40 45 50		1.75	18.27	17.73	12	11.57	10.175	10.025
