螺纹线式联轴器 螺钉夹紧型
图片仅供参考
收藏 分享

螺纹线式联轴器 螺钉夹紧型

产品属性： 主体材质 铝合金 表面处理 阳极氧化 种类筛选 螺纹线式联轴器
产品型号： 请点击左侧选项进行选型
代码主体材质表面处理附件类型
JT-NVMSD铝合金阳极氧化内六角紧定螺钉螺钉固定型
JT-NVMDD铝合金阳极氧化内六角圆柱头螺钉螺钉夹紧型

特点
采用高强度铝合金一体加工成型，螺旋式切割，有良好的柔性。
顺时针和逆时针旋转时特性完全一样。
能补偿径向、角向、轴向偏差。
零回转间隙。
部分产品表面处理为镀珍珠镍，具体请咨询我司工作人员。

因偏心、偏角、轴向的位移如果同时出现多种偏差时，则各容许值会降低。

由于制作工艺原因，表面可能会有痕迹

选型参数

选型表

型号d-e
代码D
螺钉固定型
JT-NVMSD		15.5d3456
e3 4 5 64 5 65 66
15.5Ld3456
e3 4 5 64 5 65 66
17.5d34566.35
e3 4 5 6 6.354 5 6 6.355 6 6.356 6.356.35
19.1d4566.3578
e4 5 6 6.35 7 85 6 6.35 7 86 6.35 7 86.35 7 87 88
25.4d66.357899.525101112
e6 6.35 7 8 9 9.525 10 11 126.35 7 8 9 9.525 10 11 127 8 9 9.525 10 11 128 9 9.525 10 11 129 9.525 10 11 129.525 10 11 1210 11 1211 1212
28.6d66.357899.52510111212.71314
e6 6.35 7 8 9 9.525 10 11 12 12.7 13 146.35 7 8 9 9.525 10 11 12 12.7 13 147 8 9 9.525 10 11 12 12.7 13 148 9 9.525 10 11 12 12.7 13 149 9.525 10 11 12 12.7 13 149.525 10 11 12 12.7 13 1410 11 12 12.7 13 1411 12 12.7 13 1412 12.7 13 1412.7 13 1413 1414
38.1d899.52510111212.713141516
e8 9 9.525 10 11 12 12.7 13 14 15 169 9.525 10 11 12 12.7 13 14 15 169.525 10 11 12 12.7 13 14 15 1610 11 12 12.7 13 14 15 1611 12 12.7 13 14 15 1612 12.7 13 14 15 1612.7 13 14 15 1613 14 15 1614 15 165 1616
50.8d10111212.713141516171819
e10 11 12 12.7 13 14 15 16 17 18 1911 12 12.7 13 14 15 16 17 18 1912 12.7 13 14 15 16 17 18 1912.7 13 14 15 16 17 18 1913 14 15 16 17 18 1914 15 16 17 18 1915 16 17 18 1916 17 18 1917 18 1918 1919
螺钉夹紧型
JT-NVMDD		19d34566.3578
e3 4 5 6 6.35 7 84 5 6 6.35 7 85 6 6.35 7 86 6.35 7 86.35 7 87 88
25d566.357899.525101112
e5 6 6.35 7 8 9 9.525 10 11 126 6.35 7 8 9 9.525 10 11 126.35 7 8 9 9.525 10 11 127 8 9 9.525 10 11 128 9 9.525 10 11 129 9.525 10 11 129.525 10 11 1210 11 1211 1212
28.5d66.357899.52510111212.71314
e6 6.35 7 8 9 9.525 10 11 12 12.7 13 146.35 7 8 9 9.525 10 11 12 12.7 13 147 8 9 9.525 10 11 12 12.7 13 148 9 9.525 10 11 12 12.7 13 149 9.525 10 11 12 12.7 13 149.525 10 11 12 12.7 13 1410 11 12 12.7 13 1411 12 12.7 13 1412 12.7 13 1412.7 13 1413 1414
38d899.52510111212.713141516
e8 9 9.525 10 11 12 12.7 13 14 15 169 9.525 10 11 12 12.7 13 14 15 169.525 10 11 12 12.7 13 14 15 1610 11 12 12.7 13 14 15 1611 12 12.7 13 14 15 1612 12.7 13 14 15 1612.7 13 14 15 1613 14 15 1614 15 1615 1616
42d10111212.713141516171819
e10 11 12 12.7 13 14 15 16 17 18 1911 12 12.7 13 14 15 16 17 18 1912 12.7 13 14 15 16 17 18 1912.7 13 14 15 16 17 18 1913 14 15 16 17 18 1914 15 16 17 18 1915 16 17 18 1916 17 18 1917 18 1918 1919
50d1212.713141516171819
e12 12.7 13 14 15 16 17 18 1912.7 13 14 15 16 17 18 1913 14 15 16 17 18 1914 15 16 17 18 1915 16 17 18 1916 17 18 1917 18 1918 1919

尺寸性能表

型号
L
L1
M
锁紧扭矩
(N·m)
额定扭矩
(N·m)
最大扭矩
(N·m)
最高转速
(r/min)
惯性力矩
(kg·m²)
静态扭转刚性
(N·m/rad)
容许安装偏差
重量
(g)
代码 D径向(mm)角向(°)轴向(mm)
JT-NVMSD15.5 212.6M30.70.30.6150003.00×10⁻⁷350.152±0.159
15.5L233.13.20×10⁻⁷3510
17.5 0.51.06.10×10⁻⁷6512
19.1 19.12.550.81.67.02×10⁻⁷11013
25.4 25.43.55M41.71.83.62.87×10⁻⁶17030
28.6 28.63.6M54.02.75.4120005.16×10⁻⁶26037
38.1 38.14.156.312.6100002.20×10⁻⁵33082
50.8 50.85.25M67.019.53980009.38×10⁻⁵560180
JT-NVMDD19 233.1M2.51.00.81.6100008.39×10⁻⁷1100.152±0.1514
25 324.1M31.51.83.680003.60×10⁻⁶17036
28.5 385.0M42.52.75.46.87×10⁻⁶26050
38 415.9M57.06.312.62.39×10⁻⁵33091
42 506.7M57.010.52160004.67×10⁻⁵420140
50 M612.019.5399.38×10⁻⁵560180

惯性力矩和重量按最大孔径计算。

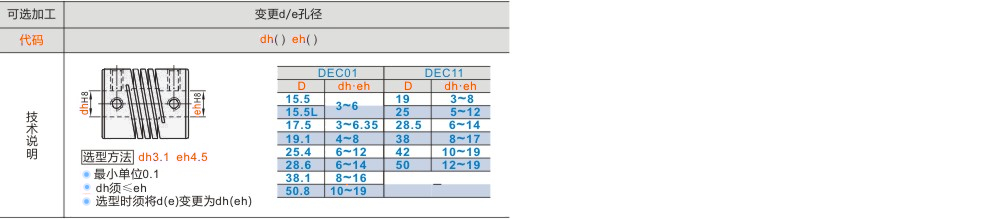

可选加工参数
