浮动接头组件

图片仅供参考

浮动接头组件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	表面硬度	类型
JT-VUQMQD	S45C	镀硬铬	200HV~	单件 ● 浮动接头
JT-VUHAUD	S45C	镀硬铬	200HV~	单件 ● 固定座
JT-VUQNOD	S45C	镀硬铬	200HV~	组件 ● 浮动接头+固定座

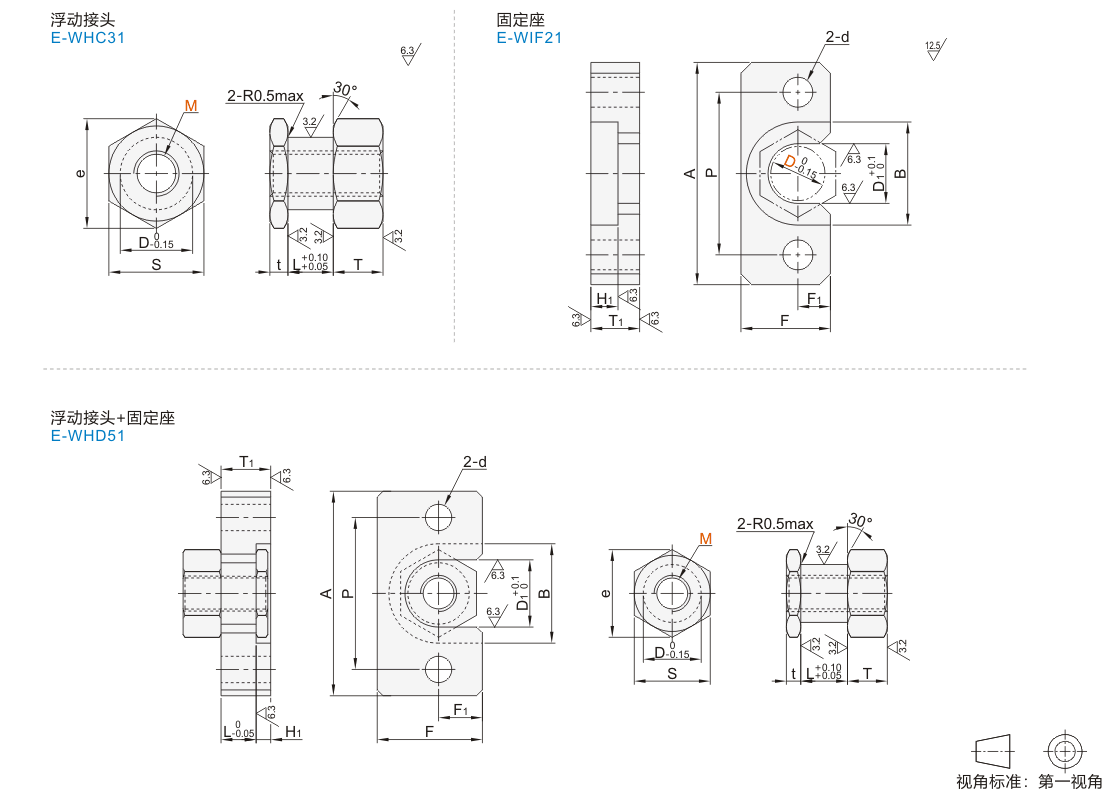

选型参数

浮动接头

型号		螺距	L	T	t	D	S	e
代码	M	螺距	L	T	t	D	S	e
JT-VUQMQD	4	0.7	3	5	3	7	10	11.5
	5	0.8	3	6	3	8	12	13.9
	6	1.0	4	7	4	10	14	16.2
	8	1.25	4	8		13	17	19.6
	10	1.25	5	8		16	21	24.2

固定座

型号		D1	B	T1	H1	A	F	F1	P	d
代码	D	D1	B	T1	H1	A	F	F1	P	d
JT-VUHAUD	7	8	14	7	4	32	13	5	23	4.5
	8	9	16	7	4	34	14	5	25	4.5
	10	11	19	9	5	41	16.5	6	30	5.5
	13	14	22	9		44	20	8	33	5.5
	16	18	27	10		51	24	9	39	6.6

浮动接头+固定座

型号		螺距	浮动接头						固定座
代码	M	螺距	L	T	t	D	S	e	D1	B	T1	H1	A	F	F1	P	d
JT-VUQNOD	4	0.7	3	5	3	7	10	11.5	8	14	7	4	32	13	5	23	4.5
	5	0.8	3	6	3	8	12	13.9	9	16	7	4	34	14	5	25	4.5
	6	1.0	4	7	4	10	14	16.2	11	19	9	5	41	16.5	6	30	5.5
	8	1.25	4	8		13	17	19.6	14	22	9		44	20	8	33	5.5
	10	1.25	5	8		16	21	24.2	18	27	10		51	24	9	39	6.6
