正交式支柱固定夹内六角螺栓型

图片仅供参考

正交式支柱固定夹内六角螺栓型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	附件	类型
JT-PNBSD	A6061	黑色阳极氧化	(螺钉)TAC01	同径正交 ● 内六角螺栓型
JT-PNBSU	A6061	本色阳极氧化	(螺钉)TAC21	同径正交 ● 内六角螺栓型
JT-PNBDD	A6061	黑色阳极氧化	蝶形把手	同径正交 ● 蝶形把手型
JT-PNBDU	A6061	本色阳极氧化	蝶形把手	同径正交 ● 蝶形把手型

附件螺钉

D		JT-PNBSD	RDA03	规格/数量
6		对应代码TAC01	对应代码TAC01	M3×6 2个
8				M3×8 2个
10				M4×10 2个
12				M4×12 2个
15				M5×16 2个

DH7公差和垂直度均为开口槽加工前的公差。

选型参数

选型表

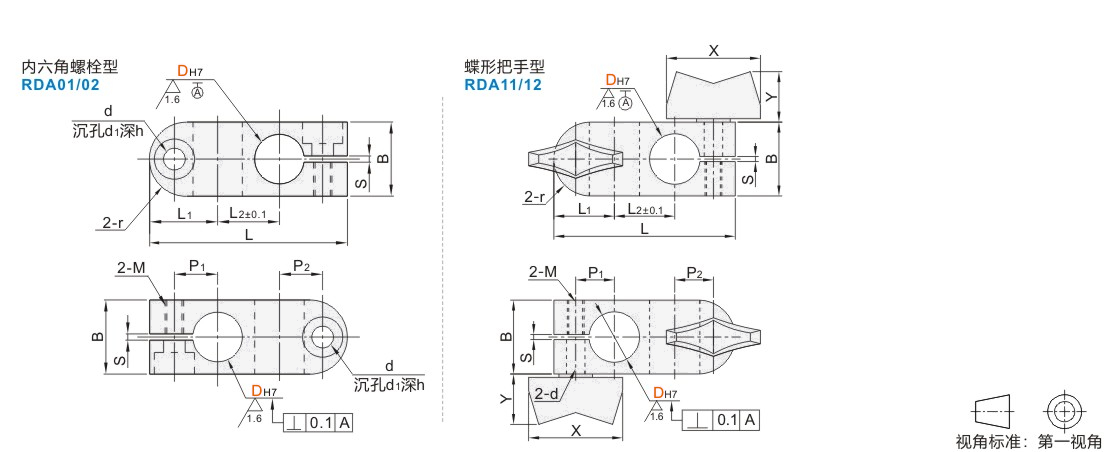

型号								B	L	L1	L2	r	P1	P2	M	沉孔			S	蝶形把手
代码						DH7		B	L	L1	L2	r	P1	P2	M	d	d1	h	S	X	Y
内六角螺栓型 JT-PNBSD JT-PNBSU 蝶形把手型 JT-PNBDD JT-PNBDU						6	+0.012 0	10	29	10.5	8	5	6.5	6.5	M3	3.5	6.5	4	1~1.3	18	10.5
						8	+0.015 0	12	32	11	10	6	7.2	7.2	M3	3.5	6.5	4	1~1.3
						10	+0.015 0	16	39	13.5	12	8	8.7	8.7	M4	4.5	8	5	1.2~1.8
						12	+0.018 0	18	43	14	15	9	9.2	9	M4	4.5	8	5
						15	+0.018 0	22	54	18	18	11	11.5	11.5	M5	5.5	9.5	6		28	15
