还有0项未选择重置

选择代码

代码参数

材质

表面处理

选型参数

齿数 *

齿槽宽度A(mm) *

6~106/1

轴孔规格 *

内径d(mm) *

左端台阶孔内径Q(mm) *

5~35/1

右端台阶孔内径R(mm) *

5~35/1

左端台阶孔深度S(mm) *

0~106/1

右端台阶孔深度T(mm) *

0~106/1

图片仅供参考

MXL型梯形齿同步轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	齿距	材质 / 带轮	材质 / 法兰	表面处理	附件紧定螺钉 / 材质
EAT01	MXL	2.032	铝合金	铝合金	本色阳极氧化	SUS304
EAT02	MXL	2.032	铝合金	铝合金	黑色阳极氧化	ML40Cr
EAT05	MXL	2.032	铝合金	铝合金	硬质阳极氧化	ML40Cr
EAT12	MXL	2.032	S45C	SPCC	发黑	ML40Cr
EAT13	MXL	2.032	S45C	SPCC	喷砂镀镍	ML40Cr
EAT15	MXL	2.032	S45C	SPCC	镀硬铬	ML40Cr
EAT18	MXL	2.032	SUS304	SUS304	—	SUS304

硬质阳极氧化处理的表层硬度为300HV~ 。
镀硬铬镀层厚度3~5µm，表层硬度600HV~ 。
小部分加工部位可能无表面处理。

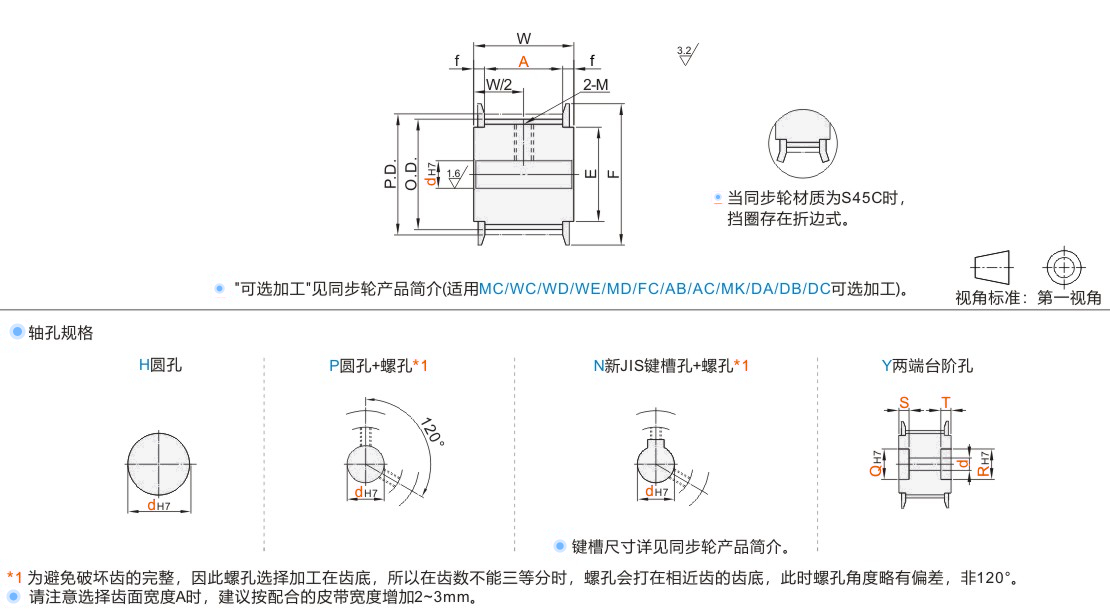

轴孔P·N螺孔尺寸表

轴孔内径 dH7	M	附件紧定螺钉
4~5	M3	M3×3
6~18	M4	M4×3
19~34	M5	M5×4

选型参数

选型表

型号		A 最小单位1	轴孔规格	轴孔规格dH7(最小单位1)				轴孔Y(最小单位1)		P. D.	O. D.	F	E	f	W
代码	齿数	A 最小单位1	轴孔规格	H	P	N	Y	Q·R	S·T	P. D.	O. D.	F	E	f	W
铝合金 JT-VBYSD-MXL JT-VBYSU-MXL JT-VBYSO-MXL S45C JT-VBYDU-MXL JT-VBYDQ-MXL JT-VBYDO-MXL SUS304 JT-VBYDM-MXL	14	6 ~46	H P N Y	3·4	—	—	—	—	0<S≤A 0<T≤A S+T≤A+1	9.06	8.55	12	6	2	A+4
	15			3·4			—	—		9.7	9.19	12	6
	16			3·4·5			3	5		10.35	9.84	14	8
	17	6 ~66		3·4·5			3			11	10.49
	18			3·4·5			3			11.64	11.14
	19			3·4·5			3			12.29	11.78
	20			3~6			3·4	5~6		12.94	12.43	18	11
	21			3~6			3·4			13.58	13.JT-VMPSLCSFZMPNZFZ
	22			3~6			3·4			14.23	13.72
	23			3~8			3~6	5~8		14.88	14.37	20	13
	24			3~8			3~6			15.52	15.02
	25	6 ~96		3~8			3~6			16.17	15.66
	26			3~9			3~7	5~9		16.82	16.31	22	14
	27			4~9			3~7	6~9		17.46	16.96
	28			4~9			3~7	6~9		18.11	17.6
	30			4 ~ 11	4 ~ 10	8	4~9	6 ~ 11		19.4	18.9	25	16
	32			4 ~ 11	4 ~ 10	8	4~9			20.7	20.19
	34			4 ~ 11	4 ~ 10	8	4~9			21.99	21.48
	36			5 ~ 13	5 ~ 10	8 ~ 11	5 ~ 11	7 ~ 13		23.29	22.78	28	18
	38			5 ~ 13	5 ~ 10	8 ~ 11	5 ~ 11	7 ~ 13		24.58	24.JT-VMPSLCSFZMPNZFZ	28	18
	40	6 ~ 106		5 ~ 15	5 ~ 14	8 ~ 13	5 ~ 13	7 ~ 15		25.87	25.36	30	20
	42			5 ~ 15	5 ~ 14	8 ~ 13	5 ~ 13	7 ~ 15		27.17	26.66	30	20
	44			5 ~ 18	5 ~ 16	8 ~ 16	5 ~ 16	7 ~ 18		28.46	27.95	32	23
	46			5 ~ 18	5 ~ 16	8 ~ 16	5 ~ 16	7 ~ 18		29.75	29.24	32	23
	48			5 ~20	5 ~ 18	8 ~ 17	5 ~ 18	7 ~20		31.05	30.54	35	25
	50			5 ~20	5 ~ 18	8 ~ 18	5 ~ 18	7 ~20		32.34	31.84	35	25
	60			5 ~27	5 ~25	8 ~22	5 ~25	7 ~27		38.81	38.3	44	32
	72			5 ~35	5 ~34	8 ~30	5 ~33	7 ~35		46.57	46.06	52	40

轴孔规格H、Y时，无螺孔。孔径6.35仅适用轴孔规格H、P。孔径9不适用轴孔规格N。
选购新JIS键槽孔+螺孔的轴孔直径10时，键槽尺寸可选择N-d10或N-d10K(请参阅同步轮产品简介)。

可选加工参数

暂未上传文档资料
