外径D(mm) *

内径P(mm) *

4~25/0.1

安装部长度L(mm) *

5~50/1

定位销用对边法兰肩型衬套

图片仅供参考

定位销用对边法兰肩型衬套

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	硬度	表面处理	类型
JT-RVPMD	S45C	—	—	P尺寸指定型 ● 对边法兰型 ● 2点固定
JT-RVPMU	S45C	—	无电解镀镍	P尺寸指定型 ● 对边法兰型 ● 2点固定
JT-RVPMQ	S45C	45~50HRC	—	P尺寸指定型 ● 对边法兰型 ● 2点固定
JT-RVPMF	S45C	45~50HRC	无电解镀镍	P尺寸指定型 ● 对边法兰型 ● 2点固定

选型参数

选型表

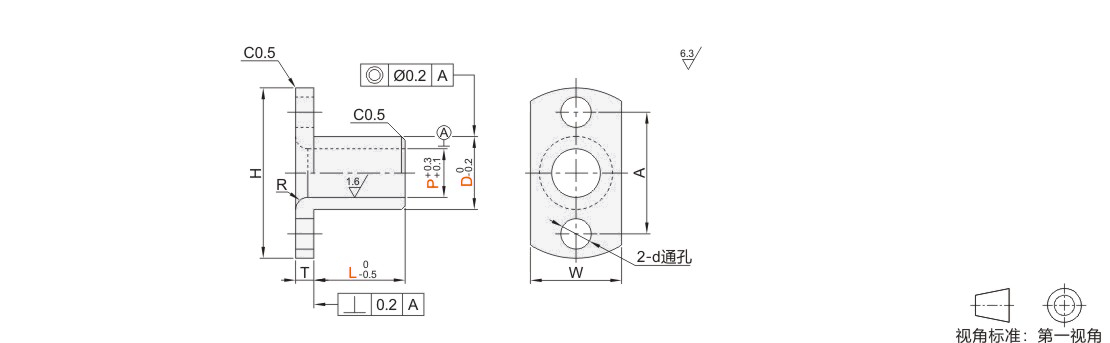

型号		最小单位0.1	最小单位1	R	H	W	T	A	d
代码	D	P	L	R	H	W	T	A	d
JT-RVPMD JT-RVPMU JT-RVPMQ JT-RVPMF	10	4.0～6.5	5～15	1	25	12	3	17	5
	12	6.0～8.5	5～15	2	28	15		20	5
	15	8.0～10.5	5～35		40	17		30	6
	16	9.0～11.5				20
	18	10.0～12.5				20
	20	12.0～13.5				22
	22	12.0～13.5				25
	25	13.0～15.5			44	30	4	34
	26	15.0～16.5			44	30	4	34
	30	16.0～20.5	5～50	3	56	35	5	42	8
	35	20.0～25.0	5～50	3	60	40	5	46	8

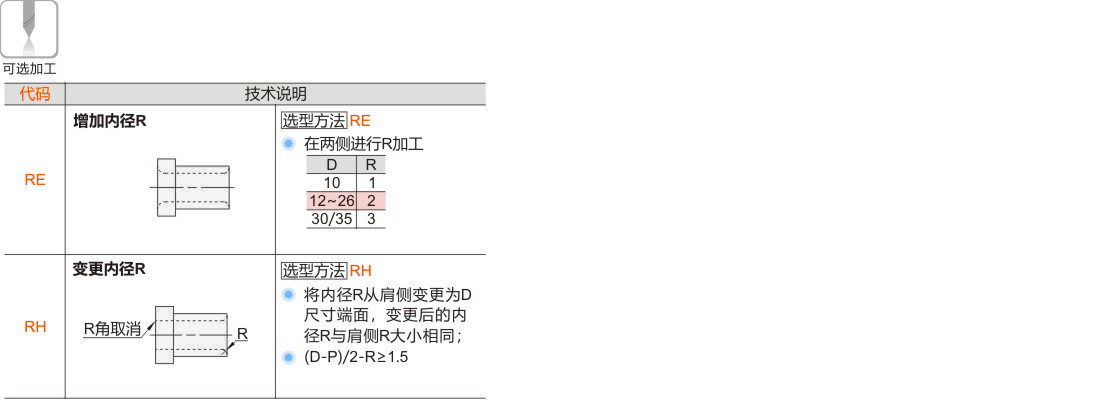

可选加工参数
