无油衬套直柱型/带肩型/法兰型

图片仅供参考

无油衬套直柱型/带肩型/法兰型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	内径公差	外径公差	类型
JT-RSCBQX	FC250 含特殊固体润滑剂	G6	m6	直柱型
JT-RSCBQL	FC250 含特殊固体润滑剂	G6	m6	肩型
JT-RSCBQM	FC250 含特殊固体润滑剂	G6	h7	法兰型

特点：可用于中载、低速运行。

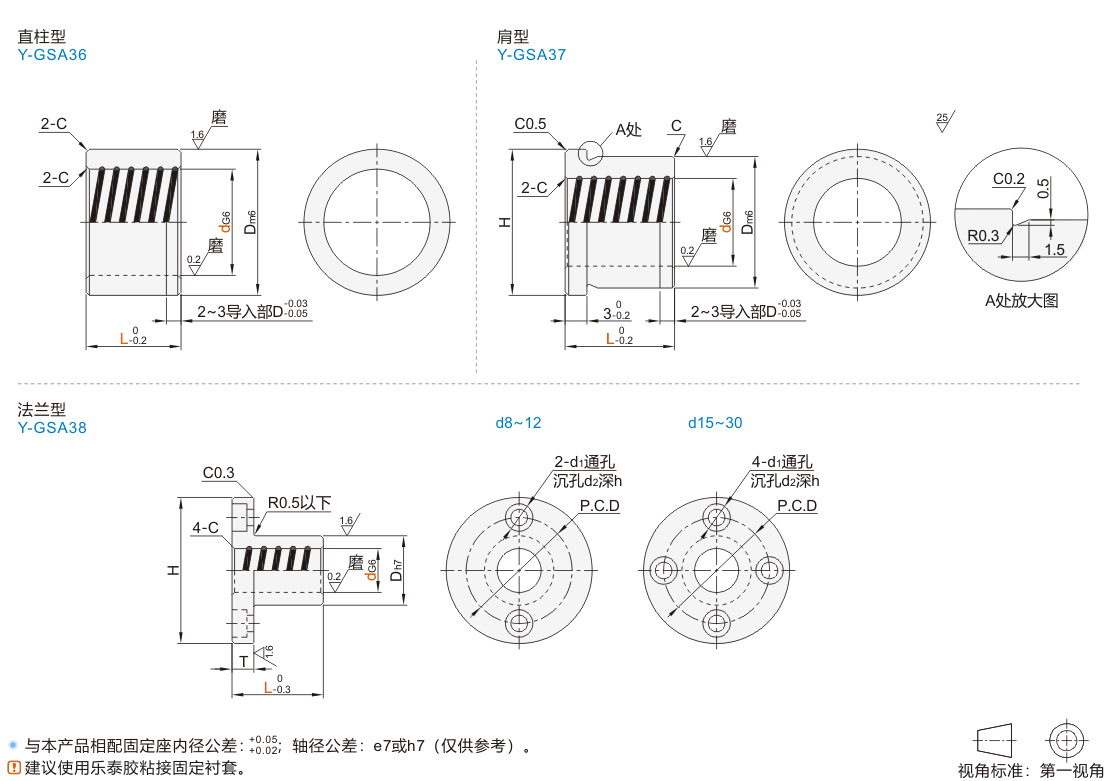

选型参数

法兰型

型号			Dh7		L	H	T	d1	d2	h	P.C.D
代码	dG6		Dh7		L	H	T	d1	d2	h	P.C.D
法兰型 JT-RSCBQM	8	+0.014 +0.005	15	0 -0.018	20	32	5	3.5	6	3.1	24
	10	+0.014 +0.005	19	0 -0.021	25	40	6	4.5	7.5	4.1	29
	12	+0.017 +0.006	21		30	42					32
	15	+0.017 +0.006	28		40	48					38
	20	+0.020 +0.007	32	0 -0.025	50	54	8	5.5	9	5.1	43
	25		40		60	62	8	5.5	9	5.1	51
	30		45		70	74	10	6.6	11	6.1	60

直柱型/肩型

型号			L	Dm6		H	C
代码	dG6		L	Dm6		H	C
直柱型 JT-RSCBQX 肩型 JT-RSCBQL	6	+0.012 +0.004	(6) 8 10 12	10	+0.015 +0.006	12	0.3
	8	+0.014 +0.005	8 10 12 15	12	+0.018 +0.007	14
	10	+0.014 +0.005	10 12 15 20	16		18
	12	+0.017 +0.006	10 12 15 20 25	18		20
	15		15 20 25 30	22	+0.021 +0.008	24
	16		15 20 25 30	23		25
	20	+0.020 +0.007	20 25 30 40	28		30	0.5
	25		25 30 40 50	32	+0.025 +0.009	34
	30		30 40 50 60	38	+0.025 +0.009	40
